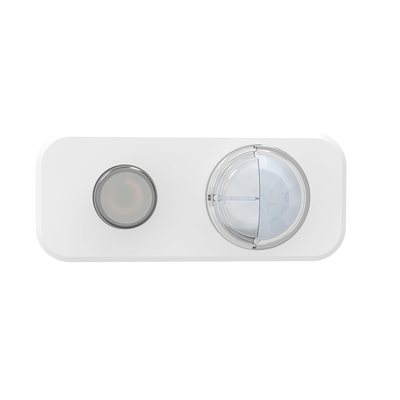

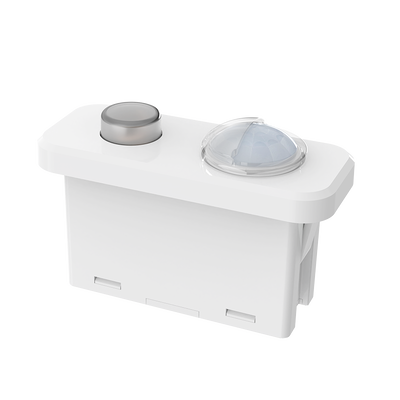

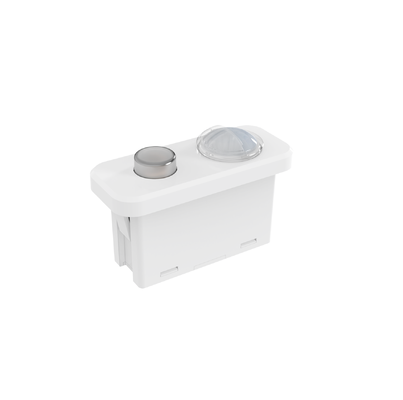

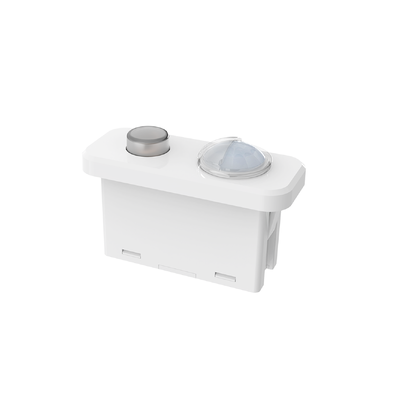

Casambi Dali Bluetooth Netwerk PIR Sensor, Zhaga Book20 Interface, Geschikt Voor Kantoor Gebruik MDA182D IR B1
| Plaats van herkomst | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MDA182D IR-B1 |
| Min. bestelaantal | 100 |
| Prijs | Onderhandelbaar |
| Verpakking Details | Klapboard + karton(K=A) |
| Levertijd | 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling ((als op voorraad |
| Betalingscondities | T/T |
| Levering vermogen | 10000/per maand |
Productdetails
| Nominale spanning | 12 ± 1VDC | Bedrijfsstroom | 35 ± 5 mA |
|---|---|---|---|
| Rimpelspanning | <100MVP-P | Uitgangssignaal | DALI-dimmen |
| Detectiemodus | PIR-detectie | Installatie Hoogte | Typisch 3 m (max. 4 m) |
| IP-classificatie | IP20 | Levensduur | 5 jaar garantie @ta (indoor) |
| Markeren | Casambi Dali Bluetooth-bewegingssensor,Zhaga Book20 PIR sensor,draadloze bewegingsmelder voor kantoor |
||
Productomschrijving
Casambi Dali Bluetooth Netwerk PIR Sensor
Zhaga Book20 Interface, Dali2 & D4i Gecertificeerde Dimbare PIR Bewegingssensor met Bluetooth Connectiviteit
Productoverzicht
Professionele PIR-bewegingssensor met daglichtoogstmogelijkheden, ontworpen voor moderne kantooromgevingen met Casambi Bluetooth-netwerkintegratie.
Belangrijkste Kenmerken
- Internationale standaard Zhaga Book20-interface voor eenvoudige installatie
- Maximale installatiehoogte van 4 meter
- 5 jaar garantie voor betrouwbare prestaties
- Ideaal voor open kantoren en individuele kantoorruimtes
- PIR-bewegingsdetectie met daglichtsensorkenmerken
- Geïntegreerde Casambi Bluetooth-module met app-bediening
- Geeft DALI-dimsignalen uit voor slimme verlichtingsregeling
Technische Specificaties
| Ingangsparameters | |
|---|---|
| Nominale Spanning | 12±1VDC |
| Bedrijfsstroom | 35±5mA |
| Rimpelspanning | <100mVp-p |
| Uitgangsparameters | |
| Uitgangssignaal | DALI Dimmen |
| Sensorparameters | |
| Detectiemodus | PIR Detectie |
| Detectiegebied | Casambi APP Configureerbaar |
| Houdtijd | Casambi APP Configureerbaar |
| Daglichtsensor | Casambi APP Configureerbaar |
| Daglicht Prioriteit | Casambi APP Configureerbaar |
| Dimniveau | Casambi APP Configureerbaar |
| Detectiebereik | Plafondinstallatie 3m hoog: Radius ≥2.5m |
| Installatiehoogte | Typisch 3m (4m Maximum) |
| Draadloze Parameters | |
| BLE Module | Casambi Bluetooth |
| Werkfrequentie | 2.402-2.480GHz |
| Zendvermogen | +7dBm (max) |
| Zendafstand | Punt-naar-punt 25m Maximum |
| Omgevingsspecificaties | |
| Werktemperatuur | -20℃ tot +55℃ |
| Opslagtemperatuur | -40℃ tot +80℃, Vochtigheid ≤85% (niet-condenserend) |
| Certificeringen & Normen | |
| Certificeringen | CE, RoHS 2.0, REACH Conform |
| IP-classificatie | IP20 |
| Fysieke Specificaties | |
| Bedrading | 2-pins PH2.0-aansluiting |
| Installatie | Zhaga Book20 Standaard |
| Nettogewicht | 15.8±3g |
| Levensduur | 5 jaar garantie (binnenshuis) |
Functiecapaciteiten
| Functie | Configuratie |
|---|---|
| Aan/Uit Functie | Casambi App Instelling |
| 2-staps Dimfunctie | Casambi App Instelling |
| 3-staps Dimfunctie | Casambi App Instelling |
| Daglicht Oogsten | Casambi App Instelling |
| Daglicht Prioriteit | Casambi App Instelling |
| Netwerk Functie | Casambi App Instelling |
Productafmetingen & Installatie
Afmetingsdiagrammen en uitsparing specificaties:
Functioneel diagram:
Bedradingsschema:
Installatie-instructies:
Initialisatie & Standaardinstellingen
Na het inschakelen van de stroom heeft de sensor 45-60 seconden opwarmtijd nodig voordat hij in werking treedt.
Standaardconfiguratie: Gevoeligheid: 100%, Houdtijd: 5s, Daglichtsensor: Uitgeschakeld, Stand-by periode: 0s, Stand-by DIM Niveau: 10%
Toepassingsrichtlijnen
Belangrijke Installatie Opmerkingen:
- Professionele elektricien installatie vereist - schakel de stroom uit voor installatie
- PIR-sensoren kunnen geen materialen doordringen - zorg voor een vrij zicht op het detectiegebied
- Verminderde detectiegevoeligheid bij koude omstandigheden met dikke kleding
- Vermijd de sensor te richten op warmtebronnen (airconditioners, verwarmingen)
- Alleen voor binnenshuis gebruik - buitenshuis zonlicht beïnvloedt de detectienauwkeurigheid
- Test met minimaal 5 eenheden vóór massale installatie in nieuwe omgevingen
- Vereist een stabiele DC-voeding met een lage rimpelfactor (<100mV)
Overwegingen voor Detectieprestaties:
- Detectieafstand varieert met hoogte, montagepositie en omgevingstemperatuur
- Verminderde gevoeligheid wanneer de omgevingstemperatuur de lichaamstemperatuur benadert (36℃-37℃)
- Vals activeren mogelijk wanneer de omgevings-/LED-traytemperatuur 55℃ overschrijdt
- Drempelwaarden voor daglicht variëren met omgeving, weer en tijdstip van de dag
Mogelijke Scenario's voor Vals Activeren:
- Kleine dieren die het detectiebereik binnendringen
- Directe blootstelling aan ver-infraroodstralen van zonlicht, koplampen of gloeilampen
- Snelle temperatuurveranderingen door HVAC-systemen of luchtbevochtigers
Mogelijke Scenario's voor Niet Activeren:
- Obstakels zoals glas of acryl die de infraroodtransmissie blokkeren
- Minimale beweging of extreem snelle beweging van warmtebronnen
Opmerking: Productspecificaties kunnen worden gewijzigd vanwege continue verbetering. Dimprestaties kunnen variëren met verschillende DALI2-drivers.
