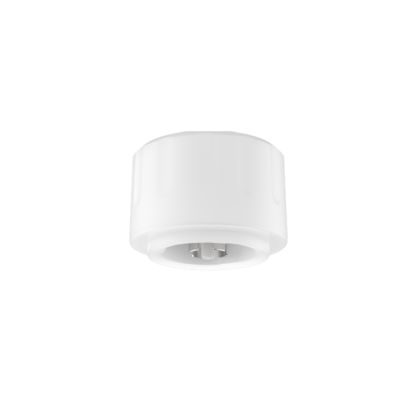

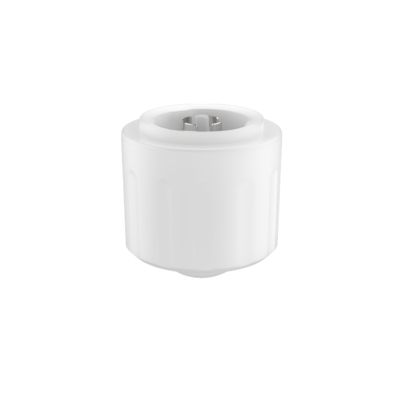

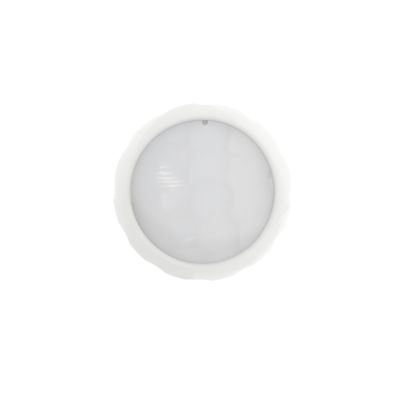

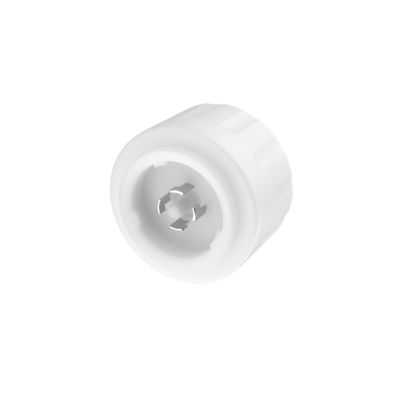

12Vdc PIR draadloos 2.4G netwerkbewegingssensor, daglichtopvang beschikbaar, 12m maximale installatie MC079D IR ZB
| Place of Origin | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| Prijs | Onderhandelbaar |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Productdetails
| Bedrijfsspanning | 12 ± 1VDC | Bedrijfsstroom | 35 ± 5 mA |
|---|---|---|---|
| Uitgangssignaal | 0-10v Dimming-signaal | Montagehoogte | 10m (maximaal 12 m) |
| Bedrijfstemperatuur | -20 ℃ -55 ℃ | Certificaat | CE |
| Levensduur | 5 jaar garantie@ta | ||
| Markeren | 12Vdc draadloze bewegingssensor,2PIR-sensor voor 4G-netwerken,bewegingsdetector voor het oogsten van daglicht |
||
Productomschrijving
12Vdc PIR Draadloze 2.4G Netwerk Bewegingssensor
Daglichtregeling Beschikbaar, 12m Max Installatie
Productspecificaties
| Attribuut | Waarde |
|---|---|
| Bedrijfsspanning | 12±1VDC |
| Bedrijfsstroom | 35±5mA |
| Uitgangssignaal | 0-10V dimsignaal |
| Montagehoogte | 10m (12m Max) |
| Bedrijfstemperatuur | -20℃-55℃ |
| Certificaat | CE |
| Levensduur | 5 jaar garantie@Ta |
Productkenmerken
- 12Vdc Ingang, geschikt voor DC-systemen of LED-driver met 12V DC hulpvoedingsuitgang
- 0-10V dimterminal, 3-traps of 2-traps is optioneel, detectiegebied instelbaar
- PIR bewegingsdetectiesensor
- Maximale binnenmontagehoogte is 12m
- Alle sensorparameters kunnen worden ingesteld met een afstandsbediening
- Ondersteunt draadloze 2.4G netwerkverbinding
Technische Parameters
| Ingang | |
|---|---|
| Nominale spanning | 12±1V DC |
| Werkstroom | 35±5mA |
| Rimpelspanning | <100mVp-p |
| Uitgang | |
| Uitgangssignaal | 0-10V dimsignaal |
| Sensorparameters | |
| Detectiemodus | PIR-detectie |
| Detectiegebied | 25%/50%/75%/100% (Instelling afstandsbediening) |
| Houdtijd | 5s/30s/1min/3min/5min/10min/20min/30min (Instelling afstandsbediening) |
| Stand-by Periode | 0s/10s/1min/3min/5min/10min/30min/+∞ (Instelling afstandsbediening) |
| Stand-by DIM Niveau | 10%/20%/30%/50% (Instelling afstandsbediening) |
| Daglichtsensor | Normaal daglicht: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Uitschakelen (Instelling afstandsbediening) (Omgevingslicht diffusie) |
| Daglichtregeling | 100L/200L/300L/400L/500L/600L/Uitschakelen (daglichtregelingmodus activeren; zie handleiding afstandsbediening) |
| Detectiegebied (Radius) | Plafondmontagehoogte 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| Montagehoogte | 10m (12m Max) |
| Draadloze parameters | |
| Werkfrequentie | 2.4GHz |
| Zendvermogen | 6dBm |
| Groep nodes | Max 32 stuks (één groep) |
| Zendafstand | Point-to-point zenden 15m Max |
| Omgeving | |
| Werktemperatuur | -20℃-55℃ |
| Opslagtemperatuur | -40℃~80℃, vochtigheid≤85% (Niet-condenserend) |
| Certificeringsnormen | |
| Gecertificeerd | CE UL |
| Milieuvereisten | Voldoet aan RoHS 2.0, Reach-vereiste |
| IP-classificatie | IP65 |
| Overig | |
| Bedrading | Standaard Zhaga Book 18 connector |
| Installatie | Extern |
| Pakket | Karton+doos (K=A) |
| Nettogewicht | 39±2g |
| Levensduur | 5 jaar garantie@Ta |
Functiebeschrijving
| Functie | Instelling |
|---|---|
| AAN-UIT functie | Stand-by Periode ingesteld op "0s" |
| 2-traps dimmen | Stand-by Periode ingesteld op "+∞" |
| 3-traps dimmen | Stand-by Periode ingesteld op "10s/1min/3min/5min/10min/30min" |
| Daglichtregeling | Afstandsbediening ingesteld op DH Modus + Daglichtsensor 100L/200L/300L/400L/500L/600L |
| Netwerkfunctie | Instelling groep afstandsbediening (bijv. 1~16), Rx-ontvangstsignaal instellen |
Productinformatie
Afmeting (eenheid: mm)
Bedrading
Installatie-instructie (Zhaga Book 18 kan roterend worden geïnstalleerd)
Opmerking: Let bij installatie op dat het vlak van de microgolfantenne niet door metaal mag worden geblokkeerd.
Detectiebereik
Afstandsbediening MH17
Initialisatie
Na het inschakelen wordt de sensor 45-60 seconden opgewarmd en begint dan te werken.
Standaardinstelling
Gevoeligheid: 100%, Houdtijd: 5s, Daglichtsensor: Uitgeschakeld, Stand-by periode: 0s, Stand-by dimniveau: 10%
Toepassingsmelding
- De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.
- PIR-sensor kan geen materialen doordringen, zorg ervoor dat er geen obstakel is tussen de sensor en bewegende personen/objecten.
- Sensor kan moeilijk personen detecteren als ze dikke kleding dragen in de koude winter.
- Warmtesignalen worden beschouwd als bewegingssignalen om de sensor te activeren. Vermijd de sensor te richten op airconditioning of andere warmtebronnen.
- Sensor is alleen voor binnengebruik. Buitenlicht kan de detectie van de sensor beïnvloeden.
- Vanwege continue verbetering kunnen de inhoud van deze instructie zonder voorafgaande kennisgeving worden gewijzigd.
- De dimprestaties kunnen verschillen bij gebruik met verschillende 0-10V drivers.
De daglichtdrempel wordt gemeten in een zonnige omgeving zonder schaduw en diffuse reflectie van omgevingslicht. Het luxniveau van de omgeving kan verschillen in verschillende omgevingen, weersomstandigheden, klimaten, tijdstippen en seizoenen.
Detectieafstand is gerelateerd aan de lengte van personen, montagehoogte, montagehoek, omgevingstemperatuur en dergelijke. Wanneer de omgevingstemperatuur het bereik van de lichaamstemperatuur (36℃~37℃/96.8~98.6℉) nadert, zal de PIR-bewegingsdetectie aanzienlijk verzwakken of niet reageren. Wanneer de omgevingstemperatuur of de temperatuur van de LED-tray hoger is dan 55℃/131℉, kunnen valse triggers optreden, probeer de detectiegevoeligheid te verminderen om te verbeteren. Als er valse triggers blijven optreden, is de PIR-sensor mogelijk niet geschikt voor gebruik in de ruimte.
Gegeven detectiegebied is een typische waarde die is gemeten door testers van 165 cm hoog in een open binnenomgeving.
Dit product moet worden gebruikt met een spanningsgestabiliseerde DC-voeding waarvan de ingangsspanning stabiel is en de rimpelfactor laag is (rimpelcoëfficiënt lager dan 100mV; belastingsstroom groter dan 25mA).
Bij installatie in een nieuwe omgeving, installeer en test eerst minimaal 5 stuks product voordat u massaal installeert.
Gebruiksopmerkingen PIR-sensor
PIR is een pyro-elektrische infraroodsensor die veranderingen in infraroodstralen detecteert. Let tijdens het daadwerkelijke gebruik op de volgende zaken, zoals: detectie van andere warmtebronnen dan het menselijk lichaam, de temperatuur van de warmtebron verandert niet of de warmtebron beweegt niet, en andere gerelateerde omgevingsfactoren en schendingen van het PIR-toepassingsprincipe impact.
Bij detectie van andere warmtebronnen dan het menselijk lichaam door de volgende verschijnselen kan de PIR vals worden geactiveerd:
- Wanneer kleine dieren het detectiebereik binnendringen
- Wanneer ver-infraroodstralen van zonlicht, autokoplampen, gloeilampen, enz. rechtstreeks op de sensor vallen
- Wanneer de temperatuur in het detectiebereik drastisch verandert door warme lucht, koude lucht van koude kasapparatuur, waterdamp van luchtbevochtigers, enz.
Bij detectie van warmtebronnen door de volgende verschijnselen kan de PIR niet worden geactiveerd:
- Wanneer er stoffen zoals glas en acryl zijn die de transmissie van ver-infraroodstralen tussen de sensor en het detectieobject blokkeren.
- De warmtebron binnen het detectiebereik beweegt nauwelijks of beweegt met hoge snelheid.
