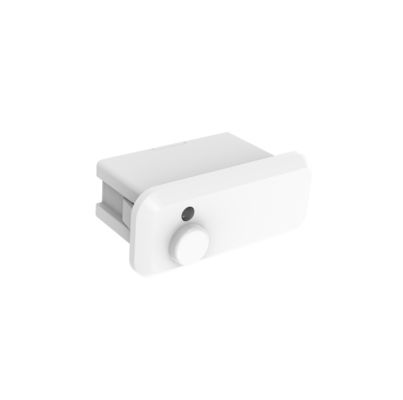

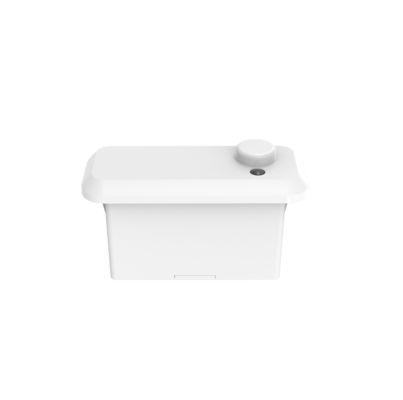

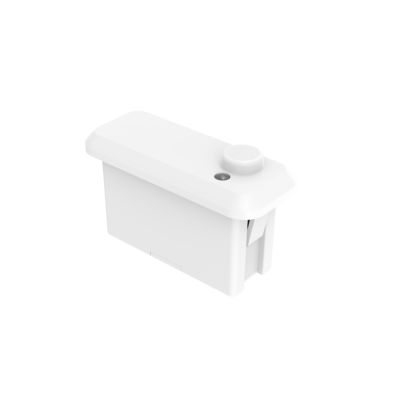

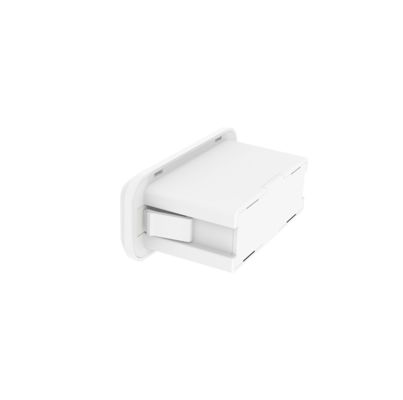

12Vdc Casambi Bluetooth Network Presence Sensor voor paneellicht, 4m Maximale installatie MC182D 99/1 B1
| Plaats van herkomst | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MC182D 99 B1 (0-10V)/ MC182D 99 1 B1 (PWM) |
| Min. bestelaantal | 100 stuks |
| Prijs | Onderhandelbaar |
| Verpakking Details | Plaat + karton (K=A) |
| Levertijd | 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 3 |
| Betalingscondities | t/t |
| Levering vermogen | 10000 stuks per maand |
Productdetails
| Bedrijfsspanning | 12 ± 1VDC | Bedrijfsstroom | 77 ± 5 mA |
|---|---|---|---|
| Uitgangssignaal | 0-10vdc/pwm dimmensignaal | Montagehoogte | 3M (4m max) |
| Bedrijfstemperatuur | -35 ℃ -60 ℃ | Certificaat | CE |
| Levensduur | 5 jaar garantie @ta indoor gebruik alleen |
Productomschrijving
[Productkenmerken]
- Ingebouwde aanwezigheidssensor, standaard Zhaga Book20-interface
- Gebruikt 24 GHz gepatenteerde microgolfantenne-technologie, ondersteunt een maximale installatiehoogte van 4 m
- Met Duitse RF-technologie, 5 jaar productgarantie
- Functie voor bewegings-, kleine bewegings- en daglichtsensor
- Toepasbaar voor toiletten, woonkamers, keukens en andere omgevingen waar detectie van beweging en kleine beweging vereist is
- Casambi Bluetooth-module, verbonden met Casambi IoT-platform
[Parameters]
|
Ingang |
||
|
Nominaal Voltage |
12±1VDC |
|
|
Werkstroom |
77±5mA |
|
|
Rimpelspanning |
<100mVp-p |
|
|
Uitgang |
||
|
Uitgangssignaal |
MC182D 99 B1 |
MC182D 99 1 B1 |
|
0-10VDC dimsignaal |
PWM-dimsignaal |
|
|
Sensor Parameters |
||
|
Werkfrequentie |
24GHz~24.25GHz,ISM band |
|
|
Zendvermogen |
6dBm Max. |
|
|
Detectiegebied |
Casambi APP ingesteld |
|
|
Houdtijd |
Casambi APP ingesteld |
|
|
Daglichtprioriteit |
Casambi APP ingesteld |
|
|
Daglichtregeling |
Casambi APP ingesteld |
|
|
Stand-by dimniveau |
Casambi APP ingesteld |
|
|
Detectiebereik (straal) |
Plafondinstallatie 3m hoog Beweging en kleine beweging: r≥2.5m Testconditie: 100% gevoeligheid, 60㎡binnen open ruimte |
|
|
Installatiehoogte |
3m (4m Max ) |
|
|
Draadloze parameters |
||
|
BLE Module |
Casambi Bluetooth |
|
|
Werkfrequentie |
2.402-2.480GHz |
|
|
Zendvermogen |
+7dBm(max) |
|
|
Zendafstand |
Punt-naar-punt zenden 25m Max |
|
|
Armatuur ID |
38567 |
|
|
Omgeving |
||
|
Werktemperatuur (Ta) |
-35℃-60℃ |
|
|
Opslagtemperatuur |
-40℃~+80℃ vochtigheid: ≤85% (niet-condenserend) |
|
|
Certificering Standarden |
||
|
Certificering |
CE |
|
|
Milieu Requirements |
Voldoet aan RoHS 2.0, Reach-vereisten |
|
|
IP-classificatie |
IP20 |
|
|
Beschermingsklasse |
Klasse II |
|
|
Overiges |
||
|
[Installatie-instructies] |
3-pins PH2.0-aansluiting |
|
|
Installatie Requirements |
Zhaga Book 20 installatie |
|
|
Verpakkings Requirements |
Kartonnen scheidingswand + Carton (K=A) |
|
|
Netto Weicht |
15.8±3g |
|
|
Levensduur |
5 jaar garantie @Ta alleen binnenshuis gebruik |
|
[Functiebeschrijving]
|
R AAN-UIT functie |
Casambi App instelling |
|
R 2-staps dimmen |
Casambi App instelling |
|
R 3-staps Dimmen |
Casambi App instelling |
|
R Daglichtregeling |
Casambi App instelling |
|
R Daglichtprioriteit |
Casambi App instelling |
|
R Netwerkfunctie |
Casambi App instelling |
[Detectiebereik]
Beweging signaal Kleine bewegingssignaal
Menselijke aanwezigheid: detecteert het menselijk lichaam in het detectiegebied om grote bewegingssignalen uit te voeren (lopen) om de inductie te activeren en een hoog niveau uit te voeren (zoals het aan- en uitzetten van lichten), en detecteert vervolgens kleine bewegingssignalen (voorover buigen, achterover leunen, ledematen zwaaien, hoofd schudden, typen, mobiele telefoons spelen en andere kleine bewegingen.) alsmede de detectie van vitale ademhalingssignalen van de mens die worden veroorzaakt door de buikholte, borstexpansie enz. om het hoge niveau te behouden (zoalss altijd aan)en altijd aan)Menselijke afwezigheid
: geen signaal gedetecteerd in het detectiegebied en een laag niveau uitgevoerd (lamp uit)[
Toepassingskennisgeving]l
- eenheden: mm)
Productdetail
- Bedrading
- [Installatie-instructies]
[Initialisatie]
Na het inschakelen schakelt de sensor automatisch het licht in met 100% helderheid en voert een zelftest uit gedurende 10 seconden. Tijdens de initialisatie kan de sensor geen beweging detecteren. Na de initialisatie gaat hij naar de detectiemodus en tijdens deze periode blijft de lamp op 100% helderheid.
[Standaardinstelling]
Gevoeligheid: 100%, Houdtijd: 5s, Daglichtsensor: Uitgeschakeld, Stand-by periode: 0s, Stand-by dimniveau: 20%
[
Toepassingskennisgeving]l
Het antennevlak van het product en het metalen vlak (aluminium substraat, ijzeren behuizing) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm.l
Het antennevlak van het product en het metalen vlak (aluminium substraat, ijzeren behuizing) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm.l
Het antennevlak van het product en het metalen vlak (aluminium substraat, ijzeren behuizing) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm.l
Het antennevlak van het product en het metalen vlak (aluminium substraat, ijzeren behuizing) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm.l
Het antennevlak van het product en het metalen vlak (aluminium substraat, ijzeren behuizing) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm.l
Het antennevlak van het product en het metalen vlak (aluminium substraat, ijzeren behuizing) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm.l
Het antennevlak van het product en het metalen vlak (aluminium substraat, ijzeren behuizing) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm.l
Het antennevlak van het product en het metalen vlak (aluminium substraat, ijzeren behuizing) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm.l
Het antennevlak van het product en het metalen vlak (aluminium substraat, ijzeren behuizing) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm.l
Het antennevlak van het product en het metalen vlak (aluminium substraat, ijzeren behuizing) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm.l
Het antennevlak van het product en het metalen vlak (aluminium substraat, ijzeren behuizing) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm..l
Het antennevlak van het product en het metalen vlak (aluminium substraat, ijzeren behuizing) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm.l
Het antennevlak van het product en het metalen vlak (aluminium substraat, ijzeren behuizing) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm.Wanneer de productstructuur, voedingsmodus/circuit, de voorste afdekking van de sensorantenne, enz. veranderen, gelieve de sensorfabrikant op de hoogte te stellen om te bevestigen, om te voorkomen dat het product niet goed werkt. Anders is de fabrikant niet verantwoordelijk voor de abnormaliteit.
