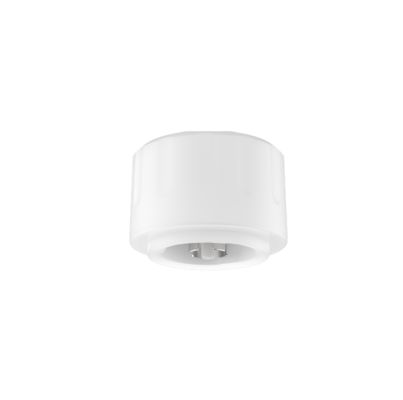

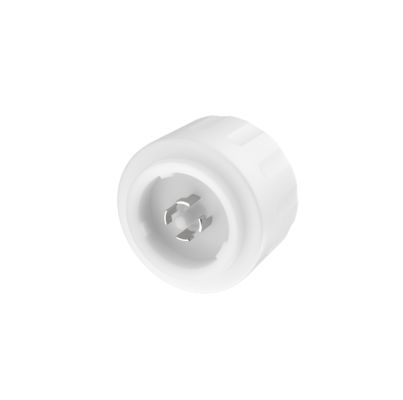

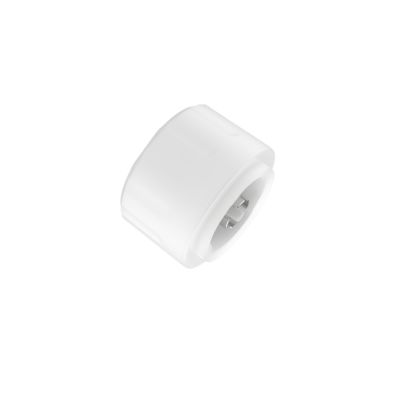

Draadloze 2.4G Netwerk UFO Sensor, Met Daglicht Prioriteitsfunctie, 0-10V Dimuitgang MC079D 99 ZB
| Place of Origin | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Model Number | MC079D 99 ZB |
| Minimum Order Quantity | 100PCS |
| Prijs | Onderhandelbaar |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Productdetails
| Bedrijfsspanning | 12 ± 1VDC | Bedrijfsstroom | 55 ± 5 mA |
|---|---|---|---|
| Uitgangssignaal | 0-10v Dimming-signaal | Montagehoogte | 10m (maximaal 12 m) |
| Bedrijfstemperatuur | -35 ~ 60 ℃ | Certificaat | CE |
| Levensduur | 5 jaar garantie@ta | ||
| Markeren | Draadloze bewegingssensor met daglichtprioriteit,2.4G-netwerk UFO-sensor met dimming,Draadloze bewegingssensor 0-10V-uitgang |
||
Productomschrijving
Draadloze 2.4G Netwerk UFO Sensor, Met Daglicht Prioriteitsfunctie, 0-10V Dimuitgang
Productspecificaties
| Attribuut | Waarde |
|---|---|
| Bedrijfsspanning | 12±1VDC |
| Bedrijfsstroom | 55±5mA |
| Uitgangssignaal | 0-10V dimsignaal |
| Montagehoogte | 10m (12m Max) |
| Bedrijfstemperatuur | -35~60℃ |
| Certificaat | CE |
| Levensduur | 5 jaar garantie@Ta |
Productkenmerken
- 12Vdc ingang, geschikt voor DC-systemen of LED-driver met 12V DC hulpvoedingsuitgang
- 0-10V dimterminal, 3-staps of 2-staps is optioneel, detectiegebied instelbaar
- Mini-formaat microgolfdetectiesensor
- Maximale montagehoogte binnenshuis is 12m
- Alle sensorparameters kunnen worden ingesteld met een afstandsbediening
- Ondersteunt draadloze 2.4G netwerken
Technische parameters
| Ingang | |
|---|---|
| Nominale spanning | 12±1V DC |
| Werkstroom | 55±5mA |
| Rimpelspanning | <100mVp-p |
| Uitgang | |
| Uitgangssignaal | 0-10V dimsignaal |
| Sensorparameters | |
| Werkfrequentie | 5.8 GHz ±75MHz, ISM-golfband |
| Zendvermogen | 3mW Max |
| Detectiegebied | 25%/50%/75%/100% (Instelling afstandsbediening) |
| Houdtijd | 5s/30s/1min/3min/5min/10min/20min/30min (Instelling afstandsbediening) |
| Stand-by periode | 0s/10s/1min/3min/5min/10min/30min/+∞ (Instelling afstandsbediening) |
| Stand-by DIM-niveau | 10%/20%/30%/50% (Instelling afstandsbediening) |
| Daglichtsensor | Normaal daglicht: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Uitschakelen (Instelling afstandsbediening) (Omgevingslicht diffusie) |
| Daglichtprioriteit | AAN | UIT 5Lux/15Lux/30Lux/50Lux aanwaarde + (50-150Lux) 100Lux aanwaarde + (50-150Lux) 150Lux aanwaarde + (50-150Lux) (daglichtprioriteitsmodus invoeren; zie handleiding afstandsbediening) |
| Detectiegebied (straal) | Plafondmontagehoogte 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| Montagehoogte | 10m (12m Max) |
| Draadloze parameters | |
| Werkfrequentie | 2.4GHz |
| Zendvermogen | 6dBm |
| Groep nodes | Max 32 PCS (één groep) |
| Zendafstand | Point-to-point zenden 15m Max |
| Omgeving | |
| Bedrijfstemperatuur | -35~60℃ |
| Opslagtemperatuur | -40℃~80℃, vochtigheid≤85% (Niet-condenserend) |
| Certificeringsnormen | |
| Gecertificeerd | CE |
| Milieuvereisten | Voldoet aan RoHS 2.0, Reach-vereiste |
| IP-classificatie | IP65 |
| Overig | |
| Bedrading | Standaard Zhaga Book 18 connector |
| Installatie | Extern |
| Pakket | Karton+doos (K=A) |
| Nettogewicht | 39±2g |
| Levensduur | 5 jaar garantie@Ta |
Functiebeschrijving
| Functie | Instelling |
|---|---|
| AAN-UIT functie | Stand-by periode ingesteld op "0s" |
| 2-staps dimmen | Stand-by periode ingesteld op "+∞" |
| 3-staps dimmen | Stand-by periode ingesteld op "10s/1min/3min/5min/10min/30min" |
| Daglichtoogst | Afstandsbediening ingesteld op DH-modus + Daglichtsensor 100L/200L/300L/400L/500L/600L |
| Daglichtprioriteit | Afstandsbediening ingesteld op DH-modus + Daglichtsensor "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" |
| Netwerkfunctie | Instelling groep afstandsbediening (bijv. 1~16), Rx-ontvangstsignaal instellen |
Productinformatie
Afmeting (eenheid: mm)
Bedradingsschema
Installatie-instructies (Zhaga Book 18 kan roterend worden geïnstalleerd)
Opmerking: Let bij installatie op dat het vlak van de microgolfantenne niet door metaal mag worden geblokkeerd.
Detectiebereik
Afstandsbediening
Initialisatie
Het licht wordt ingeschakeld met 100% helderheid door de sensor bij de eerste energietoevoer en wordt na 10 seconden uitgeschakeld. Tijdens initialisatie wordt geen extern bewegingssignaal gedetecteerd.
Standaardinstelling
Gevoeligheid: 100%, Houdtijd: 10s, Daglichtsensor: Uitgeschakeld, Stand-by periode: 0s, Stand-by dimniveau: 10%
Toepassingsmelding
- Sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u gaat installeren en bedraden.
- Het gevoeligheidsgebied is gerelateerd aan de bewegingssnelheid van objecten, de grootte van bewegende objecten, de montagehoogte, de montagehoek, de werkomgeving, reflecterende materialen enz. Het gegeven detectiegebied is een typische waarde die is gemeten door testers van 165 cm/65 kg in een open binnenomgeving.
- De daglichtdrempels worden gemeten op een zonnige dag zonder schaduw en in een diffuse reflectiestatus van het omgevingslicht. Verschillende omgevingen en klimaten veroorzaken verschillende helderheidswaarden die de daglichtsensor meet.
- Sensorparameters moeten mogelijk opnieuw worden geconfigureerd in verschillende installatieomgevingen. Raadpleeg de volgende instructies of neem contact op met de fabrikant.
- Sensor is alleen voor binnengebruik. Het waterdichte effect voor buiten of halfbuiten gebruik zal worden aangetast. Wind, regen en bewegende objecten kunnen valse triggers veroorzaken.
- De installatiehoogte van het sensorproduct mag niet hoger zijn dan 15 meter, en de optimale hoogte is 12 meter. De afstand tussen de twee sensoren moet groter zijn dan 3m.
- Wanneer de sensor is geïnstalleerd in een metalen lamp, op een metalen reflecterend oppervlak, of in een kleine gesloten omgeving, zal de microgolf meerdere keren worden gereflecteerd en valse triggers veroorzaken. Verminder de gevoeligheid van de sensor of neem contact op met de fabrikant voor technische ondersteuning.
- Trillingssignalen worden beschouwd als bewegingssignalen om de sensor te activeren. De installatie van de sensor moet verwijderd zijn van objecten die langdurig trillen, zoals grote metalen apparatuur, leidingen, airconditioninguitlaten, uitlaatventilatoren, rookafvoerpoorten, schuddende ventilatoren, enz.
- Microgolven kunnen metaal niet doordringen. Plaats het product niet in een gesloten of halfgesloten metalen lamp. Noch metaal noch glas mag boven het product worden afgedekt.
- DC gereguleerde voeding met stabiele uitgangsspanning en lage rimpelcoëfficiënt moet worden gebruikt. De rimpel van de voeding moet minder dan 100mV zijn; de belastingsstroom moet groter zijn dan 65mA.
- Voor de nieuwe installatieomgeving wordt aanbevolen om eerst 5 prototypes te installeren en te testen voordat u met bulkinstallatie begint.
