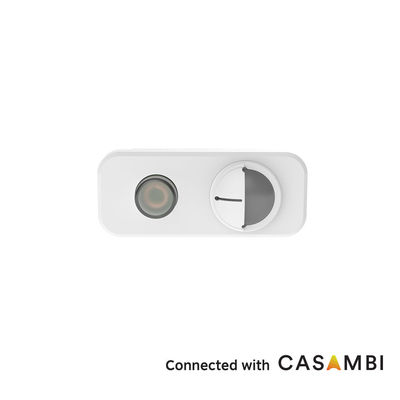

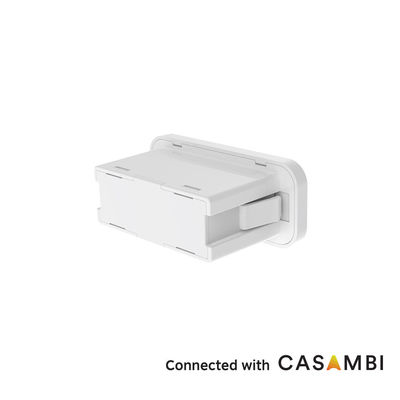

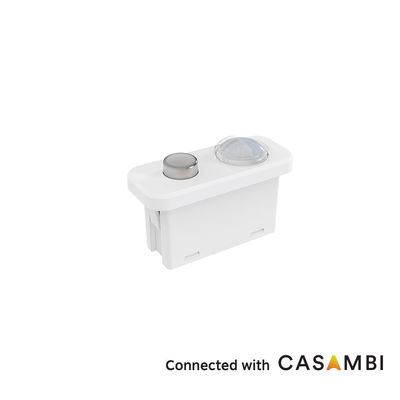

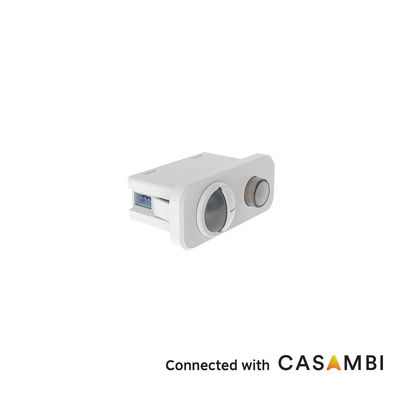

Casambi PIR-bewegingssensor, 0-10V dimming, geschikt voor kantoortoepassingen MC182D IR B1
| Plaats van herkomst | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MC182D IR B1 |
| Min. bestelaantal | 100 -stcs |
| Prijs | Onderhandelbaar |
| Verpakking Details | Klapboard + karton(K=A) |
| Levertijd | 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4 |
| Betalingscondities | T/t |
| Levering vermogen | 10000 pc's/maand |
Productdetails
| Bedrijfsspanning | 12 ± 1VDC | Bedrijfsstroom | 35 ± 5 mA |
|---|---|---|---|
| Uitgangssignaal | 0-10vdc dimmensignaal | Montagehoogte | 3M (4m max) |
| Bedrijfstemperatuur | -20℃~+55℃ | Certificaat | CE |
| Levensduur | 5 jaar garantie @ta (indoor) | ||
| Markeren | Casambi draadloze bewegingssensor,0-10V dim bewegingssensor,kantoor PIR bewegingssensor |
||
Productomschrijving
Casambi PIR Bewegingssensor, 0-10V Dimmend, Geschikt Voor Kantoor Toepassing
Productkenmerken
| Bedrijfsspanning | 12±1VDC |
| Bedrijfsstroom | 35±5mA |
| Uitgangssignaal | 0-10VDC dimsignaal |
| Montagehoogte | 3m (4m Max) |
| Bedrijfstemperatuur | -20℃~+55℃ |
| Certificaat | CE |
| Levensduur | 5 jaar garantie @Ta (binnen) |
Productkenmerken
- Internationale standaard Zhaga BooK20 interface
- 4 meter maximale installatiehoogte
- 5 jaar garantie
- Geschikt voor Open kantoren, Individuele kantoren
- PIR bewegingsmelder, daglichtsensor functie
- Casambi Bluetooth module, verbonden met Casambi App platform
Technische Parameters
| Ingang | |
|---|---|
| Nominale spanning | 12±1VDC |
| Bedrijfsstroom | 35±5mA |
| Rimpelspanning | <100mVp-p |
| Uitgang | |
| Uitgangssignaal | 0-10VDC dimsignaal |
| Sensorparameters | |
| Detectiemodus | PIR detectie |
| Detectiegebied | Casambi APP instelling |
| Houdtijd | Casambi APP instelling |
| Daglichtsensor | Casambi APP instelling |
| Daglichtprioriteit | Casambi APP instelling |
| Dimmingsniveau | Casambi APP instelling |
| Detectiebereik (radius) | Plafondmontage 3m hoog Beweging en kleine beweging: r≥2.5m Testconditie: 100% gevoeligheid, 60 ㎡ binnen open ruimte |
| Installatiehoogte | Typisch 3m (4m Max), zie opmerking 1 & 2 |
| Draadloze parameters | |
| BLE Module | Casambi Bluetooth |
| Werkfrequentie | 2.402-2.480GHz |
| Zendvermogen | +7dBm(max) |
| Zendafstand | Punt-naar-punt zenden 25m Max |
| Armatuur ID | 40924 |
| Omgeving | |
| Werktemperatuur(Ta) | -20℃-55℃ |
| Opslagtemperatuur | -40℃~+80℃ Vochtigheid: ≤85% (niet-condenserend) |
| Certificeringsnormen | |
| Gecertificeerd | CE |
| Milieuvereisten | Voldoet aan RoHS 2.0, Reach vereisten |
| IP-classificatie | IP20 |
| Overig | |
| Bedrading | 3-pins PH2.0 terminal |
| Installatievereisten | Zhaga book20 installatie |
| Verpakkingsvereisten | Tussenschot + Karton(K=A) |
| Nettogewicht | 15.8±3g |
| Levensduur | 5 jaar garantie @Ta (binnen) |
Opmerking 1: Wanneer de omgevingstemperatuur de lichaamstemperatuur van de mens nadert (36℃~37℃/96.8~98.6℉), zal de PIR-bewegingsdetectie aanzienlijk verzwakken of niet reageren.
Opmerking 2: Wanneer de omgevingstemperatuur of de temperatuur van de LED-tray hoger is dan 55℃/131℉, kunnen valse triggers optreden. Probeer de detectiegevoeligheid te verlagen om te verbeteren. Als valse triggers blijven optreden, is de PIR-sensor mogelijk niet geschikt voor gebruik in de ruimte.
Functiebeschrijving
| AAN-UIT functie | Casambi App instelling |
| 2-staps dimmen | Casambi App instelling |
| 3-staps dimmen | Casambi App instelling |
| Daglichtprioriteit | Casambi App instelling |
| Daglichtregeling | Casambi App instelling |
| Netwerkfunctie | Casambi App instelling |
Productinformatie
Afmeting (eenheden: mm)
Functie
Bedrading
Installatie-instructie
Detectiebereik
Initialisatie
Na het inschakelen van de stroom wordt de sensor 45-60 seconden opgewarmd en begint dan te werken.
Standaardinstelling
Gevoeligheid: 100%, Houdtijd: 5s, Daglichtsensor: Uitgeschakeld, Stand-by periode: 0s, Stand-by DIM Niveau: 10%
Toepassingsmelding
- De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.
- PIR-sensor kan geen materialen doordringen, zorg ervoor dat er geen obstakel is tussen de sensor en bewegende personen/objecten.
- Sensor kan mensen moeilijk detecteren als ze dikke kleding dragen in de koude winter.
- Warmtesignalen worden beschouwd als bewegingssignalen om de sensor te activeren. Vermijd de sensor te richten op airconditioning of andere warmtebronnen.
- Sensor is alleen voor binnengebruik. Buitenlicht kan de detectie van de sensor beïnvloeden.
- Vanwege continue verbetering kunnen de inhoud van deze instructie zonder voorafgaande kennisgeving worden gewijzigd.
- De dimprestaties kunnen verschillen bij gebruik met verschillende 0-10V drivers.
- De daglichtdrempel wordt gemeten in een zonnige omgeving zonder schaduw en diffuse reflectie van omgevingslicht. Het omgevingsluxniveau kan verschillen in verschillende omgevingen, weersomstandigheden, klimaten, tijdstippen en seizoenen.
- De detectieafstand is gerelateerd aan de lengte van personen, montagehoogte, montagehoek, omgevingstemperatuur en dergelijke. Wanneer de omgevingstemperatuur de lichaamstemperatuur van de mens nadert (36℃~37℃/96.8~98.6℉), zal de PIR-bewegingsdetectie aanzienlijk verzwakken of niet reageren. Wanneer de omgevingstemperatuur of de temperatuur van de LED-tray hoger is dan 55℃/131℉, kunnen valse triggers optreden. Probeer de detectiegevoeligheid te verlagen om te verbeteren. Als valse triggers blijven optreden, is de PIR-sensor mogelijk niet geschikt voor gebruik in de ruimte.
- Het gegeven detectiegebied is een typische waarde die is gemeten door testers van 165 cm hoog in een binnenomgeving.
- Dit product moet worden gebruikt met een spanningsgestabiliseerde DC-voeding waarvan de ingangsspanning stabiel is en de rimpelfactor laag is (rimpelfactor lager dan 100mV; belastingsstroom groter dan 25mA).
- Bij installatie in een nieuwe omgeving, installeer en test eerst ten minste 5 producten voordat u massaal installeert.
- PIR is een pyro-elektrische infraroodsensor die veranderingen in infraroodstralen detecteert. Let tijdens het daadwerkelijke gebruik op de volgende zaken, zoals: detectie van andere warmtebronnen dan het menselijk lichaam, de temperatuur van de warmtebron verandert niet of de warmtebron beweegt niet, en andere gerelateerde omgevingsfactoren en schendingen van het PIR-toepassingsprincipe.
- Bij detectie van andere warmtebronnen dan het menselijk lichaam door de volgende verschijnselen, kan de PIR vals worden geactiveerd:
- Wanneer kleine dieren het detectiebereik binnendringen
- Wanneer ver-infraroodstralen van zonlicht, autokoplampen, gloeilampen, enz. rechtstreeks op de sensor vallen
- Wanneer de temperatuur in het detectiebereik drastisch verandert door warme lucht, koude lucht van koude kasapparatuur, waterdamp van luchtbevochtigers, enz.
- Bij detectie van warmtebronnen door de volgende verschijnselen kan de PIR niet worden geactiveerd:
- Wanneer er stoffen zoals glas en acryl zijn die de transmissie van ver-infraroodstralen tussen de sensor en het detectieobject blokkeren.
- De warmtebron binnen het detectiebereik beweegt nauwelijks of beweegt met hoge snelheid.
