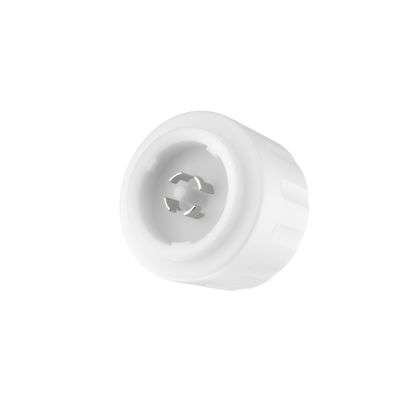

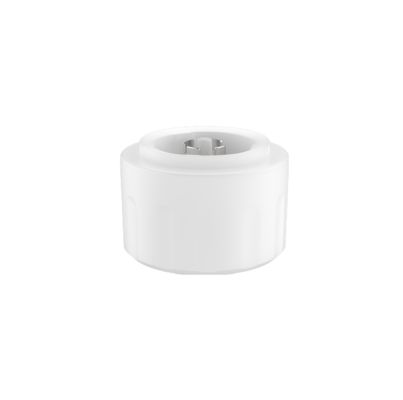

Draadloze 2.4G netwerk sensor, daglicht oogst functie voor UFO, 12m Max Montage hoogte MC079D 99 ZB
| Place of Origin | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Model Number | MC079D 99 ZB |
| Minimum Order Quantity | 100PCS |
| Prijs | Onderhandelbaar |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Productdetails
| Bedrijfsspanning | 12 ± 1VDC | Bedrijfsstroom | 55 ± 5 mA |
|---|---|---|---|
| Uitgangssignaal | 0-10v Dimming-signaal | Montagehoogte | 10m (maximaal 12 m) |
| Bedrijfstemperatuur | -35 ~ 60 ℃ | Certificaat | CE |
| Levensduur | 5 jaar garantie@ta | ||
| Markeren | Draadloze bewegingssensor met daglichtoogst,2.4G netwerksensor voor UFO-verlichting,Draadloze sensor met 12m montagehoogte |
||
Productomschrijving
Draadloze 2.4G netwerk sensor, daglicht oogst functie voor UFO, 12m maximale montage hoogte
Productspecificaties
| Aantekening | Waarde |
|---|---|
| Werkspanning | 12 ± 1 VDC |
| Werkstroom | 55 ± 5 mA |
| Uitgangssignaal | 0-10V dimmingssignaal |
| Montagehoogte | 10 m (12 m max.) |
| Werktemperatuur | -35 tot 60°C |
| Certificaat | CE |
| Levensduur | 5 jaar garantie@Ta |
Productkenmerken
- 12 Vdc-invoer, geschikt voor gelijkstroomsystemen of LED-drivers met 12 V gelijkstroomhulpvermogen
- 0-10V dimming terminal, 3-stap of 2-stap is optioneel, detectie gebied instelbaar
- Microwave-detectie-sensor van mini-grootte
- De maximale binnenverbindingshoogte is 12 m.
- Alle sensorparameters kunnen worden ingesteld door afstandsbediening
- Ondersteuning van draadloos 2.4G-netwerk
Technische parameters
| Invoer | |
| Nominale spanning | 12 ± 1 V gelijkstroom |
| Werkstroom | 55 ± 5 mA |
| Ripple Spanning | < 100mVp-p |
| Output | |
| Uitgangssignaal | 0-10V dimmingssignaal |
| Sensorparameters | |
| Werkfrequentie | 5.8 GHz ±75MHz, ISM-golfband |
| Overdraagkracht | Maximaal 3 mW |
| Detectiegebied | 25%/50%/75%/100% (instelling van de afstandsbediening) |
| Houd tijd | 5s/30s/1min/3min/5min/10min/20min/30min (stand van de afstandsbediening) |
| Stand-byperiode | 0s/10s/1min/3min/5min/10min/30min/+∞ (stand van de afstandsbediening) |
| Stand-by DIM-niveau | 10%/20%/30%/50% (instelling van de afstandsbediening) |
| Daglichtsensor | Normaal daglicht: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/uitgeschakeld (stand van de afstandsbediening) (omgevingslichtdiffusie) |
| Dagoogst | 100L/200L/300L/400L/500L/600L/uitgeschakeld (in de daglicht-oogstmodus invoeren;verwijzing naar afstandsbediening) |
| Detectiegebied ((Radius)) | Plafondmontagehoogte 12m: r≥4m@0,3m/s, r≥3m@1m/s |
| Montagehoogte | 10 m (12 m max.) |
| Draadloze parameters | |
| Werkfrequentie | 2.4 GHz |
| Overdraagkracht | 6 dBm |
| Groepsnodes | Maximaal 32 PCS (een groep) |
| Transmissieafstand | Punt tot punt zenden 15m max. |
| Milieu | |
| Werktemperatuur | -35 tot 60°C |
| Bergingstemperatuur | -40°C tot 80°C, luchtvochtigheid ≤ 85% (niet-condenserend) |
| Certificeringsnormen | |
| Gecertificeerd | CE |
| Milieueisen | Voldoen aan RoHS 2.0, bereikvereiste |
| IP-classificatie | IP65 |
| andere | |
| Bedrading | Standaard Zhaga Book 18 aansluiting |
| Installatie | Externe |
| Pakket | Clapboard+box (K=A) |
| Nettogewicht | 39 ± 2 g |
| Levensduur | 5 jaar garantie@Ta |
Beschrijving van de functie
| RON-OFF-functie | Stand-by-periode "0s" |
| R2-stap dimming | Stand-byperiode ingesteld op "+∞" |
| R3-stap dimming | Stand-by-tijd ingesteld op "5min/10min/+∞" |
| RVerslag bij daglicht | De afstandsbediening DH-modus+daglichtsensor 100L/200L/300L/400L/500L/600L |
| □ Daglicht prioriteit | N/A |
| RNetwerkfunctie | Groep voor het instellen van de afstandsbediening (Ex: 1~16), stel het ontvangstsignaal Rx in |
Productinformatie
Afmeting (eenheid: mm)
Bedrading
Installatie-instructie (Zhaga Book 18 kan draaibaar worden geïnstalleerd)
Bij de installatie dient u er rekening mee te houden dat het microwave-antennevlak niet door metaal kan worden geblokkeerd.
Detectiebereik
Afstandsbediening
Initialisatie
Het licht wordt met 100% helderheid ingeschakeld door de initiële energiesensor en wordt na 10 seconden uitgeschakeld.
Standaardinstelling
Gevoeligheid: 100%, wachttijd: 10 s, daglichtsensor: uitgeschakeld, stand-byperiode: 5 s, stand-by dim niveau: 10%
Mededeling van toepassing
- De sensor moet door een professionele elektricien worden geïnstalleerd.
- Het gevoeligheidsgedeelte is gerelateerd aan de bewegende snelheid van voorwerpen, de grootte van bewegende voorwerpen, de montagehoogte, de montagehoek, de werkomgeving, reflecterende materialen enz.Gegeven detectiegebied is de typische waarde die is gemeten door 165cm/65kg testers in een open omgeving binnen.
- De daglichtdrempels worden gemeten op een zonnige dag zonder schaduw en in een toestand van diffuse reflectie van het omgevingslicht.Verschillende omgevingen en klimaat veroorzaken verschillende helderheidswaarden die de daglichtsensoren meten.
- Het is mogelijk dat de sensorparameters in verschillende installatieomgevingen opnieuw moeten worden geconfigureerd, zie de volgende instructies of neem contact op met de fabrikant.
- De sensor is alleen voor gebruik binnen. Het waterdichte effect voor gebruik buiten of half buiten zal worden beïnvloed. Wind, regen en bewegende voorwerpen kunnen een valse activering veroorzaken.
- De installatiehoogte van het sensorproduct mag niet hoger zijn dan 15 meter en de optimale hoogte is 12 meter.
- Wanneer de sensor is geïnstalleerd in een metalen lamp, op een metalen reflecterend oppervlak of in een kleine gesloten omgeving, wordt de magnetron meerdere malen gereflecteerd en veroorzaakt dit een valse activering.Verminder de gevoeligheid van de sensor of neem contact op met de fabrikant voor technische ondersteuning.
- Vibratiesignalen worden beschouwd als bewegende signalen naar de activeringssensor.uitgangen voor airconditioning, uitlaatluchten, uitlaatluchten voor rookmachines, trillende ventilatoren, enz.
- Microwaves kunnen geen metaal doorboren. Plaats het product niet in een gesloten of halfgesloten metalen lamp.
- Er moet gebruik worden gemaakt van een gelijkstroomstroomvoorziening met een stabiele uitgangsspanning en een lage ripplecoëfficiënt.
- Voor de nieuwe installatieomgeving wordt aanbevolen om eerst prototypes van 5 stuks te installeren en te testen voordat de massa wordt geïnstalleerd.
