Tuya 12Vdc Draadloze Netwerk High Bay Sensor, 12m Maximale Montagehoogte, Zhaga Book18 interface MC079D RC ZB1

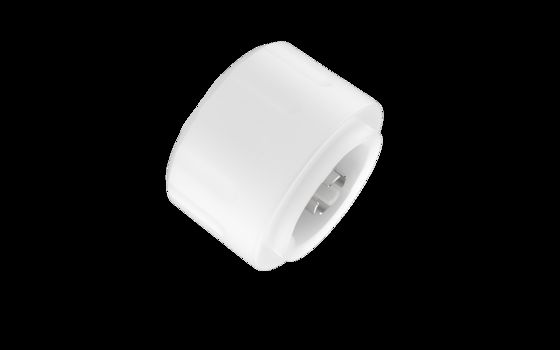

  • Tuya 12Vdc Wireless Networking High Bay Sensor, 12m Max Mounting Height, Zhaga Book18 interface MC079D RC ZB1

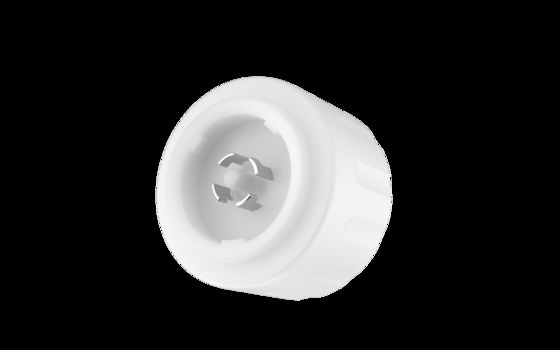

  • Tuya 12Vdc Wireless Networking High Bay Sensor, 12m Max Mounting Height, Zhaga Book18 interface MC079D RC ZB1

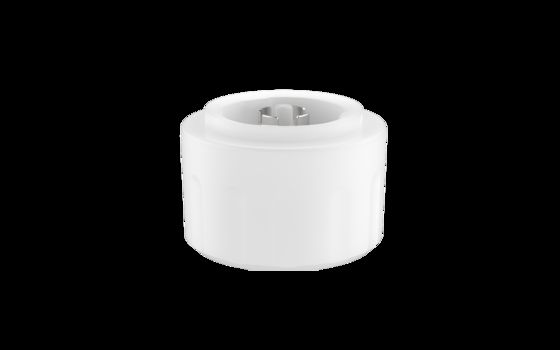

  • Tuya 12Vdc Wireless Networking High Bay Sensor, 12m Max Mounting Height, Zhaga Book18 interface MC079D RC ZB1

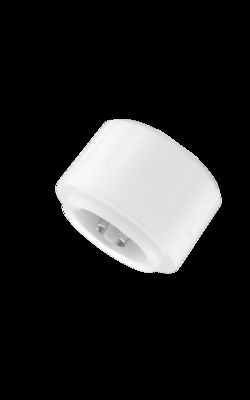

  • Tuya 12Vdc Wireless Networking High Bay Sensor, 12m Max Mounting Height, Zhaga Book18 interface MC079D RC ZB1

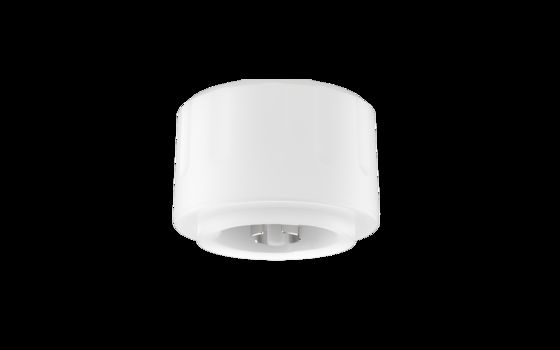

  • Tuya 12Vdc Wireless Networking High Bay Sensor, 12m Max Mounting Height, Zhaga Book18 interface MC079D RC ZB1

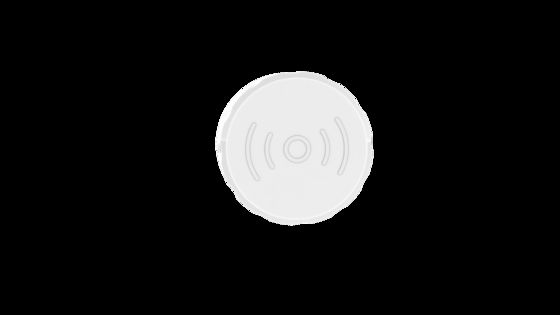

  • Tuya 12Vdc Wireless Networking High Bay Sensor, 12m Max Mounting Height, Zhaga Book18 interface MC079D RC ZB1
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE
Modelnummer MC079D RC-ZB1
Min. bestelaantal 100 -stcs
Prijs Onderhandelbaar
Verpakking Details Plaat + kartonpapier(K=A)
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/T
Levering vermogen 10000 pc's/maand
Productdetails
Ingangsspanning 11-13VDC Bedrijfsstroom 40 ± 5 mA
Rimpelspanning <100MVP-P Uitgangssignaal 0 -10VDC dimmingssignaal
Werkfrequentie 5.8GHz ±75MHz, ISM-band Module TUYA Bluetooth-module
Markeren

Tuya 12Vdc draadloze bewegingssensor

,

Zhaga Book18 hoge baai sensor

,

draadloze sensor met maximale hoogte 12 m
Laat een bericht achter
Productomschrijving
Tuya 12Vdc Draadloze Netwerk High Bay Sensor
12m Maximale Montagehoogte, Zhaga Book18 interface
Productomschrijving
Tuya App Instelling 0-10V Draadloze Netwerk Sensor voor Magazijn Met 12M Installatie
Productkenmerken
  • Gepatenteerde hoog-gain microgolfsensor, hoge anti-interferentie vermogen, geen valse trigger op metalen installatieplaats, speciaal ontworpen voor magazijn
  • 12V DC ingang, voor DC-systemen of LED-voedingen met 12V DC hulpvoedingsuitgang
  • Gebruikmakend van TUYA Bluetooth IOT module en ondersteuning voor TUYA apparaten interconnectie
  • PWM hoog/laag niveau, 0-10V dimmen, 2-staps dimmen en 3-staps dimmen functie
  • Past op Zhaga Book 18 basis, plug-in ontwerp, waterdicht
  • Daglicht prioriteitsfunctie
  • 12m maximale installatiehoogte, geschikt voor de meeste magazijnen
Technische Parameters
Ingang
Ingangsspanning 11-13VDC
Bedrijfsstroom 45±mA
Rimpelspanning <100mVp-p
Uitgang
Dimsignaal 0-10VDC dimsignaal
Sensor Parameters
Bedrijfsfrequentie 5.8 GHz ±75 MHz,ISM golf
Zendvermogen 3mW Max
Detectiegebied 25%/50%/75%/100% Instelbaar via afstandsbediening of APP
Houdtijd 5s/30s/1min/3min/5min/10min/20min/30min Instelbaar via afstandsbediening of APP
Stand-by Periode 0s/10s/1min/3min/5min/10min/30min/+∞ Instelbaar via afstandsbediening of APP
Daglichtsensor
Daglichtdrempel 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Uitschakelen
Daglicht Prioriteit AAN | UIT
5lux/15Lux/30Lux/50Lux | 150Lux
100Lux | 200Lux
150lux | 300Lux
Stand-by DIM Niveau 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) Instelbaar via afstandsbediening of APP
Detectiegebied (100% gevoeligheidsradius) Plafondmontage (hoogte: 10m): r≥4m@0.3m/s, r≥3m@1m/s; Wandmontage (hoogte: 2m): d≥23m@0.3m/s, d≥14m@1m/s
Montagehoogte Typische waarde: 10m (12m Max)
Draadloze Parameters
Module Naam TUYA Bluetooth Module
Bedrijfsfrequentie 2.4-2.484GHz
Zendvermogen 10dBm(max:10.5dBm)
Zendafstand 15m(zichtbare afstand)
Draadloze Standaard Low power Bluetooth 4.2/5.0
Omgeving
Bedrijfstemperatuur -25~60℃
Opslagtemperatuur -40℃…+80℃ Vochtigheid≤85% (niet-condenserend)
Certificeringsnormen
Certificaat CE
Milieuvereiste Conform RoHS
IP-classificatie IP65
Overig
Bedradingsmethode Geschikt voor Zhaga Book 18 connector
Installatie Ingebouwd
Afmeting Zie afmetingendiagram
Pakket Klapbord + kartonnen doos (K=A)
Levensduur 5 jaar garantie@Ta
Functiebeschrijving
1) Aan/Uit Functie (stand-by periode ingesteld op "0s")
On/Off function diagram
2) 2-staps dimfunctie (stand-by periode ingesteld op "+∞")
2-step dimming function diagram
3) 3-staps dimfunctie (stand-by periode ingesteld op "10s/1min/3min/5min/10min/30min")
3-step dimming function diagram
4) Daglichtprioriteit ((Stand-by Periode ingesteld op "DH Mode+5Lux/15Lux/30Lux/50Lux/100Lux/150Lux")
Daylight priority function diagram
Productinformatie
Afmeting (Eenheid:mm)
Product dimension diagram
Bedrading
*De sensor is ontworpen voor slechts één belasting. Het aansluiten van meer dan één belasting kan de sensor beschadigen.
Wiring diagram
Installatie-instructies
Installation instruction diagram
Installatieomgeving
Installation environment diagram
Opmerking: Er mogen geen metalen objecten binnen 1,5 tot 3 meter rond de microgolfsensor zijn tijdens de installatie, anders kan valse triggering worden veroorzaakt door reflectie rond de sensor.
Detectiebereik
Detection range diagram
Initialisatie & Netwerken
  • Bij de eerste keer inschakelen zal de sensor het licht op 100% helderheid zetten, en het licht zal na 10 seconden worden uitgeschakeld. Tijdens de initialisatie wordt het bewegingssignaal niet gedetecteerd.
  • Download de TUYA APP op de telefoon, installeer en registreer. Open de APP en verbind de Bluetooth gateway.
Standaardinstelling
Gevoeligheid: 100%, Houdtijd: 5s, Daglichtsensor: Uitgeschakeld, Stand-by periode: 0s, Stand-by DIM niveau: 10%
Toepassingsmelding
  • De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u de DIP-schakelaar installeert, bedraadt of de instelling ervan wijzigt.
  • Het gevoeligheidsgebied is gerelateerd aan de bewegingssnelheid van objecten, de grootte van bewegende objecten, de montagehoogte, de montagehoek, de werkomgeving, reflecterende materialen enz. Het gegeven detectiegebied is een typische waarde die is gemeten door testers van 1,65 meter in een binnenomgeving met open ruimte.
  • Dit product is geschikt voor plafondmontage. Bij wandmontage zal het detectiegebied vergroten, waardoor microgolven door muren kunnen dringen of het licht niet uitschakelt. Verlaag de gevoeligheid of neem contact op met de fabrikant voor technische ondersteuning. De daglichtdrempel is in een zonnige omgeving zonder schaduwen en met diffuse reflectie van omgevingslicht. De door de sensor gedetecteerde verlichtingswaarden kunnen variëren in verschillende omgevingen, op verschillende tijdstippen, in verschillende seizoenen en in verschillende klimaten.
  • De parameters van de sensor moeten mogelijk opnieuw worden ingesteld in verschillende installatieomgevingen. Raadpleeg de volgende instructies of neem contact op met de fabrikant.
  • Deze sensor is alleen voor binnengebruik. Buitengebruik zal het waterdichte effect beïnvloeden. Wind, regen en bewegende objecten in de buurt kunnen valse triggering veroorzaken.
  • De montagehoogte is niet meer dan 12 meter. De beste hoogte is 10 meter. De afstand tussen sensoren moet groter zijn dan 3 meter.
  • Wanneer de sensor is geïnstalleerd in een metalen armatuur, een metalen reflecterend oppervlak of een smal gesloten object, zullen de microgolven herhaaldelijk worden gereflecteerd en valse triggering veroorzaken. Verlaag de gevoeligheid of neem contact op met de fabrikant voor technische ondersteuning.
  • Zorg ervoor dat er geen bewegende signalen in de buurt van de sensor zijn, zoals een ventilator, DC-motor, rioolpijp, luchtuitlaat enzovoort. Anders kan de sensor valse triggering genereren.
  • Microgolven kunnen metaal niet doordringen. Plaats de sensor niet in een gesloten metalen armatuur of een halfgesloten metalen armatuur en geen metalen of glazen afdekking boven de sensor.
  • Verschillende 0-10V drivers, verschillende lage helderheid.
  • Vereist gestabiliseerde DC-voeding met stabiele uitgangsspanning en lage rimpel, de voedingsspanning rimpel moet minder dan 100mV zijn, en de belastingsstroom moet groter zijn dan 60mA.
  • Vanwege continue verbetering kunnen de inhoud van deze instructie zonder voorafgaande kennisgeving worden gewijzigd.
