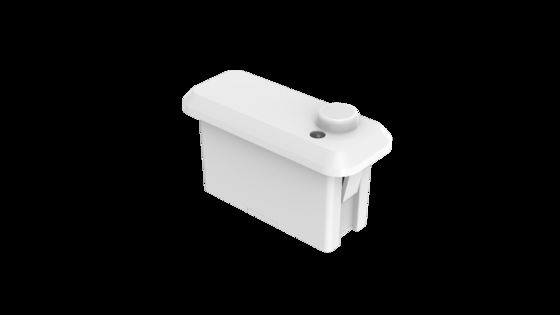

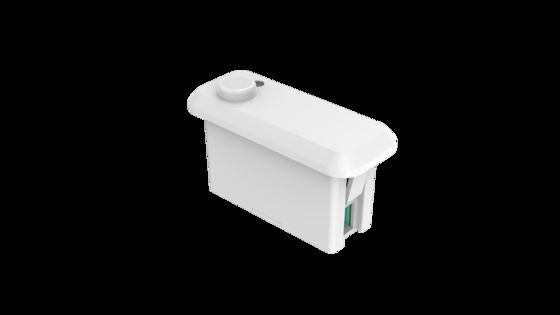

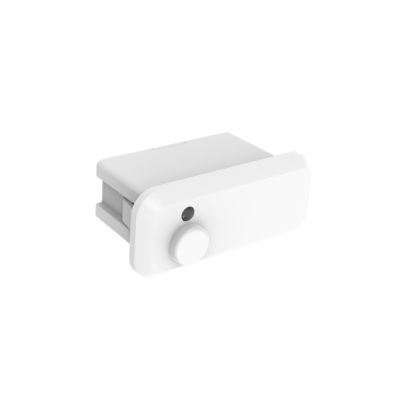

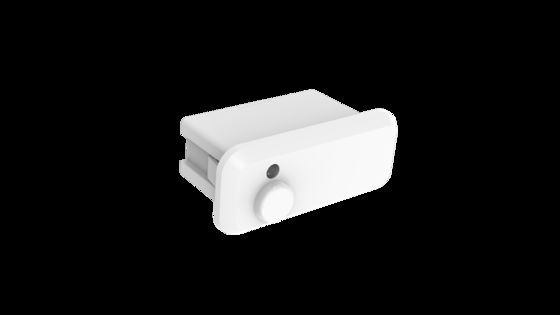

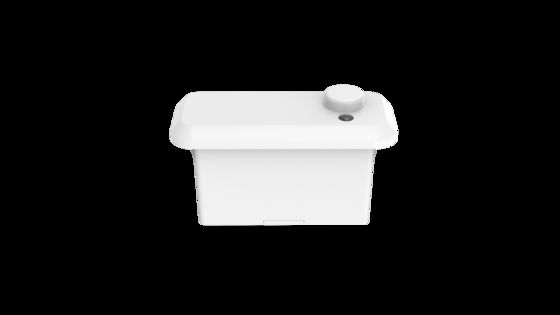

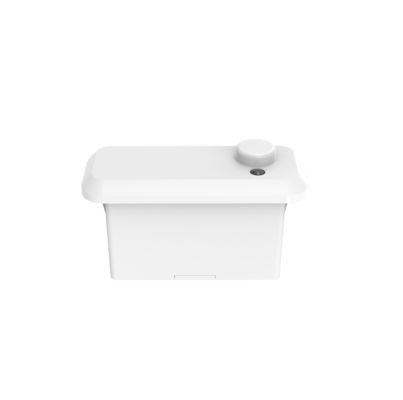

2.4G Draadloze Groepering PIR Bewegingssensor, PWM Dimmen, Zhaga book20 Interface MC182D 99 1 B
| Plaats van herkomst | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MC182D 99 1 B |
| Min. bestelaantal | 100 -stcs |
| Prijs | Onderhandelbaar |
| Verpakking Details | Clapboard + Carton (K = A) |
| Levertijd | 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4 |
| Betalingscondities | T/t |
| Levering vermogen | 10000 pc's/maand |
Productdetails
| Bedrijfsspanning | 12 ± 1VDC | Bedrijfsstroom | 60 ± 5 mA |
|---|---|---|---|
| Uitgangssignaal | PWM Diming -signaal | Montagehoogte | 3M (4m max) |
| Bedrijfstemperatuur | -25℃-55℃ | Certificaat | CE |
| Levensduur | 5 jaar garantie @ta (indoor) | ||
| Markeren | 2.4G wireless motion sensor,PIR motion sensor with PWM dimming,Zhaga book20 motion sensor |
||
Productomschrijving
2.4G Draadloze Groepering PIR Bewegingssensor, PWM Dimmen, Zhaga book20 Interface
Productkenmerken
- Ingebouwde aanwezigheidssensor, standaard zhaga20 interface
- Gebruikt PIR bewegingsdetectietechnologie, ondersteunt max. installatiehoogte van 4m
- 5 jaar productgarantie
- Bewegings- en daglichtsensfunctie
- Toepasbaar voor kantoor-, klasomgevingen waar bewegingsdetectie vereist is
- Groepering netwerken via 2.4G draadloos, geen koppeling of gateway nodig
- Output PWM dim, 2-staps/3-staps dimfunctie
- Alle sensorparameters kunnen worden ingesteld met een afstandsbediening
Technische Parameters
| Ingang | |
|---|---|
| Nominale Spanning | 12±1VDC |
| Werkstroom | 60±5mA |
| Rimpelspanning | <100mVp-p |
| Uitgang | |
| Uitgangssignaal | MC182D 99 1 B PWM dimsignaal |
| Sensorparameters | |
| Detectiemodus | PIR detectie |
| Detectiegebied | 100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15) |
| Houdtijd | 30s/1min/3min/5min/10min/20min/30min(MH17)； 30s/1min/3min(MH15) |
| Stand-by Periode | 0s/10s/1min/3min/5min/10min/30min/+∞(MH17); 5min/10min/+∞(MH15) |
| Stand-by DIM Niveau | 10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15) |
| Daglichtsensor | Daglichtdrempel: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Uitschakelen)(MH17) 15Lux/50Lux/(Uitschakelen)(MH15)(Omgevingslicht diffusie toestand) Daglichtoogst: 100L/200L/300L/400L/500L/600L/Uitschakelen (MH17druk op "P" om daglichtoogstmodus te activeren) |
| Detectiebereik (Radius) | Plafondmontage 3m hoog:0.6~1m/s ≥3m；tangentiële richting testen Beweging en kleine beweging: r≥2.5m Testconditie: 100% gevoeligheid, 60㎡binnen open ruimte.Omgevingstemperatuur 25℃ |
| Installatiehoogte | 3m (4m Max) |
| Draadloze Parameters | |
| Bedrijfsfrequentie | 2.400-2.483GHz |
| Zendvermogen | 6dBm |
| Groep | Eén groep max. knooppunten 32 stuks |
| Zendafstand | 15m MAX (punt-naar-punt open gebied transmissieafstand) |
| Omgeving | |
| Werktemperatuur (Ta) | -25℃-55℃ |
| Opslagtemperatuur | -40℃~+80℃ vochtigheid: ≤85% (niet-condenserend) |
| Certificeringsnormen | |
| Certificering | CE |
| Milieuvereisten | Voldoen aan RoHS 2.0, Reach vereisten |
| IP-classificatie | IP20 |
| Beschermingsklasse | Klasse II |
| Overige | |
| Bedrading | 3-pins PH2.0 terminal |
| Installatievereisten | Externe zhaga book20 installatie |
| Verpakkingsvereisten | Kartonnen scheidingswand + Doos (K=A) |
| Nettogewicht | 16±3g |
| Levensduur | 5 jaar garantie @Ta binnen |
Functiebeschrijving
| √AAN-UIT functie | Stand-by Periode ingesteld op "0s" |
| √2-staps dimmen | Stand-by Periode ingesteld op "+∞" |
| √3-staps dimmen | Stand-by Periode ingesteld op "10s/1min/3min/5min/10min/30min" |
| √Daglichtoogst | Stand-by Periode ingesteld op "510s/1min/3min/5min/10min/30min" |
| Daglichtprioriteit | N.v.t. |
| √Groepering | Afstandsbediening groep "1-16" en Rx-signaal instellen voor sensor |
Diagrammen
Afmeting (eenheid: mm)
Functie
Bedrading
Installatie-instructie
Detectiebereik
Afstandsbediening
MH15
MH17
Initialisatie
Na het inschakelen schakelt de sensor automatisch het licht in met 100% helderheid en voert een zelfcontrole uit gedurende 45-60 seconden. Tijdens de initialisatie kan de sensor geen beweging detecteren. Na de initialisatie gaat hij naar de detectiemodus en behoudt de lamp tijdens deze periode een helderheid van 100%.
Fabrieksinstelling
Gevoeligheid: 100%, Houdtijd: 5s, Daglichtsensor: Uitgeschakeld, Stand-by periode: 0s, Stand-by dimniveau: 10%
Toepassingsmelding
- De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.
- PIR-sensor kan geen materialen doordringen, zorg ervoor dat er geen obstakel is tussen de sensor en bewegende personen/objecten.
- De sensor kan moeite hebben om personen te detecteren als ze dikke kleding dragen in de koude winter.
- Warmtesignalen worden beschouwd als bewegingssignalen om de sensor te activeren. Vermijd de sensor te richten op airconditioning of andere warmtebronnen.
- De sensor is alleen voor binnengebruik. Buitenlicht kan de detectie van de sensor beïnvloeden.
- Vanwege continue verbetering kunnen de inhoud van deze instructie zonder voorafgaande kennisgeving worden gewijzigd.
- De dimprestaties kunnen verschillen bij gebruik met verschillende 0-10V drivers.
- De daglichtdrempel wordt gemeten in een zonnige omgeving zonder schaduw en diffuse reflectie van omgevingslicht. Het luxniveau van de omgeving kan verschillen in verschillende omgevingen, weersomstandigheden, klimaten, tijdstippen en seizoenen.
- De detectieafstand is gerelateerd aan de hoogte van personen, montagehoogte, montagehoek, werktemperatuur van de omgeving, enz. Wanneer de omgevingstemperatuur het bereik van de lichaamstemperatuur van de mens (36&2103~37&2103/96.8~98.6&2109) nadert, zal de PIR-bewegingsdetectie aanzienlijk verzwakken of niet reageren. Wanneer de omgevingstemperatuur of de temperatuur van het LED-paneel hoger is dan 55&2103/131&2109, kunnen valse triggers optreden, probeer de detectiegevoeligheid te verminderen om te verbeteren. Als valse triggers blijven optreden, is de PIR-sensor mogelijk niet geschikt voor gebruik in de ruimte.
- Het gegeven detectiegebied is een typische waarde die is gemeten door testers van 165 cm hoog in een binnenomgeving.
- Dit product moet worden gebruikt met een spanningsgestabiliseerde DC-voeding waarvan de ingangsspanning stabiel is en de rimpelfactor laag is (rimpelcoëfficiënt lager dan 100mV; belastingsstroom groter dan 25mA).
- Bij installatie in een nieuwe omgeving, installeer en test eerst minimaal 5 producten voordat u massaal installeert.
Overwegingen voor PIR-toepassingen:
PIR is een piëzo-elektrische infraroodsensor die veranderingen in infraroodstralen detecteert. Let tijdens het daadwerkelijke gebruik op de volgende zaken:
- Bij detectie van andere warmtebronnen dan het menselijk lichaam
- Wanneer de temperatuur van de warmtebron niet verandert of de warmtebron niet beweegt
- Andere gerelateerde omgevingsfactoren en schendingen van het PIR-toepassingsprincipe hebben invloed
Potentiële valse trigger scenario's:
- Wanneer kleine dieren het detectiebereik binnenkomen
- Wanneer infraroodstralen van zonlicht, autokoplampen, gloeilampen, enz. rechtstreeks op de sensor worden blootgesteld
- Wanneer de temperatuur in het detectiebereik drastisch verandert door warme lucht, koude lucht van koude kasapparatuur, waterdamp van luchtbevochtigers, enz.
Potentiële niet-trigger scenario's:
- Wanneer er stoffen zoals glas en acryl zijn die de transmissie van infraroodstralen tussen de sensor en het detectieobject blokkeren
- De warmtebron binnen het detectiebereik beweegt nauwelijks of beweegt met hoge snelheid
