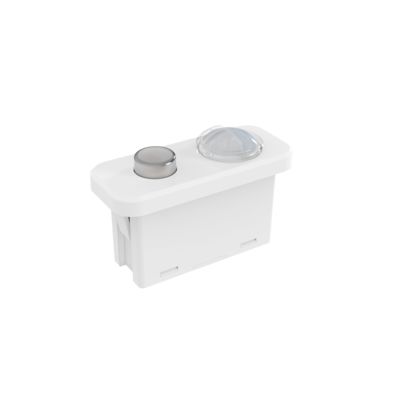

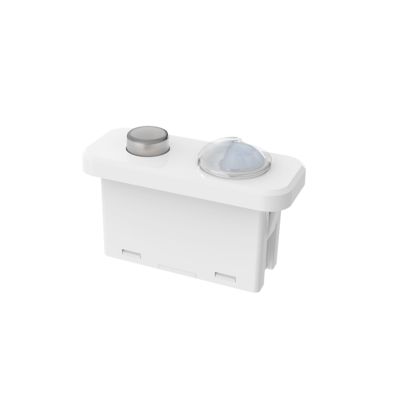

2.4G draadloze PIR-bewegingssensor, 0-10V dimming, Zhaga book20 Installatie MC182D IR B

  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
  • 2.4G Wireless Grouping PIR Motion Sensor, 0-10V Dimming, Zhaga book20 Installation MC182D IR B
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE
Modelnummer MC182D IR B
Min. bestelaantal 100 -stcs
Prijs Onderhandelbaar
Verpakking Details Clapboard + Carton (K = A)
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/t
Levering vermogen 10000 pc's/maand
Productdetails
Bedrijfsspanning 12 ± 1VDC Bedrijfsstroom 60 ± 5 mA
Uitgangssignaal 0-10vdc dimmensignaal Montagehoogte 3M (4m max)
Bedrijfstemperatuur -25℃-55℃ Certificaat CE
Levensduur 5 jaar garantie @ta (indoor)
Markeren

2.4G wireless motion sensor

,

PIR motion sensor with 0-10V dimming

,

Zhaga book20 wireless motion sensor
Laat een bericht achter
Productomschrijving

ToepassingsmeldingFeatures]De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.



  • Gebruikt PIR-bewegingsdetectietechnologie, ondersteunt een maximale installatiehoogte van 4m
  • 5 jaar productgarantie
  • Bewegings- en daglichtsensfunctie
  • Toepasbaar voor kantoor-, klasomgevingen waar bewegingsdetectie vereist is
  • Groepering van netwerken via 2.4G draadloos, geen koppeling of gateway nodig.
  • Output 0-10V dim, 2-staps/3-staps dimfunctie.
  • Alle sensorparameters kunnen worden ingesteld met een afstandsbediening.
  • [



Toepassingsmelding]De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.



Nominale spanning
12±1VDC Werkstroom
60±5mA Rimpelspanning
<100mVp-p Output
Uitgangssignaal
MC182D 99 B 0-10VDC dimsignaal
Sensor
ParametersDetectiemodus
PIR-detectie Detectiegebied
100% /75%/50%/25%(MH17)；100% / 50%/25%(MH15) Houdtijd
30s/1min/3min/5min/10min/20min/30min(MH17)；

30s/1min/3min(MH15)

Stand-by Periode
0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5min/10min/ +∞(MH15)

Stand-by DIM Niveau
10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15) Detectiebereik (Radius)
Daglichtdrempel 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Uitschakelen)(MH17)

15Lux/50Lux/(Uitschakelen)(MH15)(Omgevingslicht diffusie staat)

Daglichtoogst
100L/200L/300L/400L/500L/600L/Uitschakelen

(MH17druk op 'P' om de daglichtoogstmodus te activeren)

Stand-by Dim Niveau
10%/ 20%/ 30%/ 50% (MH17);10%/ 30%(MH15) Detectiebereik (Radius)
Plafondinstallatie 3m hoog:0.6~1m/s ≥3m; tangentiële richting testen

Beweging en kleine beweging: r≥2.5m

Testconditie: 100% gevoeligheid, 60°binnen open ruimte. Omgevingstemperatuur 25℃

Installatiehoogte
3m (4m Max ) Draadloze Parameters
Bedrijfsfrequentie
2.400-2.483GHz Zendvermogen
6dBm Groep
Eén groep max. knooppunten 32 stuks Zendafstand
15m MAX (punt-naar-punt open gebied transmissieafstand) Omgeving
Werktemperatuur (Ta)
-25℃-55℃ Opslagtemperatuur
-40℃~+80℃ vochtigheid: ≤85% (niet-condenserend) Certificering
StandardsCertificering
CE Milieuvereisten
Voldoen aan RoHS 2.0, Reach vereisten IP-classificatie
IP20 Beschermingsklasse
Klasse II Overige
sBedrading
Installatie-instructies Installatievereisten
Externe Zhaga Book20 installatie Verpakkingsvereisten
Tussenschot + Karton (K=A) Nettogewicht
16±3g Levensduur
5 jaar garantie @Ta binnen [



Toepassingsmelding]De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.



Stand-by Periode ingesteld op "0s" √2-staps dimmen
Stand-by Periode ingesteld op "+∞", √3-staps dimmen
Stand-by Periode ingesteld op "10s/1min/3min/5min/10min/30min" √Daglichtoogst
Stand-by Periode ingesteld op "510s/1min/3min/5min/10min/30min" Daglichtprioriteit
N.v.t. √Groepering
Groep op afstand "1-16" en stel Rx-signaal in voor sensor [



Toepassingsmelding]De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.



  • Functie

2.4G draadloze PIR-bewegingssensor, 0-10V dimming, Zhaga book20 Installatie MC182D IR B

  • Bedrading

2.4G draadloze PIR-bewegingssensor, 0-10V dimming, Zhaga book20 Installatie MC182D IR B



  • Installatie-instructies

2.4G draadloze PIR-bewegingssensor, 0-10V dimming, Zhaga book20 Installatie MC182D IR B



  •

2.4G draadloze PIR-bewegingssensor, 0-10V dimming, Zhaga book20 Installatie MC182D IR B[2.4G draadloze PIR-bewegingssensor, 0-10V dimming, Zhaga book20 Installatie MC182D IR B



ToepassingsmeldingBereik]De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.



2.4G draadloze PIR-bewegingssensor, 0-10V dimming, Zhaga book20 Installatie MC182D IR B



Toepassingsmelding]De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.MH17



2.4G draadloze PIR-bewegingssensor, 0-10V dimming, Zhaga book20 Installatie MC182D IR B



[



2.4G draadloze PIR-bewegingssensor, 0-10V dimming, Zhaga book20 Installatie MC182D IR B



Toepassingsmelding]De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.



[



Toepassingsmelding]De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.



[



Toepassingsmelding]De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.



  • PIR-sensoren kunnen geen materialen doordringen, zorg ervoor dat er geen obstakel is tussen de sensor en bewegende personen/objecten.
  • Het kan moeilijk zijn voor de sensor om personen te detecteren als ze dikke kleding dragen in de koude winter.
  • Warmtesignalen worden beschouwd als bewegingssignalen om de sensor te activeren. Vermijd de sensor te richten op airconditioning of andere warmtebronnen.
  • De sensor is alleen voor binnengebruik. Buitenlicht kan de detectie van de sensor beïnvloeden.
  • Vanwege continue verbetering kunnen de inhoud van deze instructie zonder voorafgaande kennisgeving worden gewijzigd.
  • De dimprestaties kunnen verschillen bij gebruik met verschillende 0-10V drivers.
  • De daglichtdrempel wordt gemeten in een zonnige omgeving zonder schaduw en diffuse reflectie van omgevingslicht. Het luxniveau van de omgeving kan verschillen in verschillende omgevingen, weersomstandigheden, klimaten, tijdstippen en seizoenen.
  • De detectieafstand is gerelateerd aan de lengte van personen, montagehoogte, montagehoek, omgevingstemperatuur, enz. Wanneer de omgevingstemperatuur de lichaamstemperatuurbereik (36℃~37℃/96.8~98.6℉) nadert, zal de PIR-bewegingsdetectie aanzienlijk verzwakken of niet reageren. Wanneer de omgevingstemperatuur of de temperatuur van het LED-paneel hoger is dan 55℃/131℉, kunnen valse triggers optreden, probeer de detectiegevoeligheid te verlagen om te verbeteren. Als er valse triggers blijven optreden, is de PIR-sensor mogelijk niet geschikt voor gebruik in de ruimte.
  • Het gegeven detectiegebied is een typische waarde die is gemeten door testers van 165 cm hoog in een binnenomgeving.
  • Dit product moet worden gebruikt met een spanningsgestabiliseerde
  • DCvoeding waarvan de ingangsspanning stabiel is en de rimpelfactor laag is (rimpelingsfactor lager dan 100mV; belastingsstroom groter dan 25mA). Bij installatie in een nieuwe omgeving, installeer en test eerst minimaal 5 producten voordat u massaal installeert.PIR is een piëzo-elektrische infraroodsensor die veranderingen in infraroodstralen detecteert. Let tijdens het daadwerkelijke gebruik op de volgende zaken, zoals: detectie van andere warmtebronnen dan het menselijk lichaam, de temperatuur van de warmtebron verandert niet of de warmtebron beweegt niet, en andere gerelateerde omgevingsfactoren en schendingen van het PIR-toepassingsprincipe.
  • Bij detectie van andere warmtebronnen dan het menselijk lichaam door de volgende verschijnselen, kan de PIR vals worden geactiveerd.
  •       1. Wanneer kleine dieren het detectiebereik binnendringen
  •       2. Wanneer ver-infraroodstralen van zonlicht, autokoplampen, gloeilampen, enz. rechtstreeks op de sensor vallen

      3. Wanneer de temperatuur in het detectiebereik drastisch verandert door warme lucht, koude lucht van koude kasapparatuur, waterdamp van luchtbevochtigers, enz.

Bij detectie van warmtebronnen door de volgende verschijnselen kan de PIR niet worden geactiveerd

     1. Wanneer er stoffen zoals glas en acryl zijn die de transmissie van ver-infraroodstralen tussen de sensor en het detectieobject blokkeren.

  •      2. De warmtebron binnen het detectiebereik beweegt nauwelijks of beweegt met hoge snelheid.
