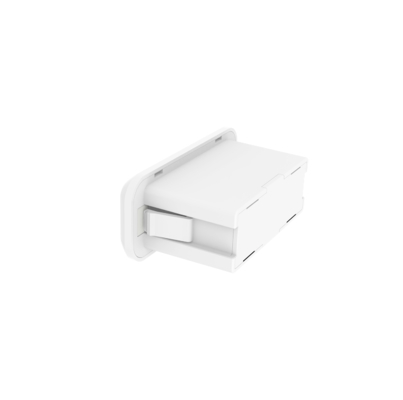

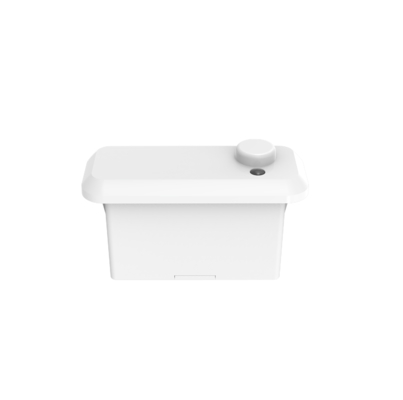

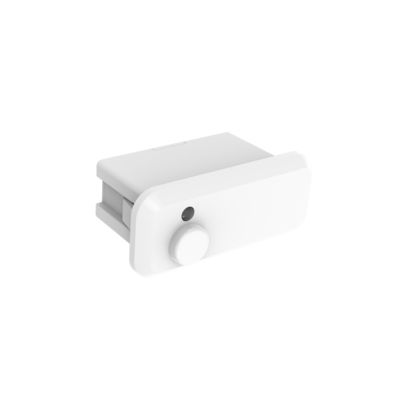

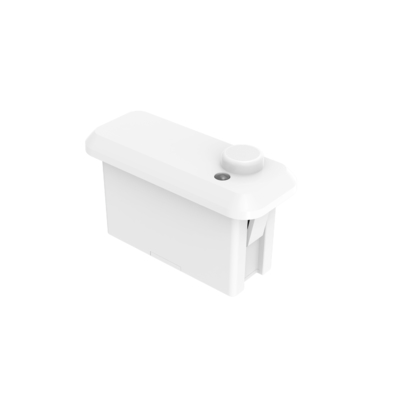

2.4G RF draadloos netwerk microgolfsensor voor paneel en lineair licht met daglichtopvangfunctie

Place of Origin Shenzhen, China
Merknaam Merrytek
Certificering CE
Model Number MC182D 99 B/ MC182D 99 1 B
Minimum Order Quantity 100PCS
Prijs Onderhandelbaar
Packaging Details Clapboard + Carton (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Operating Voltage 12±1VDC Operating current 90±5mA
Output signal 0-10VDC dimming signal/ PWM dimming signal Mounting Height 3m (4m Max )
Operating Temperature -35℃-60℃ Certificate CE
Lifetime 5 years warranty @Ta
Laat een bericht achter
Productomschrijving

[Gegevens van het product]



  • Ingebouwde aanwezigheidssensor, standaard interface zhaga20
  • Gebruik de gepatenteerde 24GHz microwave antenne technologie, ondersteunt 4m max. installatie hoogte
  • Met Duitse RF-technologie, 5 jaar productgarantie
  • Beweging, kleine beweging en daglicht sensor functie
  • Geschikt voor badkamers, woonkamers, keukens en andere omgevingen waar beweging, kleine bewegingsdetectie vereist is
  • Groeperende netwerken via 2.4G draadloos, geen koppeling of gateway nodig.
  • Uitgang 0-10V dim of PWM dim, 2-stap/3-stap dimfunctie.
  • Alle sensorparameters kunnen met de afstandsbediening worden ingesteld.



[Parameters]



Invoer
Nominale spanning 12 ± 1 VDC
Werkstroom 90 ± 5 mA
Ripple Spanning < 100mVp-p
Output
Uitgangssignaal MC182D 99 B1 MC182D 99 1 B1
0-10VDC dimmingssignaal PWM dimmingsignaal
SensorPArameeters
Werkfrequentie 24 GHz~24,25 GHz, ISM-band
Overdraagkracht 6 dBm max.
Detectiegebied 100% / 75%/50%/25% ((MH17);100% / 50%/25% ((MH15)
Houd tijd

30s/1min/3min/5min/10min/20min/30min ((MH17));

30s/1min/3min ((MH15)

Stand-byperiode

0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5min/10min/ +∞(MH15)

Stand-by DIM-niveau 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% ((MH15)
Daglichtsensor Daglichtdrempel

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux ((Ontschakeld)) ((MH17)

15Lux/50Lux/(uitgeschakeld) ((MH15) ((omgevingslichtverspreidende toestand)

Dagoogst

100L/200L/300L/400L/500L/600L/Onbruikbaar

(MH17 druk op P) Ga in de daglicht oogstmodus)

Stand-by dimniveau 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% ((MH15)
Detectiebereik (radius)

Plafondinstallatie 3 m hoog

Beweging en kleine bewegingen: r≥2,5 m

Testvoorwaarde: 100% gevoeligheid, 60 m2 open ruimte binnen

Installatiehoogte 3 m (4 m max.)
Draadloze parameters
Werkfrequentie 2.400-2.483 GHz
Overdraagkracht 6 dBm
Groep Een groep max. knooppunten 32 stuks
Transmissieafstand 15m MAX ((punt-tot-punt transmissieafstand op open gebied)
Milieu
Werktemperatuur (Ta) -35°C-60°C
Bergingstemperatuur -40°C tot +80°C luchtvochtigheid: ≤85% (niet-condenserend)
CertificeringSTandaards
Certificering CE
Milieueisen Voldoen aan RoHS 2.0, Reach-vereisten
IP-classificatie IP20
Beschermingsklasse Klasse II
anderes
Bedrading 3 pin PH2.0-terminal
Installatievereisten Externe zhaga book20 installatie
Verpakkingseisen Plaat + karton (K=A)
Nettogewicht ± 3 g
Levensduur 5 jaar garantie @ Ta



[Functiebeschrijving]



RON-OFF-functie

Stand-by-periode wordt ingesteld op 0 s
R2 stappen dimmen Stand-by-periode wordt ingesteld op ?? + ∞, daglichtsensor wordt ingesteld op ?? hoog
R3 stappen dimmen Stand-by-tijd wordt ingesteld op ¥5min/10min
RDagoogst Stand-by-periode wordt ingesteld op +∞, daglichtsensor op LOW/MED
Daglichtprioriteit N/A
RGroepering Verwijderde groep 1-8 en stel Rx-signaal voor sensor



[Grafiek]

  • Afmeting (eenheid: mm)

2.4G RF draadloos netwerk microgolfsensor voor paneel en lineair licht met daglichtopvangfunctie 02.4G RF draadloos netwerk microgolfsensor voor paneel en lineair licht met daglichtopvangfunctie 1

  • Functie

2.4G RF draadloos netwerk microgolfsensor voor paneel en lineair licht met daglichtopvangfunctie 2

  • Bedrading

2.4G RF draadloos netwerk microgolfsensor voor paneel en lineair licht met daglichtopvangfunctie 3

  • Installatie-instructie

2.4G RF draadloos netwerk microgolfsensor voor paneel en lineair licht met daglichtopvangfunctie 42.4G RF draadloos netwerk microgolfsensor voor paneel en lineair licht met daglichtopvangfunctie 5



[Detectiebereik]

2.4G RF draadloos netwerk microgolfsensor voor paneel en lineair licht met daglichtopvangfunctie 6

2.4G RF draadloos netwerk microgolfsensor voor paneel en lineair licht met daglichtopvangfunctie 7

Motiesignaal          Kleinschaligbewegingssignaal

Mensen aanwezigheid:het menselijk lichaam in het detectiegebied te detecteren omgrootbewegingssignalen(wandelen)om de inductie te startenenhet uitgangsniveau (zoals het aan- en uitschakelen van regelaarlichten) en vervolgens het detecterenkleine bewegingsignalen (lichaam naar voren, achteruit leunend, ledematen schommelen, hoofd schudden, typen, mobiele telefoons spelen, enz.)Kleine moties- Ja.a.Het is belangrijk om te kijken of er sprake is van een zwakke buik, en om de vitale ademhalingsfuncties van de mens te detecteren, veroorzaakt door de buikholte, borstvergroting,enz.De Commissie heeft de Commissie verzocht om een verslag uit te brengen over desbesturingslichtsaltijd aan)



Menselijke afwezigheid: geen signaal wordt waargenomen in het detectiegebied en laag uitgangsniveau (controlelamp uitgeschakeld)



[Afstandsbediening]MH15



2.4G RF draadloos netwerk microgolfsensor voor paneel en lineair licht met daglichtopvangfunctie 8

MH17



2.4G RF draadloos netwerk microgolfsensor voor paneel en lineair licht met daglichtopvangfunctie 9

2.4G RF draadloos netwerk microgolfsensor voor paneel en lineair licht met daglichtopvangfunctie 10



[Initialisatie]



Na aanschakeling wordt het licht automatisch ingeschakeld bij 100% helderheid en wordt het zelf gecontroleerd op 45s-60s. Tijdens de initialisering kan de sensor geen beweging detecteren.Het gaat in sensormodus na initialisatie, waarbij de lamp 100% helderheid behoudt.



[Standaardinstelling]

Gevoeligheid: 100%, wachttijd: 5 s, daglichtsensor: uitgeschakeld, stand-byperiode: 0 s, stand-by dim niveau: 20%



[Mededeling van toepassing]

Ik...De sensor moet door een professionele elektricien worden geïnstalleerd.

Ik...Het product heeft een goed doorlaatvermogen voor kunststof, hout, enz., maar de microwave-module-antenne mag geen metalen accessoires of metalen schelpen, glazen schelpen, enz. direct voor of in de buurt hebben,Anders beïnvloedt het de antenne-uitzending en ontvangst..

Ik...De detectieafstand wordt beïnvloed door de installatiehoogte, de grootte van het te detecteren voorwerp, de bewegingssnelheid, de impact van de installatieomgeving,en de sensorafstand in verschillende richtingen zal een zekere mate van variabiliteit hebben.

Ik...De daglichtdrempel is in een zonnige omgeving, geen schaduwen, en omgevingslicht diffuse reflectie omstandigheden.de door de lichtsensor gedetecteerde daglichtwaarde kan verschillen.

Ik...De installatieafstand van het product wordt aanbevolen op meer dan 1,5 m; de installatieafstand tussen het product en de router moet meer dan 1,5 m bedragen,met een vermogen van niet meer dan 50 W,.

Ik...Het montagevlak van het product (bijv. aluminium substraat, PCB-bord) moet een bepaald hoogteverschil hebben met het antennevlak van de magnetron.en het antennevlak van de microgolfmodule moet met meer dan 5 mm hoger zijn dan het nabijgelegen vlak om het beste detectie-effect te bereiken.

Ik...Er moet een gelijkstroomstroomvoorziening met een stabiele uitgangsspanning, lage stroom en een rimpelcoëfficiënt worden gebruikt, de rimpel van de stroomvoorziening moet kleiner zijn dan 50 mV,en de minimale belastingstroom van de voedingsbron meer dan 120mA bedraagt, en het wordt ook aanbevolen om een elektrolytische condensator van ten minste 100 uF op de VCC-terminal van de ingangsvoeding te plaatsen.

Ik...Installatie van het product zo ver mogelijk van grote metalen apparatuur, leidingen, airconditioningluchten, uitlaatluchten, rookmachines en andere scènes;om te voorkomen dat trillingen van de apparatuur het detectie-effect beïnvloeden.

Ik...De microgolvemodule moet zich niet in de buurt van de stroomvoorziening van de wisselstroom aandrijving bevinden, weg van de stroomvoorziening van de rechtgeverbruggerbrug, transformator, schakelbuizen en andere apparaten met een hoog vermogen,om interferentie van hoogfrequente signalen met de normale werking van de magnetron te voorkomen.

Ik...Productontwerp: het antenneoppervlak van de microgolfmodule en de nabijgelegen circuits om de stroom van grote stromen te voorkomen, waarbij transformatoren of hoogfrequente componenten in de buurt worden vermeden;De afstand moet zo ver mogelijk meer dan 10 mm bedragen..

Ik...Bij bedrading mogen de kant van de antenne en de kant van het onderdeel aan de achterkant van het product niet bedekt zijn door draden of door grote stromen stromen.met een vermogen van meer dan 50 W,.

Ik...De voorzijde van het product en de nabijgelegen delen mogen niet worden voorzien van metalen accessoires of glazen blokken, zodat de normale werking van de sensor niet wordt beïnvloed;terwijl de dikte van het plastic zoveel mogelijk te kiezen minder dan 1 mm, te dik zal de detectie van de microgolfmodules en de richting beïnvloeden; het vlak van de microgolfantenne en de afstand van de schelp moeten groter zijn dan 3,2 mm

Ik...Het antenneoppervlak van het product en het metalen vlak (aluminiumsubstraat, ijzeren shell) moeten een bepaald hoogteverschil hebben, de aanbevolen afstand is meer dan 0,5 mm.

Wanneer de productstructuur, de voedingsmodus/circuit, de sensorantenne voordek enz. verandert, dient u de sensorfabrikant te informeren om te bevestigen dat het product niet verkeerd werkt.Anders:, draagt de fabrikant geen verantwoordelijkheid voor de afwijking.
