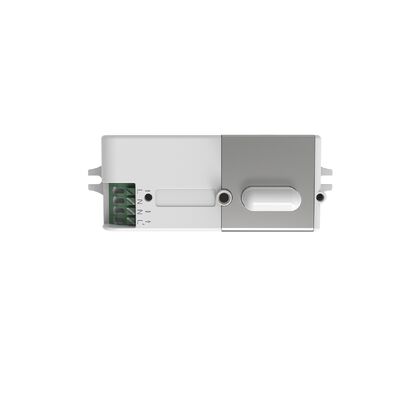

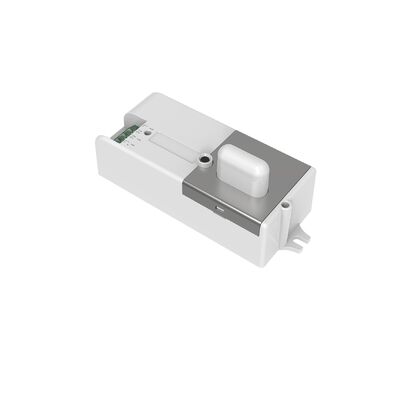

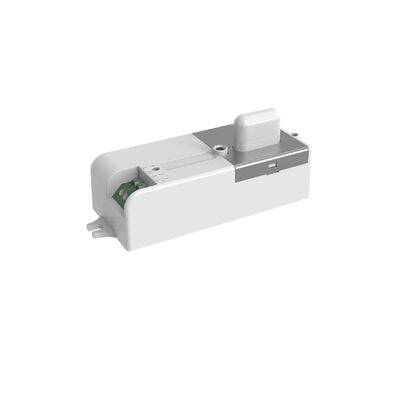

Ultra Slim Tri-proof Light ON/OFF Motion Sensor, voldoet aan de nieuwste ERP-standaard, Dip Switch-instelling
| Plaats van herkomst | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE, RED |
| Modelnummer | MC098S 3 |
| Min. bestelaantal | 100 stuks |
| Prijs | Onderhandelbaar |
| Verpakking Details | Bubbelzak + Karton + Karton ((K=A)) |
| Levertijd | 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 4 |
| Betalingscondities | T/T |
| Levering vermogen | 10000 stuks/maand |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Nominale spanning | 220-240 V wisselstroom, 50 Hz/60 Hz | Stand-by-vermogen | ≤0,5W |
|---|---|---|---|
| Werkmodus | AAN/UIT-functie | Laadvermogen | 400 W (inductief); 800W (resistief) |
| Montagehoogte | 2,5-6m | Levensduur | 5 jaar garantie @Ta 230V vollast |
| Markeren | ultra dunne triproof lichtbewegingssensor,aan- en uitgeschakelde bewegingssensor met schakelaar,ERP-compatibele bewegingssensorlamp |
||
Productomschrijving
Ultra Slim Tri-proof Light ON/OFF Bewegingssensor
Productkenmerken
- Low Impedance sensor antenne patent helpt anti-interferentie van draadloze signalen zoals 5G, Wi-Fi, Bluetooth
- Gepatenteerd dipolantenneontwerp zorgt voor betrouwbare detectie, waardoor valse triggers worden vermeden wanneer de sensor is ingebouwd in metalen LED-platen
- Voldoet aan de RED-goedkeuringsnormen
- Niet-geïsoleerde schakelvoeding houdt PF-waarde in overeenstemming met de nieuwste ERP-normen
- Aanpasbare detectiegevoeligheid via DIP-schakelaars voor verschillende installatieplaatsen
- Ultra-slim ontwerp speciaal voor tri-proof LED-lampen
- Ondersteunt een maximale bevestigingshoogte van 6 meter
- 5 jaar garantie
Technische parameters
| Invoerspecificaties | |
|---|---|
| Werkspanningsbereik | 198-264V wisselstroom, 50Hz/60Hz |
| Nominale spanning | 220-240V wisselstroom, 50Hz/60Hz |
| Stand-by-vermogen | ≤ 0,5 W |
| Overspanningstest | L-N: 1 kV |
| Specificaties voor de uitvoer | |
| Werkwijze | ON/OFF-functie |
| Type lading | Inductief of resistief |
| Vervoervermogen | 400W (inductief); 800W (resistief) |
| Max. overspanningscapaciteit | 30A (50% Ipeak, tweed = 500uS, 230Vac volle belasting, koude start); 60A (50% Ipeak, tweed = 200uS, 230Vac, volle belasting, koude start) |
| Sensorparameters | |
| Werkfrequentie | 5.8 GHz ±75 MHz, ISM-band |
| Overdraagkracht | 0.5mW max. |
| Houd tijd | 5s/30s/90s/5min/20min/30min |
| Gevoeligheid voor detectie | 100%/75%/50%/25% |
| Daglichtsensor | 2Lux/10Lux/30Lux/50Lux/uitgeschakeld |
| Detectie van de straal | 4-6 m (montagehoogte 3 m) |
| Montagehoogte | 2.5-6m ondersteund, 4m voor maximale detectieradius |
| Het detecteren van hoek | 150° (wandmontage), 360° (plafondmontage) |
| Operatieomgeving | |
| Werktemperatuur | -25°C tot +60°C |
| Bergingstemperatuur | -40°C tot +80°C (vochtigheid: 10%-95% Niet-condenserend) |
| Certificaatnormen | |
| Veiligheidsnormen | De in bijlage I vermelde voorschriften gelden ook voor de volgende categorieën: |
| EMC-normen | Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen als een onderdeel van de chemische stoffen beschouwd, niet als onderdeel van de chemische stoffen. |
| Milieueisen | Conform aan RoHS |
| Certificaat | CE, RED |
| Andere specificaties | |
| Bedrading | Inperst-type terminals, draaddiameter: 0,75-1,5 mm2 |
| IP-classificatie | IP20 |
| Beschermingsklasse | Klasse II |
| Installatie | Ingebouwd |
| Afmeting | 77.5 × 34.5 × 22 mm |
| Pakket | Bubbelzak + Klapboard + Karton (K=A) |
| Nettogewicht | 58 ± 2 g |
| Levensduur | 5 jaar garantie @Ta 230V volle belasting |
Opmerking: Het detectiegebied wordt beïnvloed door het volume van het bewegende voorwerp en de bewegingssnelheid.
Beschrijving van de functie
Aan/uit functie
De sensor is ontworpen om slechts één belasting aan te sluiten.
Stralingspatroon
Plafondmontage
Plafondhoogte: 3 m
Gevoeligheid: 100%/75%/50%/25%
Gevoeligheid: 100%/75%/50%/25%
Normale beweging (snelheid: 1 m/s)
Langzaam bewegen (snelheid: 0,3 m/s)
Plafondhoogte: 6 m
Gevoeligheid: 100%/75%
Gevoeligheid: 100%/75%
Normale beweging (snelheid: 1 m/s)
Langzaam bewegen (snelheid: 0,3 m/s)
Bij installatie op een hoogte van 6 m is slechts een detectiegevoeligheid van 100%/75% werkbaar.
DIP-schakelaarinstellingen
Instellingen van de daglichtsensor
| Schakelaar 1 | Schakelaar 2 | Schakelaar 3 | Inrichting |
|---|---|---|---|
| Aan | Aan | Aan | 2 lux |
| - | Aan | Aan | 10 lux |
| - | Aan | - | 30Lux |
| - | - | Aan | 50Lux |
| - | - | - | Afzetten |
Tijdinstellingen inhouden
| Schakelaar 4 | Schakelaar 5 | Schakelaar 6 | Inrichting |
|---|---|---|---|
| Aan | Aan | Aan | 5S |
| Aan | Aan | - | 30S |
| Aan | - | Aan | 90S |
| Aan | - | - | Vijf minuten. |
| - | Aan | Aan | 20 minuten. |
| - | - | - | 30 minuten. |
Instellingen van het detectiegebied
| Schakelaar 7 | Schakelaar 8 | Inrichting |
|---|---|---|
| Aan | Aan | 100% |
| Aan | - | 75% |
| - | Aan | 50% |
| - | - | 25% |
De daglichtsensor werkt niet en gaat aan zodra beweging wordt gedetecteerd, ongeacht omgevingslicht.
Override functie
Zet de sensor 3 keer aan/uit (ON-OFF-ON-OFF-ON) binnen 2 seconden om de sensorfunctie te overschrijven.Schakel uit en weer aan om de sensorfunctie te herstellen.
Initialisatie
Na het aanzetten van de sensor wordt het licht automatisch ingeschakeld bij 100% helderheid. Na 10 seconden wordt het licht uitgeschakeld. Tijdens het initialiseren kan de sensor geen beweging detecteren.
Fabrieksinstellingen
Detectiegebied: 100%, wachttijd: 5S, daglichtsensor: uitgeschakeld
Mededeling van toepassing
- De sensor moet door een professionele elektricien worden geïnstalleerd.
- Sensoren die in lampenbeschermers van plastic en glas zijn geïnstalleerd, verminderen de gevoeligheid.
- De lichtgevoeligheidsgrens wordt gemeten in zonnige omgevingen zonder schaduwen of diffuse reflectie van omgevingslicht.
- De sensorparameters kunnen in verschillende installatieomgevingen opnieuw moeten worden geconfigureerd.
- Deze sensor is alleen voor gebruik binnen. Buitengebruik beïnvloedt de waterdichtheid. Wind, regen en bewegende voorwerpen kunnen een valse activering veroorzaken.
- De afstand tussen alle inductieve sensoren moet groter zijn dan 3 m.
- Plaats de sensor niet in de buurt van objecten met een hoge dichtheid zoals metaal, glas of betonnen muren om valse activering te voorkomen.de microwave-reflectie kan leiden tot een valse activering - vermindering van de gevoeligheid of contact met de fabrikant voor ondersteuning.
- Zorg ervoor dat er geen bewegende signalen rond de sensor zijn (ventilatoren, gelijkstroommotoren, rioleringsbuizen, luchtuitgangen) om valse triggers te voorkomen.
- Test 5 monsters voordat deze massaal worden aangebracht in nieuwe verlichtingsprojecten.
- Productspecificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd als gevolg van voortdurende verbetering.
- Wanneer de sensor onder een metalen plaat is gebouwd, moet het oppervlak van de sensor naadloos dicht bij de metalen plaat zijn zonder ruimte.
