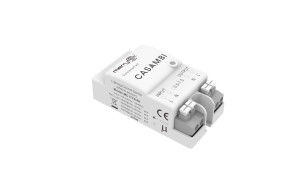

Casambi ON/OFF sensor Compact ontwerp geschikt voor de meeste lichtinstallaties

  • Casambi ON/OFF Sensor Compact Size Design Suitable for Most Light Fixtures
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE, RED, TUV
Modelnummer MC177S B1
Min. bestelaantal 100 stuks
Prijs Onderhandelbaar
Verpakking Details Bubbelzak + Klapboard + Karton(K=A)
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 3
Betalingscondities T/T
Levering vermogen 10000 stuks/maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Nominale spanning 100-240VAC 50/60HZ Stand-by-vermogen ≤ 0,5 W
Outputcontrole In-uit Montagehoogte 2.5-6m (plafondmontage)
Werktemperatuur -25 tot 60°C Certificaat CE, RED, TU
Levensduur 5 jaar garantie @ Ta
Markeren

Verlichtingsinstallaties ON/OFF sensor

,

Compacte ON/OFF-sensor

,

Casambi ON/OFF sensor
Laat een bericht achter
Productomschrijving

[Gegevens van het product]

  • Casambi Bluetooth mesh netwerk werd aangenomen, casambi App werd gebruikt om parameters te ontwerpen en set applicatie scenario's
  • Voldoen aan de nieuwe ERP-normen; laag stand-by vermogen.
  • 5.8GHz microgolven zonder licentie ISM-golfband; bulkbestelling voldoet aan de RED&TUV-goedkeuring.
  • Compact ontwerp, kan in de meeste armaturen worden ingebouwd.
  • In- en uitgangsterminals zijn handig om aan te sluiten.
  • Vijfjaren garantie



[Parameters]



Invoer
Nominale spanning 100-240VAC 50/60Hz
Stand-by-vermogen ≤ 0,5 W
Overspanningstest L-N: 1 kV
Output
Outputcontrole Aan-uit
Vervoervermogen 400W (inductief) ; 800W (resistief)
Max. overspanningscapaciteit 30A (50% Ipeak, tweed = 200us, 230Vac volle belasting, koude start)
Sensorparameter
Werkfrequentie 50,8 GHz ± 75 MHz, ISM-golfband.
Transmissievermogen 0.5mW max.
Detectie van de straal

Plafondinstallatie 3 m hoogte: 1 m/s ≥ 2,5 m, 0,3 m/s ≥ 2,5 m

Testvoorwaarde: productinstelling 100% gevoeligheid, 60m2 binnenopende ruimte
Montagehoogte 2.5-6m (plafondmontage), 2-3m (wandmontage)
Sensorgevoeligheid Casambi App-instelling
Wachttijd Casambi App-instelling
Daglichtsensor Casambi App-instelling
DraadloosParameters
BLE-modul Casambi Bluetooth
Werkfrequentie 2.402-2.480 GHz
Transmissievermogen +8 dBm (max)
Transmissieafstand 15m ((zichtbare afstand)
Identificatie van de inrichting 35481
Milieu
Werktemperatuur -25°C tot 60°C
Bergingstemperatuur -40°C~80°C, luchtvochtigheid: ≤85% (niet-condenserend)
Maximale shelltemperatuur (Tc) 80°C
Certificaatnorm
Certificaat CE, RED, TUV
MilieuVerplichting Voldoet aan RoHS 2.0, bereiken
IP-classificatie IP20
Productcategorie Klasse
andere
Bedrading met een diameter van niet meer dan 50 mm2
Installatie Ingebouwd
Pakket Bubbelzak + Klapboard + Karton(K=A)
Nettogewicht 370,8 ± 3 g
Levensduur 5 jaar garantie @ Ta



[Informatie over het product]

  • Afmeting (eenheden: mm)

Casambi ON/OFF sensor Compact ontwerp geschikt voor de meeste lichtinstallaties 0

  • Functie

Casambi ON/OFF sensor Compact ontwerp geschikt voor de meeste lichtinstallaties 1

  • Bedrading

Casambi ON/OFF sensor Compact ontwerp geschikt voor de meeste lichtinstallaties 2

Opmerking:

*De sensor is ontworpen om slechts één belasting aan te sluiten.



[Bedradingsdiagram]

Casambi ON/OFF sensor Compact ontwerp geschikt voor de meeste lichtinstallaties 3

* De sensor is ontworpen voor het aansluiten van slechts één belasting.



[Instructies voor de installatie]



Casambi ON/OFF sensor Compact ontwerp geschikt voor de meeste lichtinstallaties 4



Opmerking:

Bij de installatie, let op de voorkant van de magnetron antenne mag niet worden geblokkeerd door metaal.

De AC-invoerlijn moet een afstand van meer dan 11,5 mm van de BUCK-inductiviteit houden, anders zal de geleiding falen, zoals weergegeven in de volgende figuur.



[Detectiebereik]



Casambi ON/OFF sensor Compact ontwerp geschikt voor de meeste lichtinstallaties 5



[Initialisatie]



Wanneer de sensor voor het eerst wordt ingeschakeld, knippert de indicator 6 keer en wordt na 15 seconden uitgeschakeld.



[Standaardinstelling]



Gevoeligheid: 100%, wachttijd: app-instelling, daglichtsensor: app-instelling



[Aankondiging van de aanvraag]



  • De sensor moet door een professionele elektricien worden geïnstalleerd.
  • Microwaves kunnen geen metaal doorboren. Plaats het product niet in een gesloten of halfgesloten metalen lamp.Als de antenne door de metalen plaat moetZorg ervoor dat de bovenkant van de sensor dicht bij de metalen plaat ligt.
  • De installatie tussen de sensoren wordt aanbevolen groter te zijn dan 2 m. Houd deze afstand van draadloze apparaten zoals switches en routers.en de installatie tussen sensoren en routers wordt aanbevolen groter te zijn dan 2 mHet antenneoppervlak van de microgolfsensor moet ver van de ingangs-AC- en uitgangs-DC-stroom liggen om te voorkomen dat lage/hoge frequentiesignalen de normale werking van de microgolfsensorantenne beïnvloeden.
  • Het gevoeligheidsgedeelte is gerelateerd aan de bewegende snelheid van objecten, de grootte van bewegende objecten, de montagehoogte, de montagehoek, de werkomgeving, reflecterende materialen enz.Gezien het detectiegebied is de typische waarde die werd gemeten door 165 cm hoge testers in een open omgeving binnen.
  • Dit model is geschikt voor plafondinstallatie.en het kan het fenomeen van microgolven veroorzaken die door de wand dringen of het licht niet uitgaanAls de gevoeligheid 10% niet kan worden gebruikt, vermijd dan de installatie aan de muur of vraag de fabrikant om technische ondersteuning.
  • De daglichtdrempels worden gemeten op een zonnige dag zonder schaduw en in een toestand van diffuse reflectie van het omgevingslicht.Verschillende omgevingen en klimaat veroorzaken verschillende helderheidswaarden die de daglichtsensoren meten.
  • De sensor mag niet bedekt of verborgen zijn door metaal, PCB, LED-bak enz. De afstand tussen de sensorantenne en de omringende materialen moet groter zijn dan 5 mm.Er moeten geen metalen of PCB sporen in de buurt van de sensor antenneDe aanbevolen dikte van de dekking is 2 mm en de afstand tussen de sensorantenne en de dekking moet groter zijn dan 3,2 mm.
  • Vibratiesignalen worden beschouwd als bewegende signalen naar de activeringssensor.uitgangen voor airconditioning, uitlaatventilatoren, uitlaatluiken, trillende ventilatoren, enz. Huisdieren in het detectiegebied kunnen een valse trekker veroorzaken.
  • Het antenneoppervlak van de microgolfmodule moet ver van de ingangs-AC, uitgangs-DC, rechtlijnerbrug, transformator,schakelbuis en andere apparaten met een hoog vermogen om hoogfrequente signalen te voorkomen die de normale werking van de antenne van de microgolfsensor beïnvloeden.
  • De sensor is alleen voor gebruik binnen. Het waterdichte effect voor gebruik buiten of half buiten zal worden beïnvloed. Wind, regen en bewegende voorwerpen kunnen een valse activering veroorzaken.Wanneer de sensor in een metalen lamp is geïnstalleerd, een metalen reflecterend oppervlak of een kleine afgesloten omgeving, wordt de magnetron vele malen gereflecteerd en veroorzaakt een valse ontsteking,Verminder de gevoeligheid of vraag de fabrikant om technische ondersteuning.
  • Wanneer de omgevingstemperatuur hoger is dan 80°C, kan de bescherming tegen overtemperatuur worden geactiveerd (automatisch herstel na afkoeling)
  • Voor de nieuwe installatieomgeving wordt aanbevolen om 5 stuks monsters te testen vóór de installatie.
