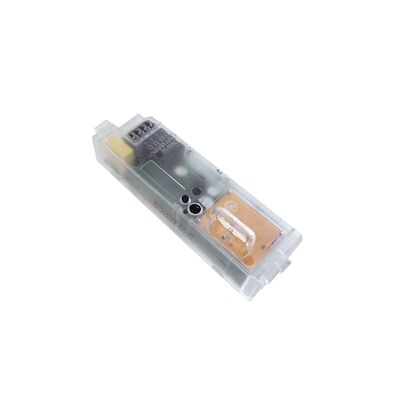

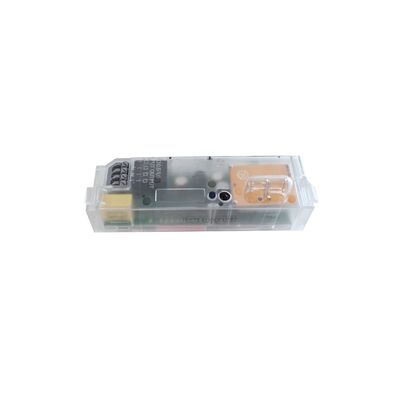

AC ON/OFF sensor veel gebruikt voor parkeerplaats, met bovenste zijkant dip schakelaar, schroefinstallatie, afstandsbediening beschikbaar

  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE, RED
Modelnummer MC098S 99 2
Min. bestelaantal 100 stuks
Prijs Onderhandelbaar
Verpakking Details Bubbelzak + Karton + Karton ((K=A))
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 4
Betalingscondities T/T
Levering vermogen 10000 pc's/maand
Productdetails
Nominale spanning 220-240VAC 50/60Hz Stand-by-vermogen ≤0,5W
Uitgangssignaal Aan/uit Werkfrequentie 5.8GHz ±75MHz, ISM-band
Installatie Hoogte 3 m (6 m max.) Levensduur 5 jaar garantie@ta
Laat een bericht achter
Productomschrijving

[Producteigenschappen]



  • Gepatenteerd ontwerp van een dipoolantenne met koppeling en adaptief algoritme, dat effectief het probleem oplost van de lage installatiehoogte van kolomvormige antennesensoren en valse triggering veroorzaakt door zijlobstraling van de antenne bij installatie in een metalen ruimte.
  • Het wordt veel gebruikt op parkeerterreinen en op andere plaatsen en lost het probleem op dat de traditionele sensor geen voertuigen kan detecteren of dat het voertuig pas kan worden gedetecteerd als het direct onder de sensor passeert
  • Sensorparameters kunnen worden ingesteld via afstandsbediening en DIP-schakelaars, eenvoudig te configureren.



[Parameters]



Invoer
Nominale spanning 220-240Vac 50/60Hz
Stand-by-vermogen ≤0,5W
Overspanningstest 1KV(L/N,EN61000-4-5)
Uitvoer
Uitgangssignaal AAN/UIT
Soort belasting Inductief of resistief
Laadvermogen 200W@230Vac (inductief); 400W@230Vac (resistief)
Max. Piekcapaciteit

7A relais

20A(50% Ipeak, twidth =200uS, 230Vac vollast, koude start);
Sensorparameters
Werkfrequentie 5,8 GHz ±75 MHz, ISM-golfband
Het overbrengen van kracht 1 mW Max.
Detectiegebied (straal)

Plafondmontagehoogte 3 m: r≥4m@0,3m/s, r≥2,5m@1m/s;

Wandmontagehoogte 3m:r≥5m@0,3m/s,r≥4m@1m/s

Testomstandigheden: Stel 100% gevoeligheid in, open 60㎡ binnenruimte.
Montagehoogte 3m (maximaal 6m)
Houd tijd vast

5s/30s/90s/5min/20min/30min (belcode)

5s/30s/1min/3min/5min/10min/20min/30min (MH10-installatie)
Detectiegebied 100%/75%/50%/25%
Daglichtsensor Normaal daglicht

2Lux/10Lux/30Lux//50Lux/Uitschakelen

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Uitschakelen (MH10setup)
Bedrijfstemperatuur -25℃…+60℃
Opslagtemperatuur -40~80℃ Luchtvochtigheid: ≤85% niet-condenserend
Certificaatnormen
Gecertificeerd CE, ROOD
EmilieuvriendelijkVereisten Voldoen aan RoHS 2.0 Reach
IPBeoordeling IP20
Ander
Model op afstand MH10; MH16; MH03
Bedrading Inpersterminals, draaddiameter: 0,5-0,75 mm2
Installatie Ingebouwd
Pakket Bellenzak+dakspaan + Karton (K=A)
Netto gewicht 40,3 ± 3 g
Levensduur 5 jaar garantie@Ta



[Functie]



AAN/UIT-functie Lichtregeling Uitschakelen of externe helderheidswaarde is lager dan de ingestelde waarde. Wanneer de microgolfsensoren de beweging van een object detecteren, wordt de sensor geactiveerd en gaat hij over naar de licht-aan-status. Het handhaaft de licht-aan-status na een vertraging en gaat vervolgens over naar de licht-uit-status.
Dimfunctie in twee stappen N.v.t
Driestaps dimfunctie N.v.t
Daglicht oogsten N.v.t
Daglichtprioriteit N.v.t



[Productinformatie]



  • Afmeting (eenheden: mm)



AC ON/OFF sensor veel gebruikt voor parkeerplaats, met bovenste zijkant dip schakelaar, schroefinstallatie, afstandsbediening beschikbaar 0



  • Functie en bedrading

AC ON/OFF sensor veel gebruikt voor parkeerplaats, met bovenste zijkant dip schakelaar, schroefinstallatie, afstandsbediening beschikbaar 1Tips voor het installeren van antennes

AC ON/OFF sensor veel gebruikt voor parkeerplaats, met bovenste zijkant dip schakelaar, schroefinstallatie, afstandsbediening beschikbaar 2Suggestie: De onderste hoek van de lichtplaat ten opzichte van de microgolfantenne moet groter zijn dan 2 mm, anders wordt de inductieafstand kleiner



[DIP-schakelaar instelling]



Functie Daglichtsensor Houd tijd vast Detectiegebied
Belcode 1 2



3

 Daglichtsensordrempel 4 5 6 Houd tijd vast 7 8 Detectiegebied
Ⅰ OP OP OP 2Lux OP OP OP 5S OP OP 100%
Ⅱ - OP OP 10Lux OP OP - Jaren '30 OP - 75%
Ⅲ - OP - 30Lux OP - OP Jaren 90 - OP 50%
Ⅳ - - OP 50Lux OP - - 5min - - 25%
Ⅴ - - - Uitzetten - OP OP 20min N.v.t N.v.t N.v.t
Ⅵ N.v.t N.v.t N.v.t N.v.t - - - 30min N.v.t N.v.t N.v.t



  • Stralingspatroon



AC ON/OFF sensor veel gebruikt voor parkeerplaats, met bovenste zijkant dip schakelaar, schroefinstallatie, afstandsbediening beschikbaar 3



[MH10-afstandsbediening]



AC ON/OFF sensor veel gebruikt voor parkeerplaats, met bovenste zijkant dip schakelaar, schroefinstallatie, afstandsbediening beschikbaar 4De sensor moet door een professionele elektricien worden geïnstalleerd. Schakel de stroom uit voordat u de DIP-schakelaar installeert, bekabelt of wijzigt.

  • Het gevoeligheidsgebied houdt verband met de bewegingssnelheid van objecten, de grootte van bewegende objecten, montagehoogte, montagehoek, werkomgeving, reflecterende materialen enz.. Het gegeven detectiegebied is een typische waarde die werd gemeten door testers van 165 cm/65 kg in een open binnenomgeving.
  • Het detectiegebied van de microgolfsensor zal bij montage aan de muur aanzienlijk groter zijn dan bij montage aan het plafond. Als u een wandplafond gebruikt, verlaag dan de gevoeligheid of neem contact op met ons bedrijf om de gebruiksinstellingen te bevestigen. De daglichtdrempels worden gemeten op een zonnige dag zonder schaduw en bij omgevingslicht met diffuse reflectie. Verschillende omgevingen en klimaten veroorzaken verschillende helderheidswaarden die de daglichtsensor meet.
  • In verschillende installatieomgevingen moeten de sensorparameters mogelijk opnieuw worden geconfigureerd. Raadpleeg de volgende instructies of neem contact op met de fabrikant.
  • Sensor is alleen voor gebruik binnenshuis. Het waterdichte effect bij gebruik buiten of half buiten wordt beïnvloed. Wind, regen en bewegende voorwerpen kunnen valse triggers veroorzaken.
  • De installatiehoogte van het sensorproduct mag niet groter zijn dan 6 meter en de optimale hoogte is 3 meter. De afstand tussen de twee sensoren moet groter zijn dan 3 meter.
  • Wanneer de sensor in een metalen lamp, op een metalen reflecterend oppervlak of in een kleine gesloten omgeving wordt geïnstalleerd, zal de magnetron meerdere keren worden gereflecteerd en valse triggering veroorzaken. Verlaag de gevoeligheid van de sensor of neem contact op met de fabrikant voor technische ondersteuning.
  • Zorg ervoor dat er geen bewegende signalen zoals ventilatoren, DC-motoren, rioolbuizen, luchtuitlaten, enz. rond de sensor zijn, anders kan de sensor valse triggers veroorzaken.
  • Microgolven kunnen niet door metaal dringen. Plaats het product niet in een gesloten of halfgesloten metalen lamp. Er mag geen metaal of glas boven het product komen.
