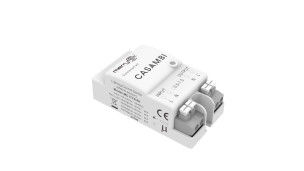

Casambi AAN/UIT Sensor Compact Formaat Ontwerp Geschikt voor de meeste Verlichtingsarmaturen MC177S B1

[Product Features]

• Casambi Bluetooth mesh-netwerken werd aangenomen, de Casambi-app werd gebruikt om parameters te ontwerpen en toepassingsscenario's in te stellen
• Voldoet aan nieuwe ERP-normen; laag stand-by vermogen.
• 5,8 GHz microgolf licentievrije ISM-golfband; bulkbestellingen voldoen aan RED&TUV-goedkeuring.
• Compact formaat ontwerp, kan in de meeste armaturen worden ingebouwd.
• Ingangs- en uitgangsklemmen zijn handig voor aansluiting.
• Vijf jaar garantie

[Parameters]

[Productinformatie]

• Afmeting (eenheden: mm)

• Functie

• Bedrading

[Bedradingsschema]

*De sensor is ontworpen om slechts één belasting aan te sluiten. Het aansluiten van meer dan één belasting kan de sensor beschadigen.

[Installatie-instructies]

[Detectiebereik]

[Initialisatie]

Wanneer de sensor voor de eerste keer wordt ingeschakeld, knippert de indicator 6 keer en schakelt na 15 seconden uit. Tijdens de initialisatie kan de sensor geen beweging detecteren.

[Standaardinstelling]

Gevoeligheid: 100%, Houdtijd: App-instelling, Daglichtsensor: App-instelling

[Toepassingskennisgeving]

• Sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert en bedraadt.
• Microgolven kunnen metaal niet doordringen. Plaats het product niet in een gesloten of halfgesloten metalen lamp. Noch metaal noch glas mag boven het product worden geplaatst. Als de antenne door een metalen plaat moet gaan, zorg er dan voor dat de bovenkant van de sensor zich dicht bij de metalen plaat bevindt.
• De installatieafstand tussen sensoren wordt aanbevolen om groter te zijn dan 2m. Houd het uit de buurt van draadloze apparaten zoals schakelaars en routers, en de installatieafstand tussen sensoren en routers wordt aanbevolen om groter te zijn dan 2m. Het antenneoppervlak van de microgolfsensor moet weg zijn van de ingangs-AC en uitgangs-DC om te voorkomen dat laag-/hoogfrequente signalen de normale werking van de microgolfsensorantenne beïnvloeden.
• Het gevoeligheidsgebied is gerelateerd aan de bewegingssnelheid van objecten, de grootte van bewegende objecten, de montagehoogte, de montagehoek, de werkomgeving, reflecterende materialen enz. Gegeven detectiegebied is een typische waarde die werd gemeten door 165 cm hoge testers in een binnenomgeving.
• Dit model is geschikt voor plafondmontage. Bij wandmontage wordt het detectiegebied van de microgolfsensor aanzienlijk vergroot, en het kan leiden tot het fenomeen van microgolfpenetratie door de muur of het niet uitgaan van het licht. Pas daarom de gevoeligheid aan tot 10%. Als de gevoeligheid van 10% niet kan worden gebruikt, vermijd dan wandmontage of vraag de fabrikant om technische ondersteuning.
• De drempelwaarden voor daglicht worden gemeten op een zonnige dag zonder schaduw en in een diffuse reflectiestatus van omgevingslicht. Verschillende omgevingen en klimaten veroorzaken verschillende helderheidswaarden die de daglichtsensor meet.
• Sensor mag niet worden bedekt of verborgen door metaal, PCB, LED-tray etc. De afstand tussen de sensorantenne en de omringende materialen moet groter zijn dan 5 mm. Er mag geen metaal of PCB-sporen in de buurt van de sensorantenne zijn, erboven of eronder. De aanbevolen dikte van de afdekking is 2 mm, en houd de afstand tussen de sensorantenne en de afdekking groter dan 3,2 mm.
• Trillingssignalen worden beschouwd als bewegingssignalen om de sensor te activeren. De installatie van de sensor moet weg zijn van objecten die langdurig trillen, zoals grote metalen apparatuur, leidingen, airconditioninguitlaten, uitlaatventilatoren, rookafzuigpoorten, schuddende ventilatoren, enz. Huisdieren in het detectiegebied kunnen valse triggers veroorzaken.
• Het antenneoppervlak van de microgolfmodule moet weg zijn van ingangs-AC, uitgangs-DC, gelijkrichterbrug, transformator, schakelbuis en andere hoogvermogenapparaten om te voorkomen dat hoogfrequente signalen de normale werking van de microgolfsensorantenne beïnvloeden.
• Sensor is alleen voor binnengebruik. Het waterdichte effect voor buiten of halfbuiten zal worden beïnvloed. Wind, regen en bewegende objecten kunnen valse triggers veroorzaken. Wanneer de sensor in een metalen lamp, een metalen reflecterend oppervlak of een kleine gesloten omgeving wordt geïnstalleerd, zullen de microgolven vele malen worden gereflecteerd en valse triggers veroorzaken, verminder de gevoeligheid of vraag de fabrikant om technische ondersteuning.
• Wanneer de omgevingstemperatuur boven 80°C is, kan de overtemperatuurbeveiliging worden geactiveerd (automatisch herstel na afkoeling)
• Voor de nieuwe installatieomgeving wordt aanbevolen om 5 monsters te testen voor installatie.
