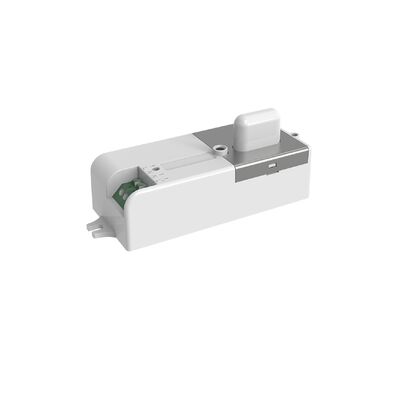

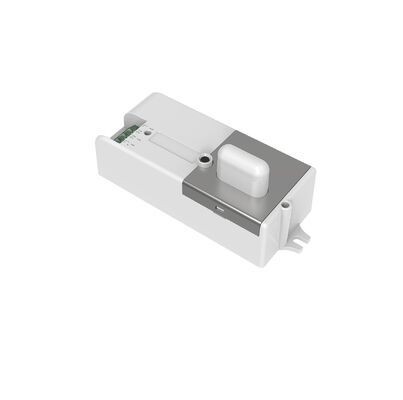

Anti-interferentie valbestendige licht AAN/UIT bewegingssensor, ondersteunt frontale dipswitch en configuratie op afstand
| Plaats van herkomst | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE, RED |
| Modelnummer | MC098S 2 RC |
| Min. bestelaantal | 100 stuks |
| Prijs | Onderhandelbaar |
| Verpakking Details | Bubbelzak + Karton + Karton ((K=A)) |
| Levertijd | 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 4 |
| Betalingscondities | T/T |
| Levering vermogen | 10000 stuks/maand |
Productdetails
| Nominale spanning | 220-240 V wisselstroom, 50 Hz/60 Hz | Stand-by-vermogen | ≤0,5W |
|---|---|---|---|
| Laadvermogen | 400W (inductief); 800W (resistief) | Montagehoogte | 2,5-6m |
| Bedrijfstemperatuur | -25°C... +60°C | Levensduur | 5 jaar garantie @Ta 230V vollast |
| Markeren | anti-interferentie bewegingssensor met dipswitch,valbestendige lichtsensor configuratie op afstand,In- en uitschakelfunctie Bewegingssensor |
||
Productomschrijving
Anti-interferentiebeveiligd licht ON/OFF bewegingssensor
Kenmerken
- Low Impedance sensor antenne patent helpt anti-interferentie soorten draadloos signaal zoals 5G, Wi-Fi, Bluetooth etc.
- Gepatenteerd dipol antenne ontwerp zorgt voor betrouwbare detectie, vermijd valse trigger wanneer sensor ingebouwd in achterkant van metaal LED plaat.
- Voldoen aan de RED-goedkeuring.
- Een niet-geïsoleerde schakelstroomvoorziening heeft geen invloed op de PF-waarde van de hele lamp, overeenkomstig de nieuwste ERP.
- Aanpasbare detectiegevoeligheid via DIP-switches, geschikt voor verschillende installaties.
- Ultra-slim ontwerp voor triproof LED-licht
- Ondersteuning maximaal 6 m. Montagehoogte
- De oproepcode en de afstandsbediening worden beide ondersteund voor het instellen van parameters.
- 5 jaar garantie
Technische parameters
| Invoer | Werkspanningsbereik | 120-277V AC 50Hz/60Hz |
|---|---|---|
| Nominale spanning | 220-240V wisselstroom, 50Hz/60Hz | |
| Stand-by-vermogen | ≤ 0,5 W | |
| Overspanningstest | L-N: 1 kV | |
| Output | Werkwijze | ON/OFF-functie |
| Type lading | Inductief of resistief | |
| Vervoervermogen | 400W (inductief); 800W (resistief) | |
| Max. overspanningscapaciteit | 10A relais; 30A (50% Ipeak, tweed = 500uS, 230Vac volle belasting, koud starten) | |
| Sensorparameters | Werkfrequentie | 5.8 GHz ±75 MHz, ISM-band |
| Transmissievermogen | 0.5mW max. | |
| Wachttijd | 5S/30S/90S/5Min (volgens twee oproepcodes) 10S/90S/3Min/10min (door afstandsbediening MH03) |
|
| Gevoeligheid voor detectie | 100%/75%/50%/25% (in twee nummercodes) 100%/50% (door afstandsbediening MH03) |
|
| Daglichtsensor | 25lux/uitgeschakeld (op één oproepcode) 5lux/15lux/50lux/Disable (door afstandsbediening MH03) |
|
| Detectie van de straal | > 3 m (montagehoogte 3-4 m); > 2 m (montagehoogte 6 m) | |
| Montagehoogte | 2.5-6m, en 4m is de maximale detectieradius | |
| Het detecteren van hoek | 150° (op de muur gemonteerd) | |
| Operatieomgeving | Werktemperatuur | -25°C... +60°C |
| Bergingstemperatuur | -40°C...+80°C (vochtigheid: 10%-95% Niet-condenserend) | |
| Certificaatnormen | Veiligheidsnormen | De in bijlage I vermelde voorschriften gelden ook voor de volgende categorieën: |
| EMC-normen | Voor de toepassing van deze richtlijn wordt het gebruik van de in bijlage I vermelde chemische stoffen als een onderdeel van de chemische stoffen beschouwd, niet als onderdeel van de chemische stoffen. | |
| Milieueisen | Conform aan RoHS | |
| Certificaat | CE, RED | |
| Andere | Bedrading | Inperst-type terminals, draaddiameter: 0,75-1,5 mm2 |
| IP-classificatie | IP20 | |
| Beschermingsklasse | Klasse II | |
| Installatie | Ingebouwd | |
| Afmeting | 77.5*34.5*22 mm | |
| Pakket | Bubbelzak + Karton + Karton ((K=A)) | |
| Nettogewicht | 45 ± 3 g | |
| Levensduur | 5 jaar garantie @Ta 230V volle belasting | |
Opmerking: 1. "N/A" betekent niet beschikbaar. 2. Het detectiegebied wordt beïnvloed door het volume van het bewegende voorwerp en de bewegingssnelheid. Het detectiegebied wordt getest door een 165 cm hoge persoon en de loopsnelheid is 1 m/s.
Functie
Aan/uit-functie
* De sensor is ontworpen voor het aansluiten van slechts één belasting.

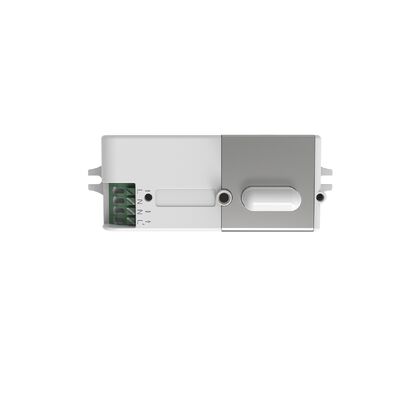

Structuur
Verwijderde bediening (MH03)
Instelling van de DIP-schakelaar
Detectiegebied
| Inrichting | Schakelaar 1 | Schakelaar 2 |
|---|---|---|
| 100% | Aan | Aan |
| 75% | - | Aan |
| 50% | Aan | - |
| 25% | - | - |
Houd tijd
| Inrichting | Schakelaar 3 | Schakelaar 4 | Tijd |
|---|---|---|---|
| Ⅰ | Aan | Aan | 5S |
| Ⅱ | - | Aan | 30S |
| Ⅲ | Aan | - | 90S |
| Ⅳ | - | - | Vijf minuten. |
Daglichtsensor
| Inrichting | Schakelaar 5 | Lichtniveau |
|---|---|---|
| Ⅰ | Aan | 25 lux |
| Ⅱ | - | Afzetten |
* "Onbruikbaar" betekent dat de daglichtsensor niet werkt.
Override functie
Schakel de sensor 3 keer aan/uit (ON-OFF-ON-OFF-ON) binnen 2 seconden om de sensorfunctie te overschrijven.Schakel uit en weer aan om de sensorfunctie te herstellen.
Initialisatie
Na het aanzetten van de sensor wordt het licht automatisch ingeschakeld bij 100% helderheid. Na 10 seconden wordt het licht uitgeschakeld. Tijdens de initialisering kan de sensor geen beweging detecteren.
Fabrieksinstelling
Detectiegebied: 100%, wachttijd: 5S, daglichtsensor: uitgeschakeld
Mededeling van toepassing
- De sensor moet worden geïnstalleerd door een professionele elektricien.
- De sensor die is geïnstalleerd in de lampenscherm van plastic en glas zal de gevoeligheid verminderen.
- De lichtgevoeligheidsdrempel is in een zonnige omgeving, zonder schaduw en diffuse reflectie van omgevingslicht.tijd van de dag en seizoen.
- De parameters van de sensor moeten mogelijk in verschillende installatieomgevingen worden herconfigureerd.
- Deze sensor is alleen voor binnenshuisgebruik. Het zal het waterdichte effect beïnvloeden voor buitengebruik. Wind, regen en bewegende objecten veroorzaken een valse activering.
- De afstand tussen alle inductieve sensoren moet groter zijn dan 3 m.
- Plaats de sensor niet in de buurt van objecten met een hoge dichtheid zoals metaal, glas, betonnen muren, enz., er kan een valse activering optreden.of een smalle afgesloten omgevingVermindert u de gevoeligheid of neemt u contact op met de fabrikant voor technische ondersteuning.
- Zorg ervoor dat er geen bewegende signalen rond de sensor zijn, zoals ventilator, gelijkstroommotor, rioolpijp, luchtuitlaat, enz., de sensor kan een valse trigger genereren.
- U wordt geadviseerd om 5 monsters te testen voordat de sensor massaal wordt aangebracht in een nieuw verlichtingsproject.
- Vanwege de voortdurende verbetering kan de inhoud van deze instructie zonder voorafgaande kennisgeving worden gewijzigd.
- Als de sensor onder een metalen plaat is gebouwd, moet het sensoroppervlak naadloos dicht bij de metalen plaat zijn zonder ruimte.
