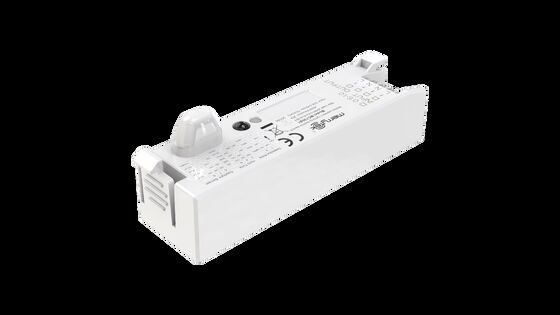

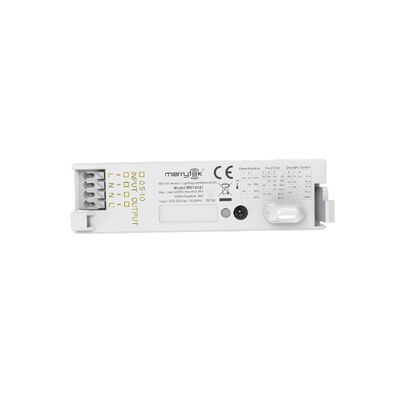

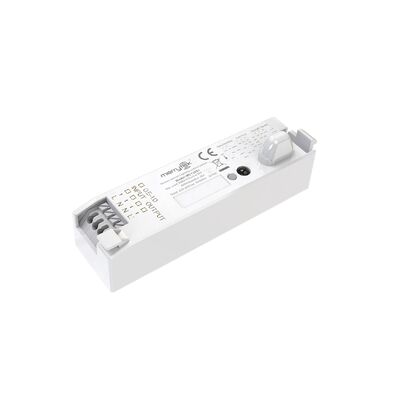

AC AAN/UIT Bewegingssensor, Beschikbaar Voor Zowel Tri-proof Licht Als Plafondlamp MC130S 1
| Plaats van herkomst | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE, RED, UKCA, SAA, CB |
| Modelnummer | MC130S 1 |
| Min. bestelaantal | 100 stuks |
| Prijs | Onderhandelbaar |
| Verpakking Details | Bellenzak + Dakspaan + Karton (K=A) |
| Levertijd | 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkbestelling: |
| Betalingscondities | T/T |
| Levering vermogen | 10000 stuks/maand |
Productdetails
| Nominale spanning | 220-240VAC 50/60Hz | Stand-by-vermogen | ≤0,5W |
|---|---|---|---|
| Uitgangscontrole | AAN-UIT | Laadvermogen | 200 W (inductief/LED); 400W (resistief) |
| Bedrijfsfrequentie | 5,8 GHz ±75 MHz, ISM-golfband. | Levensduur | 5 jaar garantie @Ta |
| Markeren | AC-bewegingssensor voor triproof licht,aan/uit bewegingssensor plafondlamp,AC-bewegingssensor met aan/uit-functie |
||
Productomschrijving
AC AAN/UIT Bewegingssensor voor Tri-proof en Plafondlampen
Productkenmerken
- Gepatenteerde Mini Coupling DiPole Antenne ontworpen voor plafondlampen
- Geschikt voor ingebouwde metalen LED-trays zonder valse triggers
- Compact formaat dat de lichtverdeling niet beïnvloedt
- Prestaties met lage zijlobben voorkomen valse triggers in metalen reflectieruimtes
- Lage zendvermogen zorgt voor geen schade aan mensen
- Sensorgegevens configureerbaar via DIP-schakelaar en afstandsbediening
- Ongevoelig voor temperatuur, vochtigheid, ruis, stof en andere omgevingsfactoren
Technische parameters
| Ingang | |
|---|---|
| Nominale spanning | 220-240VAC 50/60Hz |
| Stand-by Vermogen | ≤0.5W |
| Overspanningsbeveiliging Test | L--N: 1kV |
| Uitgang | |
| Uitgangsregeling | AAN-UIT |
| Belastingscapaciteit | 200W (Inductief/LED); 400W (Resistief) |
| Max. Overspanningscapaciteit | 10A relais: 30A (50% Ipeak, twidth =200us, 230Vac volle belasting, koude start) |
| Sensorparameters | |
| Bedrijfsfrequentie | 5.8 GHz ±75MHz, ISM-golfband |
| Zendvermogen | 1mW Max. |
| Detectieradius | r≥3m (plafondmontage), r≥8m (wandmontage) Bewegingssnelheid: 1m/s, 100% gevoeligheid, 165cm persoon |
| Montagehoogte | 2.5-5m (plafondmontage), 2-3m (wandmontage) |
| Omgeving | |
| Bedrijfstemperatuur | -25°C tot 60°C |
| Opslagtemperatuur | -40°C tot 80°C, Vochtigheid: ≤85% (Niet-condenserend) |
| Certificeringen & Normen | |
| Certificaten | CE, RED, UKCA, SAA, CB |
| Milieuvereisten | Voldoet aan RoHS 2.0, Reach |
| IP-classificatie | IP20 |
| Andere specificaties | |
| Bedrading | Drukconnector, bedrading 0.5-0.75mm² |
| Installatie | Ingebouwd |
| Pakket | Bubble bag + Scheidingswand + Doos (K=A) |
| Nettogewicht | 36g ±3g |
| Levensduur | 5 jaar garantie |
Functiebeschrijving
| Functie | Beschrijving |
|---|---|
| AAN-UIT Functie | Wanneer de daglichtsensor is ingesteld op "uitschakelen" of de omgevingshelderheid lager is dan de ingestelde waarde, activeert de sensor bij detectie van beweging en schakelt het licht in. Het licht schakelt uit wanneer de inschakeltijd eindigt. |
| 2-staps Dimmen | N.v.t. |
| 3-staps Dimmen | N.v.t. |
| Daglicht Oogsten | N.v.t. |
| Daglicht Prioriteit | N.v.t. |
Productinformatie
Afbeeldingsdiagrammen:
De sensor is ontworpen om slechts één belasting aan te sluiten. Het aansluiten van meer dan één belasting kan de sensor beschadigen.

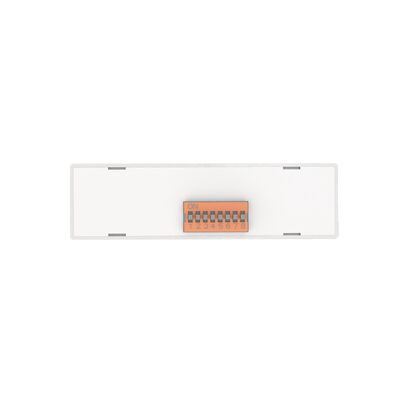

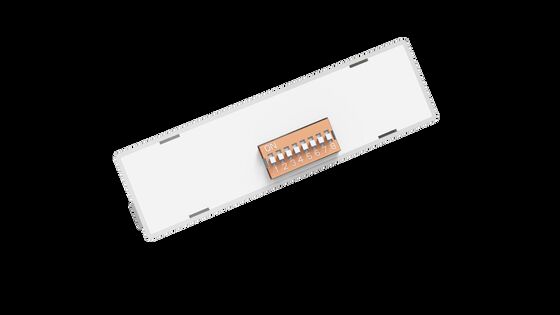

DIP-schakelaarinstelling
DIP-schakelaar configuratiediagram
Initialisatie
Na het inschakelen schakelt de sensor automatisch het licht in op 100% helderheid en schakelt het licht uit na 10 seconden. Tijdens de initialisatie kan de sensor geen beweging detecteren.
Standaardinstellingen
Gevoeligheid: 100%, Inschakeltijd: 5s, Daglichtsensor: Uitgeschakeld
Toepassingsmelding
- De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u de sensor installeert, bedraadt of de DIP-schakelaars instelt.
- Microgolven kunnen metaal niet doordringen. Plaats het product niet in een gesloten of halfgesloten metalen lamp. Metaal of glas mag het product niet bedekken. Als de antenne door een metalen plaat moet gaan, zorg er dan voor dat de bovenkant van de sensor zich dicht bij de metalen plaat bevindt.
- Het gevoeligheidsgebied is gerelateerd aan de bewegingssnelheid van objecten, de grootte van bewegende objecten, de montagehoogte, de montagehoek, de werkomgeving en reflecterende materialen. Het gegeven detectiegebied is een typische waarde gemeten door testers van 165 cm hoog in een open binnenomgeving.
- De daglichtdrempels worden gemeten op een zonnige dag zonder schaduw in diffuse reflectie van omgevingslicht. Verschillende omgevingen en klimaten veroorzaken verschillende helderheidswaarden.
- De installatieafstand tussen sensoren wordt aanbevolen om groter te zijn dan 2m, en de installatieafstand tussen sensoren en routers wordt aanbevolen om groter te zijn dan 2m.
- De sensor mag niet worden bedekt of verborgen door metaal, printplaat, LED-tray, etc. De afstand tussen de sensorantenne en de omringende materialen moet groter zijn dan 5 mm. Er mogen geen metalen of printplaatsporen in de buurt van de sensorantenne zijn. De aanbevolen dekkingsdikte is 2 mm, met een afstand tussen de sensorantenne en de dekking van meer dan 3,2 mm.
- Trillingssignalen worden beschouwd als bewegingssignalen om de sensor te activeren. Installeer de sensor weg van objecten die lange tijd trillen, zoals grote metalen apparatuur, leidingen, airconditioninguitlaten, uitlaatventilatoren, rookafzuigpoorten en schuddende ventilatoren. Huisdieren in het detectiegebied kunnen valse triggers veroorzaken.
- Het antenneoppervlak van de microgolfmodule moet weg zijn van de ingang AC, uitgang DC, gelijkrichterbrug, transformator, schakelbuis en andere hoogvermogenapparaten om te voorkomen dat hoogfrequente signalen de normale werking beïnvloeden.
- De sensor is alleen voor binnengebruik. Het waterdichte effect voor buiten of halfbuiten zal worden beïnvloed. Wind, regen en bewegende objecten kunnen valse triggers veroorzaken.
