2.4G draadloze netwerkcontroller geschikt voor slimme LED-armaturen

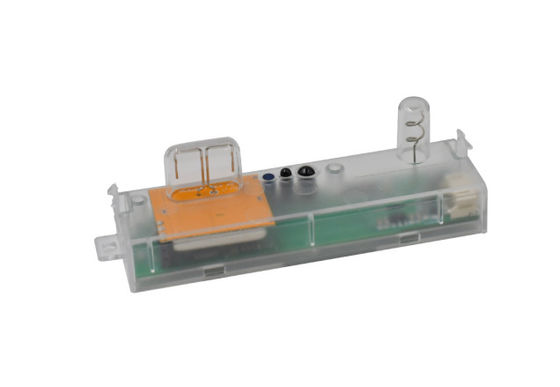

  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime
  • 2.4G Wireless Networking Controller Suitable For Slim LED Fixtures Long Lifetime
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE
Modelnummer MC087D 99 B
Min. bestelaantal 100 stuks
Prijs Onderhandelbaar
Verpakking Details Plaat + kartonpapier(K=A)
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 3
Betalingscondities T/T
Levering vermogen 10000 stuks/maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Nominale spanning 12 ± 1 VDC Ripple Spanning < 100mVp-p
Uitgangssignaal 0-10V Dimming Signal/PWM Dimming Signal Montagehoogte 3 m (maximaal 6 m)
Werktemperatuur Ingebouwd: -25~60°C Certificaat CE
Levensduur 5 jaar garantie@Ta
Markeren

2.4G draadloze netwerkcontroller

,

Slim LED-armaturen Draadloze netwerkcontroller

,

Lange levensduur draadloze netwerkcontroller
Laat een bericht achter
Productomschrijving

[Gegevens van het product]

  • Groeperende netwerken via 2.4G draadloos, geen paring of gateway nodig.
  • Gepatenteerde dipolaire microwave-antenne, geen valse trigger wanneer geïnstalleerd onder de metalen LED-bak.
  • Supernauwe microwave senor kop, geschikt om te bevestigen in dunne LED armaturen.
  • Alle sensorparameters kunnen met de afstandsbediening worden ingesteld.
  • Uitgang 0-10V dim of PWM dim, 2-stap/3-stap dimfunctie.
  • Maximaal 6 meter. Mondhoogte.



[Parameters]



Invoer
Nominale spanning 12 ± 1 VDC
Werkstroom 55 ± 5 mA
Ripple-spanning < 100mVp-p
OUitvoer
Uitgangssignaal ○0-10V dimmersignaal ○PWM dimming signaal
Sensorparameters
Werkfrequentie 5.8 GHz ± 75 MHz, ISM-band
Transmissievermogen 1mW max.
Gevindingsgebied) 100% / 75%/50%/25% ((MH17);100% / 50%/25% ((MH15)
Houd tijd

30s/1min/3min/5min/10min/20min/30min ((MH17));

30s/1min/3min ((MH15)
Stand-byperiode

0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5min/10min/ +∞(MH15)
Daglichtsensor Daglichtdrempel

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux ((Ontschakeld)) ((MH17)

15Lux/ 50Lux/ (uitgeschakeld)
Daglichtprioriteit 开 关
5Lux 55-105Lux MH17
15 lux 65-115Lux MH17; MH15
30Lux 80-130 Lux MH17
50Lux 100-150 lux MH17; MH15
100 lux 150-250Lux MH17
150Lux 200-300 Lux MH17
MH17druk op de knop P activate daylight priority mode;MH15;MH15 Stan-by period time set +∞ activate daylight priority mode
Stand-by DIM-niveau 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% ((MH17)
Detectiebereik (radius)

Plafondmontage ((hoogte: 3m): 0,3m/s ≥3m, 1m/s ≥2,5m

Wandmontage ((hoogte: 2m): 0,3m/s ≥ 5m, 1m/s ≥ 3m

Testomstandigheden: het product is ingesteld op 100% gevoeligheid en er is geen duidelijke vergrendeling in de ruimte van 60 m2
Installatiehoogte 3 m (maximaal 6 m)
Draadloze module
Werkfrequentie 2.400-2.483 GHz
Overdraagkracht 6 dBm
Groep Een groep max. knooppunten 32 stuks
Transmissieafstand 15m MAX ((punt-tot-punt transmissieafstand op open gebied)
EMilieu
Werktemperatuur Ingebouwd: -25~60°C
Bergingstemperatuur -40 °C tot 80 °C, luchtvochtigheid ≤ 85% (niet-condenserend)
CertificeringSTandaards
Gecertificeerd CE
Milieueisen Voldoen aan RoHS 2.0, Reach-vereisten
Grade van bescherming IP20
Ode
Bedrading 3pin 2,0 mm terminal
Installatievereisten ingebouwde installatie
Verpakkingsvereisten Plaat + kartonpapier(K=A)
Nettogewicht 23.5 ± 3 g
Leven 5 jaar garantie@Ta


[Functiebeschrijving]



√ON-OFF functie Stand-by-periode wordt ingesteld op 0 s
√ tweestaps dimming Stand-by-periode wordt ingesteld op ?? + ∞, daglichtsensor wordt ingesteld op ?? hoog
√ 3-stappen dimming Stand-by-tijd wordt ingesteld op ¥5min/10min
√Daglichtprioriteit Stand-by-periode wordt ingesteld op +∞, daglichtsensor wordt ingesteld op LOW/MED
√Groepering Verwijderde groep 1-8 en stel Rx-signaal voor sensor



[DIagram]



  • Afmetingenn

2.4G draadloze netwerkcontroller geschikt voor slimme LED-armaturen 0

Installatie van schroeven

2.4G draadloze netwerkcontroller geschikt voor slimme LED-armaturen 1

Installatie van de sluiterstructuur



  • Bedrading,Functie

2.4G draadloze netwerkcontroller geschikt voor slimme LED-armaturen 2

2.4G draadloze netwerkcontroller geschikt voor slimme LED-armaturen 3

  • Installatie

2.4G draadloze netwerkcontroller geschikt voor slimme LED-armaturen 4

  • Stralingsdiagram

- Ik weet het niet.

- Ik weet het niet.2.4G draadloze netwerkcontroller geschikt voor slimme LED-armaturen 5



[Vanaf afstand Contro]Ik heb het gedaan.



2.4G draadloze netwerkcontroller geschikt voor slimme LED-armaturen 6



[Initialisatie]



Bij het voor het eerst inschakelen, zal de sensor het licht aanzetten tot 100% helderheid, en het licht zal worden uitgeschakeld na 10 seconden.Bewegingssignaal wordt niet gedetecteerd.



[Standaardinstelling]



Het detectiegebied: 100%; wachttijd: 10 s; stand-byperiode: 0 s; daglichtsensor: uitgeschakeld; stand-by dim niveau: 10%.



[Aankondiging van de aanvraag]



  • De sensor moet door een professionele elektricien worden geïnstalleerd.
  • De detectieafstand is afhankelijk van factoren zoals de bewegende snelheid van het bewegende voorwerp, de grootte van het bewegende voorwerp, de installatiehoogte, de installatiehoek,of de installatieomgeving open isDe detectieafstand die in de specificatie wordt gegeven, is een typische waarde, namelijk 165 cm/65 kg tester, en wordt getest in een open binnenomgeving.
  • Wanneer de microgolfsensor aan de muur is gemonteerd, zal de detectieafstand aanzienlijk worden vergroot in vergelijking met die aan het plafond.Verminder de gevoeligheid voor gebruik of neem contact op met ons bedrijf om de gebruiksinstellingen te bevestigenDe lichtgevoelige drempel is in een zonnige omgeving, zonder schaduwen en onder diffuse reflectieomstandigheden van omgevingslicht.de door de lichtsensor gedetecteerde lichtsterkte kan verschillen
  • De sensorparameters moeten eventueel opnieuw worden geconfigureerd in verschillende installatieomgevingen, zie de volgende instructies of neem contact op met de fabrikant.
  • Deze sensor is alleen voor gebruik binnen, buiten wind en regen, en omringende bewegende objecten zal valse triggering veroorzaken
  • De installatiehoogte van het sensorproduct mag niet hoger zijn dan 6 meter en de optimale hoogte is 3 meter; de afstand tussen de twee sensoren moet groter zijn dan 3 meter.
  • Wanneer de sensor is geïnstalleerd in een metalen lamp, op een metalen reflecterend oppervlak of in een smalle gesloten omgeving, worden de microgolven meerdere malen gereflecteerd en veroorzaken ze een valse activering.Verminder de gevoeligheid van de sensor of neem contact op met de fabrikant voor technische ondersteuning..
  • Zorg ervoor dat er geen bewegende signalen zijn, zoals ventilatoren, gelijkstroommotoren, rioolleidingen, luchtuitgangen, enz. rond de sensor, anders kan de sensor een valse activering veroorzaken.
  • Mikrogolven kunnen geen metaal doorbreken, vermijd het installeren in gesloten of halfgesloten metalen lampen en er mag geen metaal of glas zijn dat het product blokkeert
  • Sensor met verschillende 0-10V/PWM-driver, effect van laag licht kan verschillen
  • Er moet een gelijkstroomstroomvoorziening met een stabiele uitgangsspanning en een lage golfkoëfficiënt worden gebruikt. De golf van de stroomvoorziening moet kleiner zijn dan 100 mV; de belastingstroom moet groter zijn dan 100 mA.
  • Productspecificaties en parameters kunnen zonder voorafgaande kennisgeving worden geoptimaliseerd
  • Voor de nieuwe installatieomgeving wordt aanbevolen om 5 stuks monsters te testen vóór de installatie.
