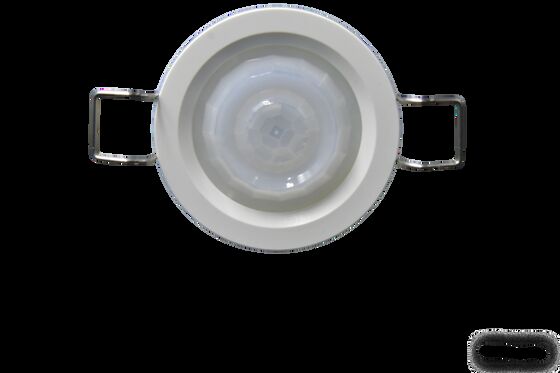

35 mm inbouwdiepte PIR plafondsensor voor gangen met RS-485 protocol

  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
  • 35mm cut-out PIR Ceiling Mount Corridor Occupancy Sensor with RS-485 protocol
Plaats van herkomst China
Merknaam Merrytek
Certificering CE
Modelnummer MSA070DIR485
Min. bestelaantal 100 stuks
Prijs Onderhandelbaar
Verpakking Details Witte doos + Witte doos etiketten + Clapboard + Carton ((K=A))
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/T
Levering vermogen 10,000pcs per maand
Productdetails
Ingangsspanning 12-24VDC Werkende stroom 20mA max.
Stroomverbruik ≤0,5W Functie RS485
Beschikbaar Bewegingsdetectie, daglichtsensor Montagehoogte 2.54m
Installatie met een vermogen van niet meer dan 10 kW maat gesneden Φ35mm
Markeren

35 mm plafond PIR aanwezigheidssensor

,

RS-485 gang bewegingssensor

,

plafondmontage PIR sensor
Laat een bericht achter
Productomschrijving
35mm Inbouw PIR Plafond Sensor voor Gang met RS-485 Protocol
Compacte 35mm inbouw PIR plafond sensor met RS-485 protocol communicatie, speciaal ontworpen voor bewegingsdetectie in gangen en toiletten.
Belangrijkste Kenmerken
  • Geavanceerde PIR bewegingsdetectietechnologie
  • Super mini behuizing met planaire Fresnel lens
  • RS485 protocol output voor systeemintegratie
  • Omgevingslichtdetectie mogelijkheid
  • Configureerbare daglichtdrempel en rapportagemodi
  • Maximale detectiebereik: 8-10 meter diameter
  • Ideaal voor gangen en toiletten
  • Afstandsconfiguratie van detectiegebied, inschakeltijd en apparaat-ID
  • Verborgen, verzonken installatieontwerp
  • Ultra-klein formaat voor naadloze plafondintegratie
Technische Specificaties
Input/Output Parameters
Ingangsspanning 12-24V DC
Nominale Spanning 12/24V DC
Werkstroom 20mA maximaal
Stroomverbruik ≤0.5W @12/24V DC
Uitgangssignaal RS485
Sensor Parameters
Functie PIR bewegingsdetectie + daglichtsensor
Detectiegebied MH18 afstandsbediening/RS485 instelling: 100%/75%/50%/25%
Inschakeltijd MH18 afstandsbediening/RS485 instelling: 2s/30s/1min/3min/5min/10min/30min
Daglichtsensor Drempelwaarde MH18 afstandsbediening/RS485 instelling: 5lux/15lux/30lux/50lux/100lux/150lux/Uitschakelen
Radius Detectiebereik Tangentiële beweging op 3m hoogte: 4-5m @25℃ (radiale bewegingsdetectiebereik korter)
Afstandsbediening Beschikbaar
Montagehoogte 2.5-4m (typisch: 3m)
Toepassingsomgeving
Boorgat Φ35mm
Werktemperatuur -25℃ tot +50℃ (detectiebereik varieert met temperatuur)
Opslagtemperatuur -40℃ tot +80℃
Garantie 3 jaar (voor productkwaliteitsproblemen in binnentoepassingen)
Draadstandaard Draaddiameter: 0.2-2.5mm, Striplengte: 7-8mm
Certificeringsnormen
Certificaat CE Conform
Milieuvereisten RoHS Conform
IP-classificatie IP20
Productafmetingen
35 mm inbouwdiepte PIR plafondsensor voor gangen met RS-485 protocol 0
Bedradingsschema
35 mm inbouwdiepte PIR plafondsensor voor gangen met RS-485 protocol 1 35 mm inbouwdiepte PIR plafondsensor voor gangen met RS-485 protocol 2
Detectie Stralingspatroon
35 mm inbouwdiepte PIR plafondsensor voor gangen met RS-485 protocol 3
Detectie Signaal Informatie
De sensor detecteert bewegende menselijke signalen binnen het detectiegebied, specifiek geoptimaliseerd voor significante menselijke beweging zoals lopen.
Afstandsbediening (MH18)
35 mm inbouwdiepte PIR plafondsensor voor gangen met RS-485 protocol 4
RS485 Protocol Specificaties
Baudrate 9600
Databit 8
Stopbit 1
Communicatie Datatype HEX TX/RX
Data Commando Interval >210ms
Protocol Commando Structuur
DATA0 DATA1 DATA2 DATA3 DATA4 DATA5/DATA6/DATA7 DATA8
Frame Header ID Hoog Bit ID Laag Bit Data Lengte Functie Waarde Check Code
Protocol Commando Referentie
Commando Functie Data Bereik R/W Standaard Waarde
0x00 Lees Commando Waarde - w -
0x03 Aanwezigheid/Afwezigheid Rapport 1-2 w/r 01
0x05 Detectiegebied Instelling 0-100 w/r 100%
0x07 Blokkeertijd 0-FFFFFF w 0
0x08 Indicator Activering 0-1 w/r 01
0x09 Daglicht Waarde Rapport 0-1200lux r -
0x0A Daglicht Verschil Waarde Instelling 10-100 w/r 10Lux
0x0D Inschakeltijd Instelling 3-7200 w/r 30s
0x17 Firmware Versie 0.0.0-100.0.0 r Huidige Versie
0x18 Apparaat-ID Instellen 0x0000-0xFFFF w/r 0xFFFF
0x20 Daglicht Compensatie Instellen 0x01-0x64 w/r 0x0a
0x21 Apparaat-ID Bewerken 0-1 w 0x00
0x22 Rapport of Leesmodus 0-1 w/r 01
0x23 Status Omslaan 1 w 1
0x25 Daglicht Drempelfunctie 0-1200lux,65535 w/r 65535
0x26 Sensor Functie Activering 0-1 w/r 0
0x30 Fabrieksinstellingen Herstellen 1 w -
Installatie Richtlijnen
  • Installatie moet worden uitgevoerd door een gekwalificeerde elektricien met uitgeschakelde stroom
  • Maximaal 4m hoogte voor binnengebruik, weg van temperatuurgevoelige gebieden
  • Zorg ervoor dat er geen grote objecten het detectiegebied belemmeren (sensor kan niet door objecten heen detecteren)
  • Vermijd plaatsing nabij sterk reflecterende objecten, wifi-routers of magnetrons
  • Detectiebereik geoptimaliseerd voor 25℃ omgeving - prestaties variëren met temperatuur
  • Detectie geoptimaliseerd voor tangentiële beweging - radiale bewegingsdetectie is korter
Product Disclaimer
Vanwege de complexiteit van de producttechnologie en verschillen in toepassingsomgeving, dient deze specificatie uitsluitend ter referentie. Wij behouden ons het recht voor om productspecificaties zonder kennisgeving te wijzigen en doen geen juridische toezeggingen of garanties. Gebruikers worden aangemoedigd om specificatie-inhoud aan te vullen of te wijzigen op basis van hun productervaring.
Raadpleeg de fabrikant rechtstreeks voor gedetailleerde technische specificaties en protocoldocumentatie.
