Max. montagehoogte tot 30 m PIR High Bay 360° Sensor High Bay PIR detectoren
| Plaats van herkomst | China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MSA250SIR |
| Min. bestelaantal | 100 stuks |
| Prijs | Onderhandelbaar |
| Verpakking Details | Witte doos + Witte doos etiketten + Clapboard + Carton ((K=A)) |
| Levertijd | 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4 |
| Betalingscondities | T/T |
| Levering vermogen | 10,000pcs per maand |
Productdetails
| Ingangsspanning | 220-240VAC | Werkende stroom | 20mA max. |
|---|---|---|---|
| Stroomverbruik | ≤0,5W | Functie | AAN/UIT-functie |
| Laadvermogen | 2000W (inductief) | Montagehoogte | 30m |
| Installatie | Oppervlakte -montage | IP-classificatie | IP54 |
| Markeren | PIR-bewegingssensor,360° PIR-detector 30 m bereik,PIR-sensor met hoge golf met garantie |
||
Productomschrijving

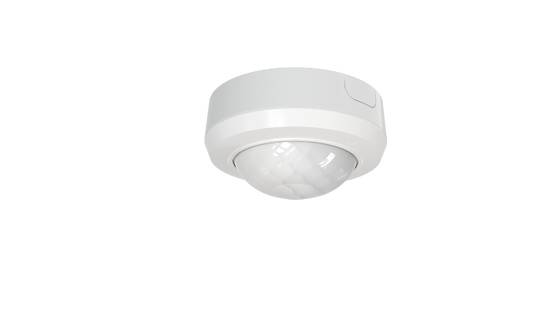

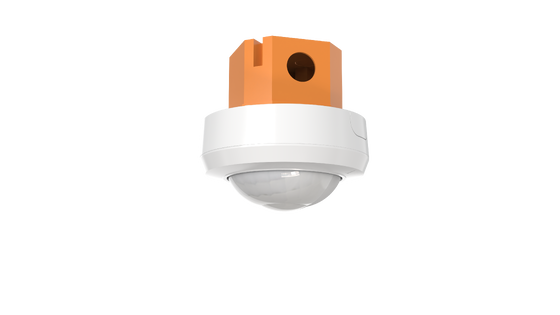

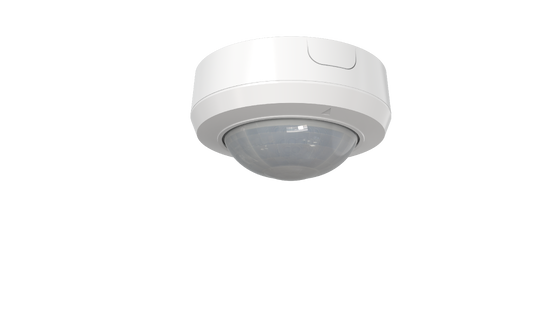

MSA250S IR High Bay PIR Bewegingssensor
Professionele PIR-bewegingssensor met daglichtdetectie, ontworpen voor het monteren op hoogtes tot 30 meter met 360°-detectie.
Productoverzicht
De MSA250S IR is een hoogwaardige PIR-bewegingssensor met de exclusieve superhoge lenstechnologie van Merrytek.Gecombineerd met geavanceerde software-algoritmen, detecteert het menselijke bewegingen in verschillende industriële scenario's om slimme verlichtingstoepassingen te activeren.
Belangrijkste kenmerken
- PIR-bewegingsdetectie met daglichtsensorfunctie
- nauwkeurige bewegingsdetectie met éénkanaal ON/OFF-uitgang
- Detectiegebied, wachttijd en daglichtdrempel verstelbaar via een rotatie-schakelaar of afstandsbediening
- Maximaal detectiebereik: 30-36 m diameter op 10 m hoogte / 6-10 m diameter op 30 m hoogte
- 26Een relais met een maximale belastingcapaciteit: 2000W resistent en 1200W inductief
- Bescherming van overspanningscapaciteit van 2 kV

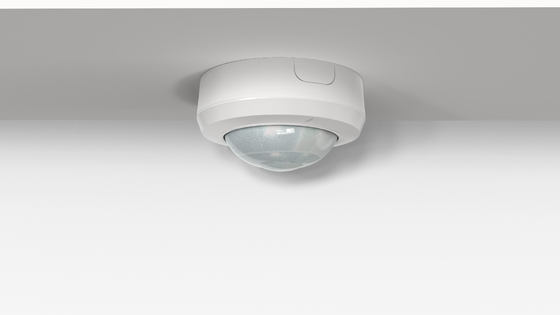

- Installatie voor oppervlaktebevestiging
- Ideaal voor lobby-, magazijn- en industriële bewegingsdetectie toepassingen
Technische specificaties
| Input/outputparameters | ||
|---|---|---|
| Inlaatspanning | 220-240V wisselstroom | |
| Nominale spanning | 230 V wisselstroom | |
| Werkstroom | maximaal 20 mA | |
| Energieverbruik | ≤ 0,5 W @ 230 V wisselstroom | |
| Uitgangssignaal | Aan/uit | |
| Maximale spanning bij overspanning | 2KV (L/N, EN61000-4-5) | |
| Maximale stroomstroom | 75A (50% Ipeak, tweed =500us, 230Vac volle belasting, koude start) | |
| Maximale belasting | 2000W resistieve belasting en 1200W inductieve belasting @230Vac | |
| Sensorparameters | ||
|---|---|---|
| Functie | PIR-bewegingsdetectie + daglichtsensor | |
| Detectiegebied | Rotatie-schakelaar/MH10 afstandsbediening: 100%/75%/50%/25% | |
| Houd tijd | Rotatie-schakelaar/MH10 afstandsbediening: Test 2s/30s/1min/5min/10min/30min | |
| Daglichtsensor | Rotatie-schakelaar/MH10 afstandsbediening: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Ontschakelen | |
| Radius detectiebereik (100% bereik) | 15-18m @ 25°C op basis van een montagehoogte van 10m (tangentiële beweging) 3-5 m @ 25 °C op basis van een bevestigingshoogte van 3 m (tangentiële beweging) |
|
| Daglichtprioriteit | Meerdere instellingen van 50lux aan / 300lux uit naar 200lux aan / 600lux uit | |
| Afstandsbediening | Beschikbaar (MH10) | |
| Montagehoogten | 3-30 m (typische waarde: 10 m) | |
| Toepassingsomgeving | ||
|---|---|---|
| Installatie | Oppervlakmontage | |
| Werktemperatuur | -25°C tot +50°C (detektiebereik kan afhankelijk van de temperatuur variëren) | |
| Bergingstemperatuur | -25 °C tot +50 °C, luchtvochtigheid ≤ 60% (niet-condensatie) | |
| Bedradingsstandaard | Draaddiameter: 0,2-2,5 mm2, Draad aftreklengte: 5-8 mm | |
| Garantie | 5 jaar (toepassingen binnen) | |
| Certificering en normen | ||
|---|---|---|
| Certificaat | CE UACK | |
| Milieueisen | Voldoen aan RoHS | |
| IP-classificatie | IP54 | |
Afmetingen van het product
Bedradingsdiagram
Belangrijke bedradingsopmerkingen:
1LN terminal staat voor AC input, L'N staat voor AC output.
2. De maximale laadcapaciteit van één sensor is 2000W resistent en 1200W inductief voor een enkele belasting.we raden aan het toevoegen van een wisselstroom contactor aan de uitgang LN terminal om tijdelijke overspanning overbelasting te voorkomen.
1LN terminal staat voor AC input, L'N staat voor AC output.
2. De maximale laadcapaciteit van één sensor is 2000W resistent en 1200W inductief voor een enkele belasting.we raden aan het toevoegen van een wisselstroom contactor aan de uitgang LN terminal om tijdelijke overspanning overbelasting te voorkomen.
Detectie van stralingspatroon
Informatie over het detectiesignaal
Het product detecteert menselijke bewegende signalen.
Initialisatieproces
Wanneer de sensor wordt ingeschakeld, wordt de indicator uitgeschakeld na 20 seconden knipperen.u kunt de rotatie schakelaar of afstandsbediening gebruiken om het detectiegebied aan te passen, wachttijd, daglichtsensor en andere parameters.
Fabrieksinstellingen
Detectiegebied: 100%, aan/uit terminal Wachttijd: 2 s, aan/uit droge terminal Wachttijd: 2 s, daglichtdrempel: uitgeschakeld, indicator: AAN
Configuratie van de rotatieschakelaar
Instellingen van het detectiegebied
| Gereedschap | Detectiegebied |
|---|---|
| 1 | 25% |
| 2 | 50% |
| 3 | 75% |
| 4 | 100% |
Tijdinstellingen inhouden
| Gereedschap | Houd tijd |
|---|---|
| 1 | Test 2s |
| 2 | 30s |
| 3 | 1 minuut. |
| 4 | Vijf minuten. |
| 5 | 10 minuten. |
| 6 | 30 minuten. |
Instellingen van de daglichtsensor
| Gereedschap | Daglichtdrempel |
|---|---|
| 1 | 5 lux |
| 2 | 15 lux |
| 3 | 30 lux |
| 4 | 50 lux |
| 5 | 100 lux |
| 6 | 150 lux |
| 7 | Afzetten |
Instellingen voor daglichtprioriteit
| Gereedschap | Het instellen van de prioriteit van het daglicht |
|---|---|
| 1 | 50 luxe ON / 300 luxe OFF |
| 2 | 100 lux ON / 400lux OFF |
| 3 | 150 luxe ON / 500 luxe OFF |
| 4 | 200 luxe ON / 600 luxe OFF |
| 5 | Afzetten |
Installatie- en gebruiksrichtlijnen
- De sensor moet door een professionele elektricien worden geïnstalleerd in een uitgeschakelde toestand.
- Typische installatiehoogte is 10 m voor gebruik binnen
- Installeer weg van hete of snel veranderende temperatuur gebieden om valse triggers te voorkomen
- Zorg ervoor dat er geen grote voorwerpen in het detectiegebied zijn (sensor kan niet door objecten heen detecteren)
- Vermijd plaatsing in de buurt van sterk reflecterende objecten, wifi routers, magnetronen om valse triggers te voorkomen
- De functie van het detectiegebied is gebaseerd op de omgevingstemperatuur van 25°C - de prestaties variëren met temperatuurveranderingen
- Detectie geoptimaliseerd voor tangentiële beweging; radiële beweging detectie bereik is korter als gevolg van PIR-kenmerken
Disclaimer:Vanwege de complexiteit van de producttechnologie en de verschillen in toepassingsomgevingen kunnen wij geen volledige of volledige beschrijvingen garanderen.Deze specificatie is alleen voor gebruikersreferentieWij behouden ons het recht voor om wijzigingen aan te brengen in de productspecificaties zonder kennisgeving en nemen geen wettelijke verplichtingen of garanties.We moedigen gebruikers aan om de specificatie-inhoud aan te vullen of aan te passen op basis van hun ervaring met het gebruik van het productVoor meer informatie kunt u contact opnemen met onze verkoopvertegenwoordiger.
