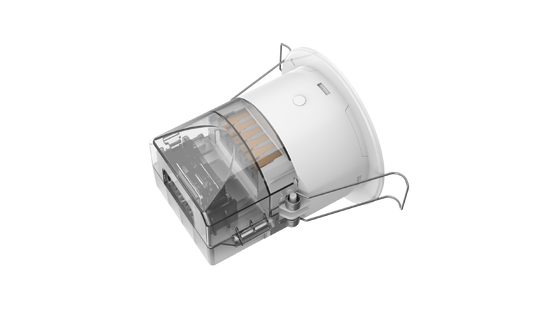

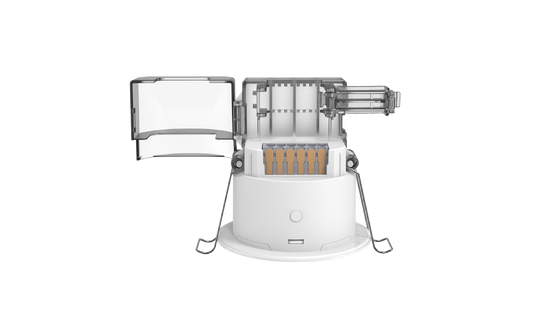

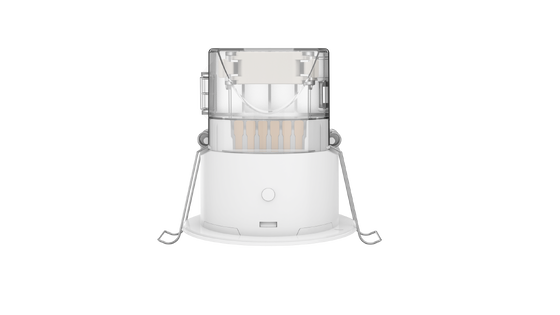

Gebruiksvriendelijke serie Casambi draadloze mesh PIR-detector met relaisuitgang en daglichtregelfunctie
| Plaats van herkomst | China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MSA246S IR-B1 |
| Min. bestelaantal | 100 stuks |
| Prijs | Onderhandelbaar |
| Verpakking Details | Witte doos + Witte doos etiketten + Clapboard + Carton ((K=A)) |
| Levertijd | 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4 |
| Betalingscondities | T/T |
| Levering vermogen | 10,000pcs per maand |
Productdetails
| Ingangsspanning | 100-240VAC | Werkende stroom | 20mA max. |
|---|---|---|---|
| Stroomverbruik | ≤0,5W | Functie | 1 kanaal AAN/UIT + Casambi BLE-communicatie |
| Beschikbaar | Casambi draadloze mesh PIR-detector met relaisuitgang | Montagehoogte | 2.54m |
| Installatie | met een vermogen van niet meer dan 10 kW | Gesneden maat | Φ65mm |
| Markeren | Casambi draadloze PIR-detector,mesh PIR-bewegingssensor met relais,daglichtregeling PIR-sensor |
||
Productomschrijving
Gemakkelijk te gebruiken Casambi-serie draadloze PIR-detector
Geavanceerde PIR-bewegingsdetectie sensor met 360° plafondmontage voor geautomatiseerde verlichtingscontrole in industriële en commerciële omgevingen.Kenmerken relaisuitgang en daglichtopvangfunctie.
Belangrijkste kenmerken
- PIR-bewegingsdetectietechnologie
- Verbinding met het Casambi BLE-ecosysteem
- Precieze ON/OFF-uitgangsregeling en Casambi-communicatie
- Werkwijzen met daglichtprioriteit en daglichtdrempel
- Vermogen van de daglichtleerfunctie
- Het detectiegebied en de wachttijd kunnen worden ingesteld door de Casambi-app
- Maximaal detectiebereik: 10-14 m diameter
- Montagehoogte 2-4 m
- Maximale belastingcapaciteit: 1200 W resistieve belasting en 600 W inductieve belasting
- Korridor, doorgang bewegingsdetectie applicatie wordt sterk aanbevolen
- Beschikbaar met water- en oppervlaktebevestiging
Technische specificaties
| Input/outputparameters | |
|---|---|
| Inlaatspanning | 100-240V wisselstroom |
| Nominale spanning | 230 V wisselstroom |
| Werkstroom | maximaal 20 mA |
| Energieverbruik | ≤ 0,5 W @ 230 VAC |
| Werkwijze | 1 kanaal ON/OFF + Casambi BLE |
| Overspanningsbescherming | 2KV ((L/N, EN61000-4-5) |
| Spanningsvermogen | 30A (50% Ipeak, twidth=500us, 230Vac volle belasting, koude start) |
| Vervoervermogen | 1200 W resistieve belasting of 600 W inductieve belasting |
| Sensorparameters | |
| Functie | PIR-bewegingsdetectie + daglichtsensor |
| Detectiegebied | Casambi-app-instelling: 100%/75%/50%/25% |
| Houd tijd | Standaardinstelling 2s+ Linger-tijd ingesteld door Casambi App |
| Daglichtsensor | Ingesteld door Casambi App onder close loop |
| Montagehoogte | 2-4 m (typische waarde: 3 m) |
| Toepassingsomgeving | |
| Boorgat | Φ65 mm |
| Werktemperatuur | -25°C tot +50°C |
| Bergingstemperatuur | -40°C tot +80°C |
| Certificering en normen | |
| Certificaat | Voldoet aan CE-norm |
| Milieueisen | Voldoen aan RoHS |
| IP-classificatie | IP20 |

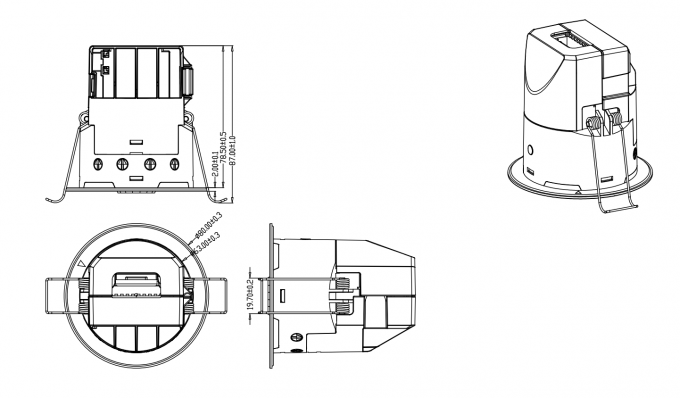

Afmetingen en functie
Bedradingsdiagram
Belangrijke bedradingsopmerkingen:
- LN is de AC-invoerterminal en L'N is de AC-uitvoerterminal.
- Vereisten voor een enkele belasting voor een enkele sensoruitgang: de weerstandsbelastingen mogen niet hoger zijn dan 1200 W en de capacitieve belastingen mogen niet hoger zijn dan 600 W. Bij het aansluiten van meerdere belastingende overspanningscapaciteit en de totale belasting moeten in aanmerking worden genomen;. We recommend connecting an AC contactor or AC solid-state relay to the sensor output terminal to prevent damage to the sensor due to inrush current overload when one sensor is connected to multiple loads.
- Het effectieve bereik van de Bluetooth-communicatie is 40 m in open ruimtes.
Initialisatie en standaardinstellingen
Als de sensor wordt ingeschakeld, zal de sensor in de initialisatieperiode zijn, en de relais zal tijdens deze periode worden gesloten.en daglichtwaarde kan worden ingesteld via de Casambi App.
Fabrieksinstellingen
- Detectiegebied: 100%
- Hold time: 2 seconden
- LED-indicator: AAN
Detectie van stralingspatroon
Casambi APP instellingen
Voorzorgsmaatregelen
- Deze infrarood pyro-elektrische sensor moet door een professionele elektricien worden geïnstalleerd.
- De optimale installatiehoogte voor deze infrarood pyro-elektrische sensor is 3 m. Deze mag niet buiten worden geïnstalleerd om te voorkomen dat deze ten gevolge van de omgevingstemperatuur vals wordt geactiveerd.Het mag niet worden geïnstalleerd op plaatsen die gevoelig zijn voor temperatuur- of luchtstroomveranderingen om te voorkomen dat het apparaat vals wordt ingeschakeld of oververhit, wat leidt tot sensorfout.
- Het detectiebereik van deze infrarood pyro-elektrische sensor mag niet worden belemmerd door schermen, meubels, grote potplanten of andere belemmeringen.
- Er mogen geen reflecterende voorwerpen direct voor deze infrarood pyro-elektrische sensor zijn, aangezien gereflecteerd licht een valse activering kan veroorzaken.
- Deze infrarood pyro-elektrische sensor dient weg te worden gehouden van grote apparatuur voor elektromagnetische straling, zoals Wi-Fi-routers, camera's, magnetronen, enz.Het wordt aanbevolen om ze op een afstand van ten minste 2 meter te houden om elektromagnetische interferentie te voorkomen..
- De sensorafstand van deze infrarood pyro-elektrische sensor kan variëren afhankelijk van de installatiehoogte en de omgevingstemperatuur in vergelijking met de typische waarde.
