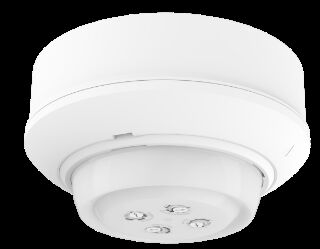

30 m diameter detectie dekking Standalone PIR-aanwezigheidsdetectoren met een opbouwhoogte van 6 m
| Plaats van herkomst | China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MSA069S IR |
| Min. bestelaantal | 100 stuks |
| Prijs | Onderhandelbaar |
| Verpakking Details | Witte doos + Witte doos etiketten + Clapboard + Carton ((K=A)) |
| Levertijd | 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4 |
| Betalingscondities | T/T |
| Levering vermogen | 10,000pcs per maand |
Productdetails
| Ingangsspanning | 220-240Vac, 50/60Hz | Werkende stroom | 20mA max. |
|---|---|---|---|
| Stroomverbruik | ≤0,5W | Functie | AAN/UIT Detectiedekking met een diameter van 30 m |
| Beschikbaar | Bewegingsdetectie, daglichtsensor | Montagehoogte | 2,5-6m |
| Installatie | Inbouw- en opbouwmontage | maat gesneden | Φ55 mm |
| Markeren | 30m PIR-aanwezigheidsdetector,zelfstandige PIR-bewegingssensor,Bewegingsmelder met een opbouwhoogte van 6 m |
||
Productomschrijving
30m Diameter Detectiebereik Standalone PIR Aanwezigheidsmelder
Geavanceerde standalone PIR aanwezigheidsmelder met een detectiebereik van 30m diameter en een montagehoogte van 6m.
Belangrijkste Kenmerken
- PIR bewegingsdetectietechnologie
- Nauwkeurige bewegingsdetectie met AAN/UIT uitgangskanaal
- Geïntegreerde daglichtsensor detectie
- Configureerbaar detectiegebied, inschakelduur en daglichtdrempel via draaischakelaar of afstandsbediening
- Maximaal detectiebereik: 30-36m diameter
- 26A relais met 2000W resistieve en 1200W inductieve belastingscapaciteit
- PUSH knop bedieningsfunctionaliteit
- Semi-automatische en automatische detectiemodi
- IQ intelligente modus voor automatische aanpassing van de inschakelduur
- Sync controle voor coördinatie van meerdere sensoren

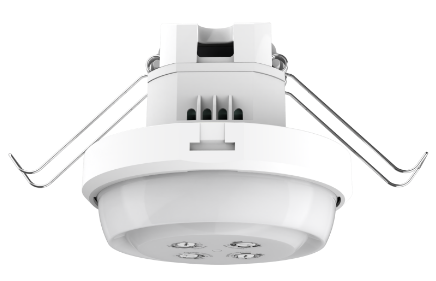

- Verzonken montage en opbouwmontage opties
Technische Specificaties
Ingangs-/Uitgangsparameters
| Ingangsspanning | 220-240V AC |
| Nominale spanning | 230V AC |
| Werkstroom | Max. 20mA |
| Stroomverbruik | ≤0.5W @230V AC |
| Uitgangssignaal | AAN/UIT |
| Max. overspanningsspanning | 2KV(L/N, EN61000-4-5) |
| Max. overstroom | 75A (50% Ipeak, twidth =500us, 230Vac volle belasting, koude start) |
| Max. belasting | 2000W resistieve belasting en 1200W inductieve belasting @230Vac |
Sensorparameters
| Functie | PIR bewegingsdetectie + daglichtsensor |
| Detectiegebied | Draaischakelaar/MH18 afstandsbediening/MH10 afstandsbediening instelling: 100%/75%/50%/25% |
| Inschakelduur | Draaischakelaar/MH18 afstandsbediening/MH10 afstandsbediening instelling: Test 2s/30s/1min/5min/10min/30min |
| Daglichtsensor | Draaischakelaar/MH18 afstandsbediening/MH10 afstandsbediening instelling: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Uitschakelen |
| Radius detectiebereik | 15-18m @25°C gebaseerd op 3m montagehoogte en tangentieel beweging |
| Afstandsbediening | Beschikbaar (MH18 afstandsbediening/MH10 afstandsbediening) |
| Montagehoogtes | 2.5-6m (typische waarde: 3m) |
Geavanceerde Functies
Daglichtdrempel Leerstand: Leert automatisch het huidige omgevingsdaglichtniveau en stelt dit in als drempel.
IQ Modus: Past automatisch de inschakelduur aan op basis van de frequentie van de sensortrigger (bereik van 10s-10min).
Pulsmodus: Blijft 2s ingeschakeld en blokkeert detectie gedurende 8s bij gedetecteerde beweging.
PUSH Knop Bediening: Ondersteunt automatische en semi-automatische modi met handmatige overschrijvingsmogelijkheid.
Sync Controle: Maakt groepscontrole van meerdere sensoren mogelijk voor gecoördineerde lichtregeling.
Toepassingsomgeving
| Boorgat | Ø55mm |
| Werktemperatuur | -25°C tot +50°C (detectiebereik varieert met temperatuur) |
| Opslagtemperatuur | -25°C tot +50°C, vochtigheid ≤60% (niet-condenserend) |
| Bedradingsstandaard | Draaddiameter: 0.2-2.5mm², Draadstriplengte: 5-8mm |
| Garantie | 5 jaar (binnentoepassing) |
Certificeringen & Normen
| Certificaat | Conform CE |
| Milieuvereisten | Conform RoHS |
| IP-classificatie | IP20 |
"N.v.t." betekent niet beschikbaar
Productafmetingen
Bedradingsschema
Detectie Stralingspatroon
Draaischakelaar Instellingen
Detectiegebied Instellingen
| Stand | Detectiegebied |
|---|---|
| 1 | 25% |
| 2 | 50% |
| 3 | 75% |
| 4 | 100% |
Inschakelduur Instellingen
| Stand | Inschakelduur |
|---|---|
| 1 | Test 2s |
| 2 | 30s |
| 3 | 1min |
| 4 | 5min |
| 5 | 10min |
| 6 | 30min |
| 7 | Pulsmodus |
| 8 | IQ modus |
Daglichtsensor Instellingen
| Stand | Daglichtdrempel |
|---|---|
| 1 | 5lux |
| 2 | 15lux |
| 3 | 30lux |
| 4 | 50lux |
| 5 | 100lux |
| 6 | 150lux |
| 7 | Uitschakelen |
Daglicht Prioriteit Instellingen
| Stand | Daglicht Prioriteit Stand |
|---|---|
| 1 | 30lux AAN/200lux UIT |
| 2 | 50lux AAN/300lux UIT |
| 3 | 100lux AAN/400lux UIT |
| 4 | 150lux AAN/500lux UIT |
| 5 | Uitschakelen |
Afstandsbediening Opties
Installatie Richtlijnen
- Installatie moet worden uitgevoerd door een professionele elektricien in een spanningsloze toestand
- Typische installatiehoogte is 3m voor binnengebruik. Vermijd installatie in de buurt van warme of snel veranderende temperatuurgebieden om valse triggers te voorkomen
- Zorg ervoor dat er geen grote objecten binnen het detectiegebied zijn, aangezien de sensor niet door objecten kan detecteren
- Vermijd plaatsing in de buurt van sterk reflecterende objecten, wifi-routers, magnetrons, enz. om valse triggers te voorkomen
- De detectiegebiedfunctie is gebaseerd op een omgevingstemperatuur van 25°C. De prestaties variëren met temperatuurveranderingen
- De detectiegebiedfunctie is geoptimaliseerd voor tangentieel beweging; het detectiebereik voor radiale beweging is korter vanwege de PIR-kenmerken
Product Disclaimer
Vanwege de complexiteit van de producttechnologie en verschillen in de toepassingsomgeving is het moeilijk om een volledig nauwkeurige of volledige beschrijving te garanderen, dus deze specificatie is alleen ter referentie van de gebruiker. Wij behouden ons het recht voor om wijzigingen aan te brengen in de productspecificaties zonder de gebruiker te informeren, en doen geen toezeggingen en garanties in juridische zin. Tegelijkertijd moedigen wij gebruikers aan om de inhoud van onze specificaties aan te vullen of te wijzigen na gebruik van onze producten.
