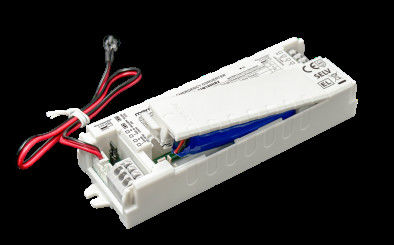

5W 1 uur 10-50Vdc LED-conversie kits met ingebouwde Li-ion batterij zelftest & handmatige test Schakelbaar
| Plaats van herkomst | China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE, UKCA, UN38.3, MSDS |
| Modelnummer | KE022-05AM060KB |
| Min. bestelaantal | 100 |
| Prijs | Onderhandelbaar |
| Verpakking Details | Eerst in een bubbelzak verpakt en vervolgens versterkt met karton voor de buitenverpakking |
| Levertijd | 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4 |
| Betalingscondities | T/T of Western Union |
| Levering vermogen | 10,000pcs per maand |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Nominale ingangsspanning | 220-240Vac 50Hz /60Hz | Noodkracht | 5W |
|---|---|---|---|
| Noodtijd | 60 minuten | Garantie | 5 jaar (batterij 3 jaar) |
| Uitgangsspanning van de belasting | 10-50Vdc | Werktemperatuur | 0 ℃ ~ 50 ℃ |
| IP-beoordeling | IP20 | Batterijtype | Li-ionen3.7v 2600mAh |
| Markeren | 5W LED noodstuurder met batterij,10-50Vdc LED-conversiepakket,LED-driver met zelftestschakelaar |
||
Productomschrijving
5W 1 uur 10-50Vdc LED-conversie-kits met ingebouwde lithium-ionbatterij
Productoverzicht
Een LED-noodstroom met een breed uitgangsspanningsbereik, met ingangsrelaischakeling en uitgebreide beschermingsfuncties.
Belangrijkste kenmerken
- Constante uitgangsvermogen met een breed spanningsbereik (10-50VDC)
- Invoerrelaischakelingstechnologie
- Meerdere beschermingsfuncties: batterijoverlading, overlading en uitgangskortsluitingsbescherming
- Vervangbaar tussen zelftest- en handmatige testmodi
Technische specificaties
Oplaadparameters
| Parameter | Voor de toepassing van deze verordening: |
|---|---|
| Nominale ingangsspanning | 220-240Vac 50Hz /60Hz |
| Nominale invoerstroom | 0.06A Max. @230Vac |
| Inlaatstroming | 15A ((tbreedte=100uS 50% Ipeak))@230Vac ((Koudstarten bij volle belasting) |
| Vermogensfactor | ≥ 0,5@230Vac |
| Inlaatvermogen | 3W |
| Laadstroom van de batterij (max) | 240 mA |
| Laadtijd van de batterij | Maximaal 24 uur. |
Noodparameters
| Parameter | Specificatie |
|---|---|
| Werkwijze | Noodmodus |
| Type lading | LED's |
| Noodstroom | 5W |
| Noodsituatie | 1 uur |
| Uitgangsstroom van de belasting | 500-100mA |
| Uitgangsspanning van de belasting | 10-50VDC |
Specificaties van de batterij
| Li-ionbatterijen | 3.7V 2600mAh (capaciteit voldoet aan noodtijd bij 25°C) |
| Batterijgarantie | 3 jaar |
Voorschriften voor bestuurders
| Overspanningsstroom | 8A |
| Inlaatstroom | 3A Max. |
| Uitgangsstroom | 2A |
Status van de LED-indicator
| Status | De reden | Laadindicator |
|---|---|---|
| Volledig opgeladen batterij en actief | Standaard dagelijks gebruik | Vaste groen |
| Opladen van de batterij | Aanvankelijke lading/opladen van de batterij | Groen knipperend 1 seconde op 1 seconde uit |
| Autotest 3 uur (elke 12 maanden) | Periodiek zelfonderzoek | Blazend groen 3 seconden op 1 second off |
| Autotest 5 min (elke 30 dagen) | Periodiek zelfonderzoek | Blazend groen 3 seconden op 3 seconden uit |
| Duratietestfout | Ik heb de jaarlijkse test van drie uur niet gehaald. | Rood flitsen 0,5 sec op 0,5 sec uit |
| LED-fout | Niet aangesloten of beschadigd/defect | Blinkend rood 2 seconden aan - 2 seconden uit |
| De batterij is losgekoppeld/defect | Niet aangesloten of beschadigd/defect | Vaste rood |
Beschermingsfuncties
- Bescherming tegen overlading/diepe ontlading van de batterij: Ja
- Bescherming tegen uitgangsoverspanning: Ja
- Bescherming tegen uitgangsoverdracht: Ja
- Bescherming tegen kortsluiting bij uitgang: Ja
Operatieomgeving
| Werktemperatuur/vochtigheid | 0°C...+50°C Vochtigheid; 20%-75% (zonder condensatie) |
| Bergingstemperatuur/vochtigheid | -5°C-35°C |
| Geval Max. Temp ((Tc) | 75°C |
Veiligheid en EMC-naleving
| Voltage weerstaan | 3000Vac 5mA 60s (Input "L N" - output "SEC+ SEC-") |
| Veiligheidsnormen | EN 61347-1, 60598-2-22, 61347-2-7, 62034 |
| EMC-norm | Voor de toepassing van deze verordening geldt de volgende bepalingen: |
| Batterijstandaard | UN38.3 |
| Milieubescherming | Voldoen aan RoHS |
| Certificering | CE |
Fysieke specificaties
| Invoer-/uitvoerterminalspecificatie | De drukterminal, draaddiameter: 0,5-0,75 mm2 |
| IP-classificatie | IP20 |
| Soort bescherming | Klasse 2 |
| Typ van installatie | Ingebouwde installatie |
| Afmetingen van de installatie | 134 × 42 × 22 mm |
| Gewicht: noodstroomvoorziening | 122 ± 5 g |
| Levensduur | 5 jaar @Ta (batterij niet inbegrepen) |
Alle parameters worden getest op de ingangsspanning 230 Vac, omgevingstemperatuur 25 °C, tenzij anders aangegeven.
Afmetingen van het product
Bedradingsdiagrammen
Alternatieve bedradingsconfiguratie
Selectie van de testmodus
Voorbereiding van draad
- Solide of gestreepte draad: 0,5 - 0,75 mm2
- Om toegang te krijgen tot of te verwijderen van draden van de terminals, gebruik een schroevendraaier om de knoppen naar beneden te drukken
Handmatige gebruiksaanwijzingen
- Voorafgaand aan de installatie, stel Pin kort: Handmatige test
- Verbind de draad volgens het bedradingsschema
- L, N stroom aan, Schakelaar op S1. Vervolgens gaat het laadlampje aan, het noodlicht voor de bestuurder wordt groen, de noodstroomvoorziening wordt normaal opgeladen.en de laadlamp uitgaat
- Noodsimulatie: Sluit aan, de laadlamp gaat aan, druk op de schakelaar (TEST SCHALTER), schakel vervolgens over naar de noodsituatie, het indicatorlicht van de noodbestuurder wordt gedoofd.Verwijder de schakelaar (TEST SCHALTER), dan wordt de lamp aangedreven door de LED-driver, en het indicatorlampje zal worden ingeschakeld
Instructies voor de automatische test
- Voordat de installatie, stel Pin open: Automatische test
- Verbind de draad volgens het bedradingsschema
- L, N stroom aan, start de klok, en periodieke zelf-test.
Kennisgeving betreffende de toepassing van de batterij
- De batterij moet in normale gebruiksomstandigheden halfjaarlijks worden opgeladen en ontladen.
- Verbind de batterij niet aan het circuit wanneer deze niet wordt gebruikt om te voorkomen dat de batterij overmatig ontladen wordt als gevolg van zelfverbruik van het printbord
- Houd de batterij bij het installeren en gebruiken van de batterij weg van de warmtebron en laat deze alleen binnen een bepaald werktemperatuurbereik
- De batterij dient in een koele en droge omgeving te worden bewaard
- Na een lange opslagtijd wordt de batterij elke 12 maanden, indien nodig, gecycleerd
- Als de AC stroom is uitgeschakeld, en de klok duurt 7 dagen.
