Alle producten
Contactpersoon : June Zhao

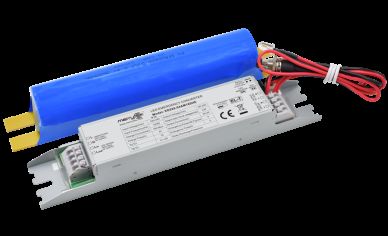

3W standaard en zelftest noodpakketten met een duur van 3 uur en een uitgang van 80-200Vdc

  • 3W Standard and Self Test emergency packs with 3 hours duration time and 80-200Vdc output
Plaats van herkomst China
Merknaam Merrytek
Certificering CE, UKCA, UN38.3,MSDS
Modelnummer KE028-03AM180HE
Min. bestelaantal 100
Prijs Onderhandelbaar
Verpakking Details Eerst in een bubbelzak verpakt en vervolgens versterkt met karton voor de buitenverpakking
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/T of Western Union
Levering vermogen 10,000pcs per maand
Productdetails
Nominale ingangsspanning 220-240Vac 50Hz /60Hz Noodstroom 3W (kan worden aangepast)
Noodtijd 180 min (kan aangepast worden) Garantie 5 jaar (inclusief batterij)
Uitgangsspanning van de belasting 80-200Vdc Werktemperatuur 0℃~50℃
IP-classificatie IP20 Batterijtype LifePO4 6,4V 1800mAh
Markeren

3W LED noodstuurder

,

Zelftest noodverlichtingsset

,

80-200Vdc noodbestuurder
Laat een bericht achter
Productomschrijving
3W standaard en zelftest noodpakketten met 3 uur duur en 80-200Vdc uitgang
Productoverzicht

Constante uitgangsvermogen LED noodstroomvoorziening met een breed uitgangsspanningsbereik, met ingangsrelaischakeling en LiFePO4-batterijtechnologie met een hoge prestatie.

  • Invoerrelaischakeling
  • Hoge veiligheid, hoge prestaties, lange levensduur LiFePO4-batterij
  • Geïntegreerd batterijbeheersysteem
  • Handmatige controle en zelfcontrole
Technische parameters
Specificaties van het laaddeel
Parameter KE028 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Nominale ingangsspanning 220-240Vac 50Hz/60Hz
Nominale invoerstroom 0.06A Max. @230Vac
Inlaatstroming 10A ((breedte=100us 50% Ipeak) @230Vac (koudstarten bij volle belasting)
Vermogensfactor ≥ 0,5@230Vac
Inlaatvermogen < 4W@230Vac
Batterijoplaadstroom 200 mA 200 mA 350 mA 350 mA
Laadtijd van de batterij Maximaal 24 uur.
Specificaties voor noodonderdelen
Parameter Specificatie
Werkwijze Noodmodus
Type lading LED's
Noodstroom 2W, 2,5W, 4W, 5W.
Noodsituatie 3 uur
Uitgangsstroom van de belasting 25-10mA. 31-12mA. 50-20mA. 57-23mA.
Uitgangsspanning van de belasting 80-200Vdc
Specificaties van de batterij
Parameter Specificatie
LiFePO4 (de batterijcapaciteit voldoet aan de noodtijd bij 25°C) 6.4V 1.8Ah. 6.4V 1.8Ah. 6.4V 3.6Ah.
Batterijgarantie Garantie 5 jaar @5~60°C
Uitzonderingsvereisten voor bestuurders
Parameter Specificatie
Overspanningsstroom 8A
Inlaatstroom 3A Max.
Uitgangsstroom 2A Max.
LED-indicatie (handmatige test)
Status Indicator
Opladen Groen licht
Fout Groen licht uit
Noodfunctietest
Testtype Inrichting
Handmatige test Standaard
Autotest Stabiele
Automatische testindicatoren
Fout/test/status De reden Status van de ladingsindicator
De batterij is volledig opgeladen en operationeel Standaard dagelijks gebruik Vaste groen
Opladen van de batterij Aanvankelijke lading/opladen van de batterij Groen knipperend 1 seconde op 1 seconde uit
Autotest 3 uur (elke 12 maanden) Periodiek zelfonderzoek Blazend groen 3 seconden op 1 second off
Autotest 5 min (elke 30 dagen) Periodiek zelfonderzoek Blazend groen 3 seconden op 3 seconden uit
Duratietestfout Automatische test mislukt Rood flitsen 0,5 sec op 0,5 sec uit
LED-fout Niet aangesloten of beschadigd/defect Blinkend rood 2 seconden aan - 2 seconden uit
De batterij is losgekoppeld/defect Niet aangesloten of beschadigd/defect Vaste rood
Noodbeschermingsfuncties
Beschermingstype Beschikbaar
Bescherming tegen overlading/diepe ontlading van batterijen - Ja, dat klopt.
Bescherming tegen uitgangsoverspanning - Ja, dat klopt.
Bescherming tegen uitgangsoverdracht - Ja, dat klopt.
Bescherming tegen kortsluiting bij uitgangen - Ja, dat klopt.
Operatieomgeving
Parameter Specificatie
Werktemperatuur/vochtigheid 0°C...+50°C, luchtvochtigheid: 20%-75% (zonder condensatie)
Bergingstemperatuur/vochtigheid -5°C-35°C
Geval Max. Temp ((Tc) 75°C
Veiligheid en EMC-naleving
Standaard/parameter Specificatie
Voltage weerstaan 3000Vac 5mA 60s (Input "L N" - output "SEC+ SEC-")
Veiligheidsnormen EN 61347-1, 60598-2-22, 61347-2-7, 62034
EMC-norm Voor de toepassing van deze verordening geldt de volgende bepalingen:
Batterijstandaard UN38.3
Verplichtingen inzake milieubescherming Voldoen aan RoHS
Certificering CE
Fysieke specificaties
Parameter Specificatie
Input/output (terminal/bedrading) specificatie De drukterminal, draaddiameter: 0,5-0,75 mm2
IP-classificatie IP20
Soort bescherming Klasse 2
Typ van installatie Ingebouwde installatie
Afmetingen van de installatie 146 × 30 × 22,5 mm
Verpakkingsplicht Witte doos + Gebruiksaanwijzing + karton + buitendoos (K=A)
Gewicht 75 g (rijder)
Levensduur 5 jaar @Ta
Afmetingen

Afmetingsdiagram van de LED-conversie-kit (eenheid: mm)

3W standaard en zelftest noodpakketten met een duur van 3 uur en een uitgang van 80-200Vdc 0

Batterijedimensionele diagrammen (eenheid: mm)

3W standaard en zelftest noodpakketten met een duur van 3 uur en een uitgang van 80-200Vdc 1
Figuur A.
3W standaard en zelftest noodpakketten met een duur van 3 uur en een uitgang van 80-200Vdc 2
Figuur B
3W standaard en zelftest noodpakketten met een duur van 3 uur en een uitgang van 80-200Vdc 3
Figuur C
3W standaard en zelftest noodpakketten met een duur van 3 uur en een uitgang van 80-200Vdc 4
Figuur D
Bedradingsdiagrammen

LED-conversiepakket bedradingsdiagram Optie 1

3W standaard en zelftest noodpakketten met een duur van 3 uur en een uitgang van 80-200Vdc 5

OF

LED-conversiepakket bedradingsdiagram Optie 2

3W standaard en zelftest noodpakketten met een duur van 3 uur en een uitgang van 80-200Vdc 6
Handmatige en automatische uitwisseling van testsets
3W standaard en zelftest noodpakketten met een duur van 3 uur en een uitgang van 80-200Vdc 7
Voorbereiding van draad
3W standaard en zelftest noodpakketten met een duur van 3 uur en een uitgang van 80-200Vdc 8
  • Solide of gestreepte draad: 0,5 - 0,75 mm2
  • Om toegang te krijgen tot of verwijderen van de draden van de terminals, gebruik een schroevendraaier om de knoppen naar beneden te drukken
Handmatige test- en bedieningsinstructies
  1. Voordat de pin wordt geïnstalleerd, moet de pin kort worden ingesteld: handmatige test.
  2. Verbind de draad volgens het bedradingsschema.
  3. L, N stroom aan, Schakel op S1. Vervolgens gaat de ladinglamp aan, het noodverlichtingslicht van de bestuurder wordt groen, de noodstroomvoorziening is normaal opgeladen.
  4. Noodsimulatie: Sluit aan, de laadlamp gaat aan, druk op de schakelaar (TEST SCHALTER), schakel vervolgens over naar de noodsituatie, het indicatorlicht van de noodbestuurder wordt gedoofd.Verwijder de schakelaar (TEST SCHALTER), dan wordt de lamp aangedreven door de LED-aandrijver en gaat het indicatorlicht aan.
Automatische test- en bedieningsinstructies
  1. Voordat de pin wordt geïnstalleerd, moet de pin open worden gezet: Automatische test.
  2. Sluit de draad aan volgens het bedradingsschema.
  3. L, N aan, start de klok en regelmatig zelf testen.
Kennisgeving betreffende de toepassing van de batterij
  • De batterij moet in normale gebruiksomstandigheden halfjaarlijks worden opgeladen en ontladen.
  • Verbind de batterij niet aan het circuit wanneer deze niet in gebruik is om te voorkomen dat de batterij overmatig ontladen wordt als gevolg van zelfverbruik van het printbord.
  • Houd de batterij bij installatie en gebruik bij de warmtebron weg en laat deze alleen in een bepaald werktemperatuurbereik gebruiken.
  • De batterij dient in een koele en droge omgeving te worden bewaard.
  • Na langdurige opslag wordt de batterij om de 12 maanden hergebruikt.
  • Als de AC-toevoer is uitgeschakeld, duurt de klok 7 dagen.
Opmerking: Alle parameters worden getest op de ingangsspanning 230 Vac, omgevingstemperatuur 25°C, tenzij anders aangegeven.
