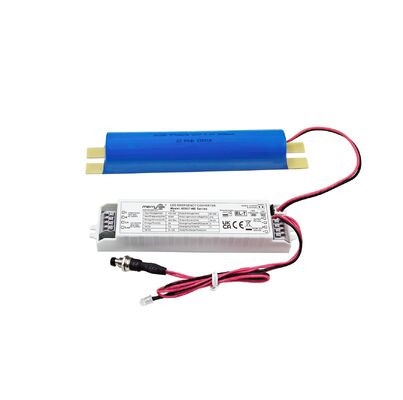

5W LED noodpakket met 3 uur duur en handmatige testknop voor 5 jaar garantie

  • 5W LED Emergency Pack with 3 hours duration and manual test button for 5 years warranty
Plaats van herkomst China
Merknaam Merrytek
Certificering CE, UKCA, UN38.3, MSDS
Modelnummer KE027-05AM180HE
Min. bestelaantal 100
Prijs Onderhandelbaar
Verpakking Details Eerst in een bubbelzak verpakt en vervolgens versterkt met karton voor de buitenverpakking
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/T of Western Union
Levering vermogen 10,000pcs per maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Nominale ingangsspanning 220-240Vac 50Hz /60Hz Noodkracht 5W (kan worden aangepast)
Noodtijd 180 min (kan aangepast worden) Garantie 5 jaar
Uitgangsspanning van de belasting 80-200Vdc Werktemperatuur 0 ℃ ~ 50 ℃
IP-classificatie IP20 Batterijtype LifePO4 6.4V 3600mAh
Laat een bericht achter
Productomschrijving

5W LED Noodpakket met 3 uur duur en handmatige testknop voor 5 jaar garantie





1. Beschrijving



1) Constante vermogensafgifte LED-noodvoeding met een breed uitgangsspanningsbereik.
2) Ingangsrelaisomschakeling.
3) Hoge veiligheid, hoge prestaties, lange levensduur LifePO4-batterij.
4) Met batterijbeheer.

5) Handmatige test en automatische testselectie.





2. Parameters

Oplaadgedeelte

KE027

02AM180HE

03AM180HE

04AM180HE

05AM180HE

Nominale ingangsspanning

220-240Vac  50Hz/60Hz

Nominale ingangsstroom

0,06A Max. @230Vac

Inschakelstroom

10A(Twidth=100us 50% Ipeak )@230Vac(Koudstart bij volle belasting)

Vermogensfactor

≥0,5@230Vac

Ingangsvermogen

<4W@230Vac

Batterijlaadstroom

250mA

250mA

350mA

350mA

Batterijlaadtijd

24 uur Max.

Noodgedeelte

Bedrijfsmodus

Noodmodus

Belastingstype

LED

Noodvermogen

2W

2,5W

4W

5W

Noodtijd

3 uur

Uitgangsstroom belasting

25-10mA

31-12mA

50-20mA

65-25mA

Uitgangsspanning belasting

80-200Vdc

Batterij

LifePO4 (De batterijcapaciteit voldoet aan de noodtijd bij 25℃)

6,4V 1,8Ah

6,4V 1,8Ah

6,4V 3,6Ah

6,4V 3,6Ah

Batterijgarantie

Garantie 5 jaar @5~60℃.

Uitzonderingsvereisten voor de driver

Piekenstroom

8A

Ingangsstroom

3A Max.

Uitgangsstroom

2A Max.

LED-indicatie
(Handmatige test)

Opladen

Groen licht

Fout

Groen licht uit

Noodfunctie Test

Handmatige test

Standaard

Automatische test

Instelbaar

Automatisch testen

Fout/test / Status

Reden

Status oplaadindicator

De batterij is volledig opgeladen en operationeel

Standaard dagelijks gebruik




continu groen

Batterij opladen

Eerste lading/Batterij bijvullen





Knipperend groen 1 seconde aan 1 seconde uit

Automatische test 3 uur (elke 12 maanden)

Periodieke zelftest





Knipperend groen 3 seconden aan 1 seconde uit

Automatische test 5 min (elke 30 dagen)

Periodieke zelftest





Knipperend groen 3 seconden aan 3 seconden uit

Duurtestfout

Automatische test mislukt





Knipperend rood 0,5 seconde aan 0,5 seconde uit

LED-fout

Niet aangesloten of beschadigd/defect








Knipperend rood 2 seconden aan – 2 seconden uit

Batterij losgekoppeld/defect

Niet aangesloten of beschadigd/defect




continu rood

Nood bescherming

Bescherming tegen overladen/diepe ontlading van de batterij

Ja

Overspanningsbeveiliging uitgang

Ja

Overbelastingsbeveiliging uitgang

Ja

Kortsluitbeveiliging uitgang

Ja

Bedrijf

Omgeving

Bedrijfstemperatuur/vochtigheid

0℃…+50℃,vochtigheid:20%-75%(zonder condensatie)

Opslagtemperatuur/vochtigheid

-5℃-35℃

Behuizing Max. Temp(Tc)

75℃

Veiligheid

& EMC



Weerstandsspanning

3000Vac 5mA 60s (Ingang “L N” – uitgang “SEC+ SEC-)

Veiligheidsnorm

EN61347-1, 60598-2-22, 61347-2-7, 62034

EMC-norm

EN55015, EN61000-3-2, EN61000-3-3

Batterijstandaard

UN38.3

Milieubeschermingseisen

Voldoet aan RoHS

Certificering

CE

Overig

Ingang/uitgang(aansluiting/bedrading) specificatie

Druk op de aansluiting, draad diameter: 0,5- 0,75 mm2

IP-classificatie

IP20

Type bescherming

Klasse 2

Installatietype

Ingebouwde installatie

Installatie afmeting

146*30*22.5mm

Verpakkingsvereiste

Witte doos+Gebruiksaanwijzing+tussenschot+buiten karton(K=A)

Gewicht

75g (driver)

Levensduur

5 jaar @Ta

Opmerkingen:

Alle parameters zijn getest op de ingangsspanning 230VAC, omgevingstemperatuur 25℃, tenzij anders aangegeven.

3. Afmeting (Eenheid: mm)

5W LED noodpakket met 3 uur duur en handmatige testknop voor 5 jaar garantie 0

5W LED noodpakket met 3 uur duur en handmatige testknop voor 5 jaar garantie 1

5W LED noodpakket met 3 uur duur en handmatige testknop voor 5 jaar garantie 2

5W LED noodpakket met 3 uur duur en handmatige testknop voor 5 jaar garantie 3





4. Bedradingsschema



5W LED noodpakket met 3 uur duur en handmatige testknop voor 5 jaar garantie 4

OF

5W LED noodpakket met 3 uur duur en handmatige testknop voor 5 jaar garantie 5

5. Handmatige test- en automatische testschakelaar

5W LED noodpakket met 3 uur duur en handmatige testknop voor 5 jaar garantie 6

6. Draadvoorbereiding

5W LED noodpakket met 3 uur duur en handmatige testknop voor 5 jaar garantie 7

  • Massieve of flexibele draad type: 0,5 -0,75 mm2
  • Om de draden van de aansluitingen te bereiken of te verwijderen, gebruikt u een schroevendraaier om de knoppen naar beneden te duwen



7. Handmatige test- en bedieningsinstructies

1) Stel vóór de installatie Pin kort: Handmatige test.

2) Sluit de draad aan volgens het bedradingsschema.

3) L, N inschakelen, schakelaar S1 inschakelen. Dan gaat de belastingslamp aan, het indicatielampje van de nooddriver wordt groen, de noodvoeding wordt normaal opgeladen. Schakel schakelaar S1 uit en de belastingslamp gaat uit.

4) Noodsimulatie: Schakel in, de belastingslamp gaat aan, druk op de schakelaar (TEST SWITCH), schakel vervolgens over naar de noodmodus, het indicatielampje van de nooddriver gaat uit. Laat de schakelaar (TEST SWITCH) los, dan wordt de lamp gevoed door de LED-driver en gaat het indicatielampje aan.



8. Automatische test & Bedieningsinstructies

1) Stel vóór de installatie de pin open voor de automatische test.

2) Sluit de draad aan volgens het bedradingsschema.

3) L, N inschakelen, de klok starten en periodieke zelftest. Om de batterij te vervangen, schakelt u de voeding uit en stelt u de tijd opnieuw in.



9. Batterijtoepassingsbericht

1) De batterij moet halfjaarlijks worden opgeladen en ontladen onder normale gebruiksomstandigheden.

2) Sluit niet aan op het circuit wanneer de batterij niet wordt gebruikt om overontlading van de batterij als gevolg van zelfverbruik van de printplaat te voorkomen.

3) Houd de batterij uit de buurt van de warmtebron bij het installeren en gebruiken en laat deze alleen toe in een bepaalde werktemperatuurbereik.

4) De batterij moet worden opgeslagen in een koele en droge omgeving.

5) Na een lange opslagtijd wordt de batterij elke 12 maanden gecycled, zoals vereist.

6) Wisselstroom is uitgeschakeld en de klok duurt 7 dagen. Schakel in en stel de tijd opnieuw in. Om de batterij te vervangen, schakelt u de voeding uit en stelt u de tijd opnieuw in.
