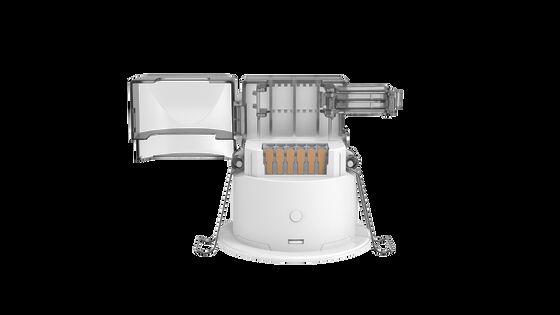

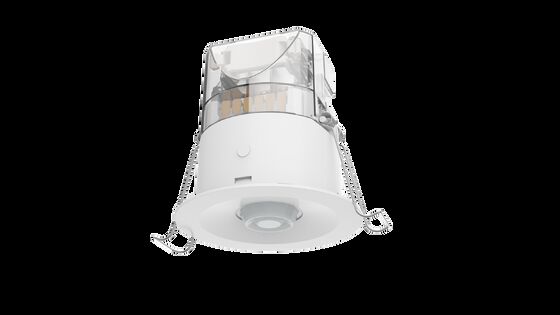

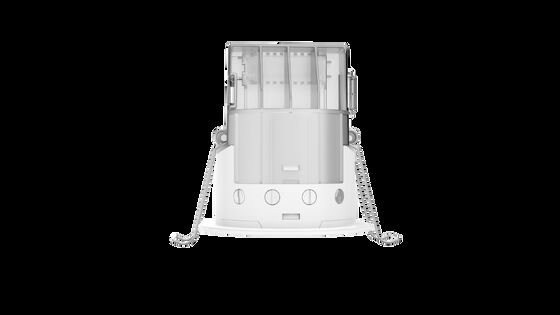

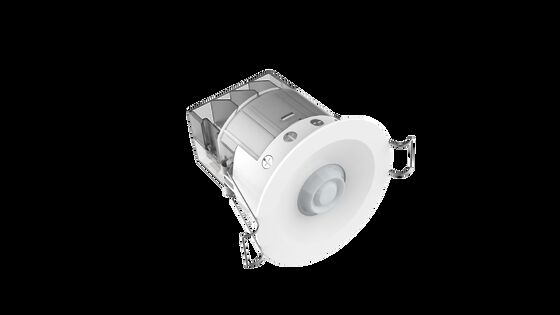

Eenvoudig te gebruiken serie met op de vloer gemonteerde detectoren PIR 360° Ceiling Mount Occupancy Sensor
| Plaats van herkomst | China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MSA246S IR A |
| Min. bestelaantal | 100 STUKS |
| Prijs | Onderhandelbaar |
| Verpakking Details | Witte doos + Witte doos etiketten + Clapboard + Carton ((K=A)) |
| Levertijd | 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4 |
| Betalingscondities | T/T |
| Levering vermogen | 10,000pcs per maand |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Ingangsspanning | 100-240VAC | Werkende stroom | 20mA max. |
|---|---|---|---|
| Stroomverbruik | ≤0,5W | Functie | ON/OFF-functie |
| Beschikbaar | PIR 360° aanwezigheidssensor voor plafondmontage | Montagehoogte | 2.54m |
| Installatie | met een vermogen van niet meer dan 10 kW | Gesneden maat | Φ65mm |
| Markeren | een PIR-bezetingssensor met een spoelinstallatie;,360°-bewegingsmelder op het plafond,gemakkelijk te gebruiken PIR-bewegingssensor |
||
Productomschrijving
Eenvoudig te gebruiken serie met op de vloer gemonteerde detectoren PIR 360° Ceiling Mount Occupancy Sensor
Geavanceerde PIR-bewegingsdetectie sensor met 360° plafondmontage voor geautomatiseerde verlichtingscontrole in industriële en commerciële omgevingen.
Belangrijkste kenmerken
- PIR-bewegingsdetectietechnologie
- nauwkeurige aan/uit-uitgangsregeling
- Werkwijzen met daglichtprioriteit en daglichtdrempel
- Vermogen van de daglichtleerfunctie
- Afstandsbediening/potentiometerregeling voor detectiegebied, wachttijd en daglichtdrempel
- Maximaal detectiebereik: 10-14 m diameter
- Stootterminal voor handmatige belastingregeling
- Volledig automatische en semi-automatische werkwijzen
- Meerdere sensorsynchronisatie via parallelle S-terminals
- Intelligente IQ-modus voor adaptieve werking
Technische specificaties
| Input/outputparameters | |
|---|---|
| Inlaatspanning | 100-240V wisselstroom |
| Nominale spanning | 230 V wisselstroom |
| Energieverbruik | maximaal 20 mA |
| Uitgangssignaal | ≤ 0,5 W @ 220 V gelijkstroom |
| Werkwijze | Aan/uit |
| Overspanningsbescherming | 2KV ((L/N, EN61000-4-5) |
| Spanningsvermogen | 30A (50% Ipeak, twidth=500us, 230Vac volle belasting, koude start) |
| Vervoervermogen | 1200 W resistieve belasting of 800 W inductieve belasting |
| Sensorparameters | |
| Functie | PIR-bewegingsdetectie + daglichtsensor |
| Detectiegebied | Rotatie potentiometer of afstandsbediening: 100%/75%/50%/25% |
| Houd tijd | Rotatie potentiometer of afstandsbediening: 5s/30s/1min/3min/5min/10min/20min/30min |
| Daglichtsensor | Rotatie potentiometer of afstandsbediening: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/uitzetten |
| Montagehoogte | 2.5-4m (typische waarde: 3m) |
| Toepassingsomgeving | |
| Boorgat | Φ65 mm |
| Werktemperatuur | -25°C tot +50°C |
| Bergingstemperatuur | -40°C tot +80°C |
| Certificering en normen | |
| Certificaat | Voldoet aan CE-norm |
| Milieueisen | Voldoen aan RoHS |
| IP-classificatie | IP20 |
Afmetingen en functie

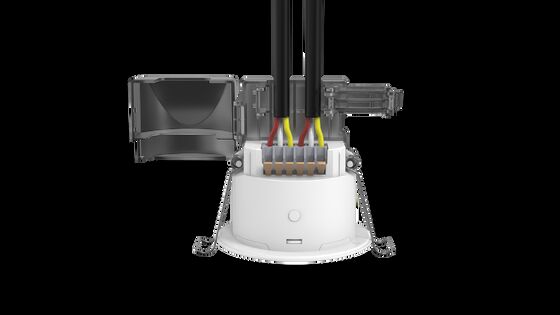

Bedradingsdiagram
Belangrijke bedradingsopmerkingen:
- LN is de AC-invoerterminal en L'N de AC-uitvoerterminal.
- Vereisten voor een enkele belasting: resistieve belastingen ≤ 1200 W, capacitieve belastingen ≤ 800 W. Voor meerdere belastingen moet een wisselstroomcontactor of een vaste relais worden gebruikt om schade aan de sensor door binnenstroming te voorkomen.
- De S-synchronisatiepoort mag NIET worden aangesloten op de N-leiding (neutrale draad) om schade aan de sensor te voorkomen.
Initialisatie en standaardinstellingen
Wanneer de sensor is ingeschakeld, wordt de indicator 35 seconden ingeschakeld voor initialisatie, en dan automatisch uitgeschakeld.Sensorparameters kunnen na initialisatie via potentiometer of afstandsbediening worden geconfigureerd.
Fabrieksinstellingen
- Detectiegebied: 100%
- Hold time: 2 seconden
- Daglichtsensor: uitgeschakeld
- Daglicht prioriteit: gehandicapten
- LED-indicator: AAN
Detectie van stralingspatroon
Instellingen van de potentiometerschakelaar
Instellingen van het detectiegebied
| Vervaardiging | Dekking |
|---|---|
| 1 | 25% |
| 2 | 50% |
| 3 | 75% |
| 4 | 100% |
Tijdinstellingen inhouden
| Vervaardiging | Duur |
|---|---|
| 1 | Test 2s |
| 2 | 30s |
| 3 | 1 minuut. |
| 4 | Vijf minuten. |
| 5 | 10 minuten. |
| 6 | 30 minuten. |
| 7 | Impulsmodus |
| 8 | IQ-stand |
Daglichtdrempelinstellingen
| Vervaardiging | Drempelwaarde |
|---|---|
| 1 | 5 lux |
| 2 | 15 lux |
| 3 | 30 lux |
| 4 | 50 lux |
| 5 | 100 lux |
| 6 | 150 lux |
| 7 | Afzetten |
Instellingen voor daglichtprioriteit
| Vervaardiging | In / uitschakelen van waarden |
|---|---|
| 1 | 50 lux / 400 lux |
| 2 | 100 lux / 500 lux |
| 3 | 150 lux / 600 lux |
| 4 | 200 lux / 700 lux |
| 5 | Afzetten |
Volledig automatische en semi-automatische modus
Druk op de knop "Druk" om de volledig automatische modus te activeren, waarbij de sensor de belasting automatisch inschakelt wanneer beweging wordt gedetecteerd en uitschakelt na de wachttijd wanneer geen beweging wordt gedetecteerd.Druk opnieuw op de knop om over te schakelen naar de semi-automatische modus, waarbij de sensor de belasting alleen via de wandknop inschakelt met behoud van de automatische uitschakelfunctie.
Afstandsbediening MH10
Voorzorgsmaatregelen
- Installatie moet uitsluitend door professionele elektriciens worden uitgevoerd.
- De optimale installatiehoogte is 3 m. Vermijd installatie buiten om te voorkomen dat de omgevingstemperatuur verandert.
- Installeer niet op plaatsen die gevoelig zijn voor temperatuur- of luchtstroomveranderingen om een valse ontsteking of sensorfout te voorkomen.
- Zorg ervoor dat het detectiebereik niet wordt belemmerd door schermen, meubels of grote voorwerpen.
- Vermijd reflecterende voorwerpen recht voor de sensor om te voorkomen dat het reflecteerde licht een valse ontsteking veroorzaakt.
- Houd afstand van grote apparatuur met elektromagnetische straling (Wi-Fi-routers, camera's, magnetronen).
- De sensorafstand kan variëren op basis van de installatiehoogte en de omgevingstemperatuur.
Verwijzing van verantwoordelijkheid
Vanwege de complexiteit van de producttechnologie en de verschillen in toepassingsomgevingen wordt deze specificatie uitsluitend ter referentie verstrekt.Wij behouden ons het recht voor om product specificaties te wijzigen zonder voorafgaande kennisgeving en geen wettelijke verplichtingen of garantiesGebruikers worden aangemoedigd de specificatieinhoud aan te vullen of te wijzigen op basis van hun ervaring met de toepassing.
Voor gedetailleerde technische informatie en ondersteuning van toepassingen kunt u contact opnemen met onze verkoopvertegenwoordigers.
