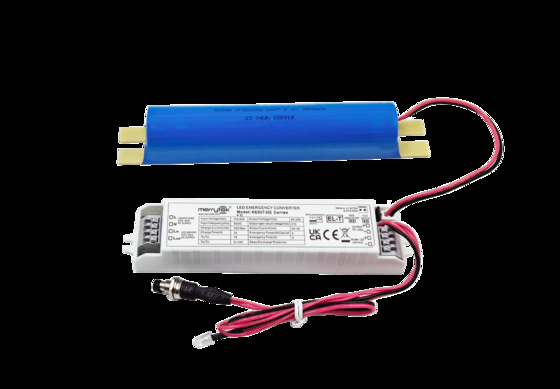

4W 3 uur zelftest & handmatig test Schakelbaar LED noodpakket met 5 jaar garantie LifePO4 batterij

  • 4W 3-hour Self Test & Manual Test Switchable LED Emergency Pack with 5-year warranty LifePO4 battery
Plaats van herkomst China
Merknaam Merrytek
Certificering CE, UKCA, UN38.3, MSDS
Modelnummer KE027-04AM180HE
Min. bestelaantal 100
Prijs Onderhandelbaar
Verpakking Details Eerst in een bubbelzak verpakt en vervolgens versterkt met karton voor de buitenverpakking
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/T of Western Union
Levering vermogen 10,000pcs per maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Nominale ingangsspanning 220-240Vac 50Hz /60Hz Noodkracht 4W (Kan worden aangepast)
Noodtijd 180 min (kan aangepast worden) Garantie 5 jaar
Uitgangsspanning van de belasting 80-200Vdc Werktemperatuur 0 ℃ ~ 50 ℃
IP -beoordeling IP20 Batterijtype LifePO4 6.4V 3600mAh
Laat een bericht achter
Productomschrijving

4W 3-uur Zelf- & Handmatige Test Schakelbare LED Noodverpakking met 5 jaar garantie LifePO4 batterij





1. Beschrijving



1) Constante vermogensafgifte LED noodstroomvoorziening met een breed uitgangsspanningsbereik.
2) Ingangsrelais schakeling.
3) Hoge veiligheid, hoge prestaties, lange levensduur LifePO4 batterij.
4) Met batterijbeheer.

5) Handmatige test en automatische test selectie.





2. Parameters

Oplaadgedeelte

KE027

02AM180HE

03AM180HE

04AM180HE

05AM180HE

Nominale ingangsspanning

220-240Vac  50Hz/60Hz

Nominale ingangsstroom

0.06A Max. @230Vac

Inschakelstroom

10A(Twidth=100us 50% Ipeak )@230Vac(Koudstart bij volle belasting)

Vermogensfactor

≥0.5@230Vac

Ingangsvermogen

<4W@230Vac

Batterij laadstroom

250mA

250mA

350mA

350mA

Batterij oplaadtijd

24 uur Max.

Noodgedeelte

Bedrijfsmodus

Noodmodus

Belastingstype

LED

Noodvermogen

2W

2.5W

4W

5W

Noodtijd

3uur

Belasting uitgang stroom

25-10mA

31-12mA

50-20mA

65-25mA

Belasting uitgangsspanning

80-200Vdc

Batterij

LifePO4 (De batterijcapaciteit voldoet aan de noodtijd bij 25℃)

6.4V 1.8Ah

6.4V 1.8Ah

6.4V 3.6Ah

6.4V 3.6Ah

Batterij garantie

Garantie 5 jaar @5~60℃.

Uitzondering Driver Vereisten

Piekenstroom

8A

Ingangsstroom

3A Max.

Uitgangsstroom

2A Max.

LED Indicatie
(Handmatige test)

Opladen

Groen licht

Fout

Groen licht uit

Noodfunctie Test

Handmatige test

Standaard

Automatische test

Instelbaar

Automatische Test

Fout/test / Status

Reden

Oplaadindicator Status

De batterij is volledig opgeladen en operationeel

Standaard dagelijks gebruik




continu groen

Batterij Opladen

Eerste Oplading/Batterij Bijvullen





Knipperend groen 1 sec aan 1 sec uit

Automatische Test 3 Uur (elke 12 maanden)

Periodieke zelftest





Knipperend Groen 3 sec aan 1 sec uit

Automatische Test 5 Min (elke 30 dagen)

Periodieke zelftest





Knipperend Groen 3 sec aan 3 sec uit

Duurtest fout

Automatische test mislukt





Knipperend Rood 0.5 sec aan 0.5 sec uit

LED fout

Niet aangesloten of beschadigd/defect








Knipperend Rood 2 sec aan – 2 sec uit

Batterij Losgekoppeld/Defect

Niet aangesloten of beschadigd/defect




continu rood

Nood  bescherming

Batterij overladen/diepe ontlading bescherming

Ja

Uitgang overspanningsbeveiliging

Ja

Overbelastingsbeveiliging uitgang

Ja

Kortsluitbeveiliging uitgang

Ja

Werking

Omgeving

Bedrijfstemperatuur/vochtigheid

0℃…+50℃,vochtigheid:20%-75%(zonder condensatie)

Opslagtemperatuur/vochtigheid

-5℃-35℃

Behuizing Max. Temp(Tc)

75℃

Veiligheid

& EMC



Weerstandsspanning

3000Vac 5mA 60s (Ingang “L N” – uitgang “SEC+ SEC-)

Veiligheidsstandaard

EN61347-1, 60598-2-22, 61347-2-7, 62034

EMC standaard

EN55015, EN61000-3-2, EN61000-3-3

Batterij standaard

UN38.3

Milieubeschermingseisen

Voldoet aan RoHS

Certificering

CE

Overig

Ingang/uitgang(aansluiting/bedrading) specificatie

Drukconnector, draad diameter: 0.5- 0.75 mm2

IP-classificatie

IP20

Type bescherming

Klasse 2

Installatietype

Ingebouwde installatie

Installatie afmeting

146*30*22.5mm

Verpakkingsvereiste

Witte doos+Gebruiksaanwijzing+tussenschot+buitendoos(K=A)

Gewicht

75g (driver)

Levensduur

5 Jaar @Ta

Opmerkingen:

Alle parameters zijn getest op de ingangsspanning 230VAC, omgevingstemperatuur 25℃, tenzij anders vermeld.

3. Afmeting (Eenheid: mm)

4W 3 uur zelftest & handmatig test Schakelbaar LED noodpakket met 5 jaar garantie LifePO4 batterij 0

4W 3 uur zelftest & handmatig test Schakelbaar LED noodpakket met 5 jaar garantie LifePO4 batterij 1

4W 3 uur zelftest & handmatig test Schakelbaar LED noodpakket met 5 jaar garantie LifePO4 batterij 2

4W 3 uur zelftest & handmatig test Schakelbaar LED noodpakket met 5 jaar garantie LifePO4 batterij 3





4. Bedradingsschema



4W 3 uur zelftest & handmatig test Schakelbaar LED noodpakket met 5 jaar garantie LifePO4 batterij 4

OF

4W 3 uur zelftest & handmatig test Schakelbaar LED noodpakket met 5 jaar garantie LifePO4 batterij 5

5. Handmatige Test en Automatische Test schakelaar

4W 3 uur zelftest & handmatig test Schakelbaar LED noodpakket met 5 jaar garantie LifePO4 batterij 6

6. Draadvoorbereiding

4W 3 uur zelftest & handmatig test Schakelbaar LED noodpakket met 5 jaar garantie LifePO4 batterij 7

  • Massieve of flexibele draad type: 0.5 -0.75 mm2
  • Om de draden van de aansluitingen te bereiken of te verwijderen, gebruikt u een schroevendraaier om de knoppen naar beneden te duwen



7. Handmatige Test & Gebruiksaanwijzing

1) Stel voor de installatie Pin kort: Handmatige Test.

2) Sluit de draad aan volgens het bedradingsschema.

3) L, N inschakelen, Schakel S1 in. Dan gaat de belastingslamp aan, de noodstroomdriver indicatorlamp wordt groen, de noodstroomvoorziening laadt normaal op. Schakel S1 uit en de belastingslamp gaat uit.

4) Noodsituatie Simulatie: Schakel in, de belastingslamp gaat aan, druk op de schakelaar (TEST SCHAKELAAR), schakel vervolgens over naar de noodmodus, de indicatorlamp van de noodstroomdriver gaat uit. Laat de schakelaar (TEST SCHAKELAAR) los, dan wordt de lamp gevoed door de LED-driver en gaat de indicatorlamp aan.



8. Automatische Test & Gebruiksaanwijzing

1) Stel voor de installatie de pin open voor de automatische test.

2) Sluit de draad aan volgens het bedradingsschema.

3) L, N inschakelen, start de klok en periodieke zelftest. Om de batterij te vervangen, schakelt u de voeding uit en herstart u de tijd.



9. Batterij Toepassing Kennisgeving

1) De batterij moet halfjaarlijks worden opgeladen en ontladen onder normale gebruiksomstandigheden.

2) Sluit niet aan op het circuit wanneer de batterij niet wordt gebruikt om overontlading van de batterij te voorkomen als gevolg van zelfverbruik van de printplaat.

3) Houd de batterij uit de buurt van de warmtebron bij het installeren en gebruiken en laat deze alleen toe in een bepaalde werktemperatuurbereik.

4) De batterij moet worden opgeslagen in een koele en droge omgeving.

5) Na een lange opslagtijd wordt de batterij elke 12 maanden gecycled.

6) Wisselstroom is uit en de klok duurt 7 dagen. Schakel in en herstart de tijd. Om de batterij te vervangen, schakelt u de voeding uit en herstart u de tijd.
