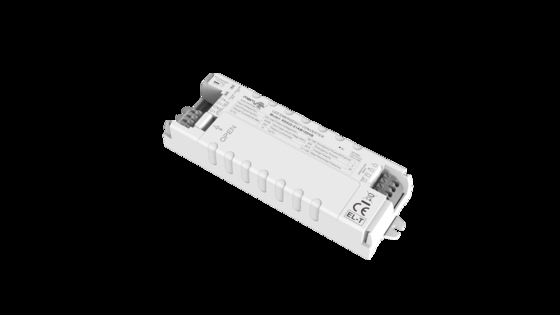

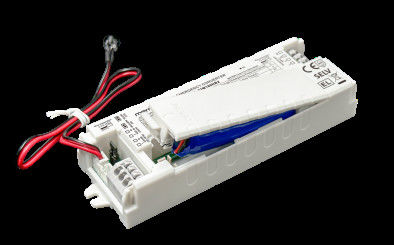

2.5W 3 uur 20-60Vdc LED Noodvoeding Ingebouwde Li-ion Batterij Zelf Test & Handmatige Test Schakelbaar
| Place of Origin | China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE, UKCA, UN38.3, MSDS |
| Model Number | KE022-03AM180KB |
| Minimum Order Quantity | 100 |
| Prijs | Onderhandelbaar |
| Packaging Details | Packed in bubble bag firstly, and then reinforced with carton for outer packing |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T or Western Union |
| Supply Ability | 10,000pcs per month |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Rated Input Voltage | 220-240Vac 50Hz /60Hz | Emergency power | 2-3W(Can be customized) |
|---|---|---|---|
| Emergency Time | 180min (Can be customized) | Warranty | 5 Years( battery 3 years) |
| Load output voltage | 20-60Vdc | Working temprature | 0℃~50℃ |
| IP Rating | IP20 | Battery type | Li-ion 3.7V 2600mAh |
| Markeren | 2.5W LED Noodvoeding,20-60Vdc LED Noodvoeding,Li-ion Batterij LED Noodstroomdriver |
||
Productomschrijving
3W 3 uur 20-60Vdc Li-ion batterij ingebouwd LED noodpakket zelftest en handmatige test Schakelbaar
1Beschrijving.
1) Constante uitgangsspanning LED noodstroom met een breed uitgangsspanningsbereik.
2) Input relais schakelen.
3) Met meerdere beschermingsfuncties: batterijoverlading, overontladingsbescherming en kortsluitingsbescherming.
4) Zelftest & handmatige test Schakelbaar
2.Parameters
| Laadgedeelte | KE022- | 03AM180KB | |
| Nominale ingangsspanning | 220-240Vac 50Hz /60Hz | ||
| Nominale invoerstroom | 0.06A Max. @230Vac | ||
| Inlaatstroming | 15A ((breedte=100uS 50% Ipeak))@230Vac ((koudstarten bij volle belasting)) | ||
| Vermogensfactor | ≥ 0,5@230Vac | ||
| Inlaatvermogen | 3W | ||
| Laadstroom van de batterij (max) | 200 mA | ||
| Laadtijd van de batterij | Maximaal 24 uur. | ||
| Noodgedeelte | Werkwijze | Noodmodus | |
| Type lading | LED's | ||
| Noodstroom | 2.5W | ||
| Noodsituatie | 3 uur | ||
| Uitgangsstroom van de belasting | 125-40mA | ||
| Uitgangsspanning van de belasting | 20-60VDC | ||
| Batterij | Li-ion (de batterijcapaciteit voldoet aan de noodtijd bij 25°C) | 3.7V 2600mAh | |
| Batterijgarantie | Garantie 3 jaar | ||
| Uitzonderingsvereisten voor bestuurders | Overspanningsstroom | 8A | |
| Inlaatstroom | Maximaal drie. | ||
| Uitgangsstroom | 2A | ||
| LED-aanwijzing | Opladen | Groen licht | |
| Fout | Groen licht uit | ||
| Noodfunctietest | Handmatige test | Kort scharnieren | |
| Zelfonderzoek | Open de pin. | ||
| Autotesten | Fout/test/status | De reden | Status van de ladingsindicator |
| De batterij is volledig opgeladen en operationeel | Standaard dagelijks gebruik | ||
| steviggroen | |||
| Opladen van de batterij | Aanvankelijke lading/opladen van de batterij | ||
| Groen knipperend 1 seconde op 1 seconde uit | |||
| Autotest 3 uur (elke 12 maanden) | Periodiek zelfonderzoek | ||
| Blazend groen 3 seconden op 1 second off | |||
| Autotest 5 min (elke 30 dagen) | Periodiek zelfonderzoek | ||
| Blazend groen 3 seconden op 3 seconden uit | |||
| Duratietestfout | Ik heb de jaarlijkse test van drie uur niet gehaald. | ||
| Rood flitsen 0,5 sec op 0,5 sec uit | |||
| LED-fout | Niet aangesloten of beschadigd/defect | ||
| Blinkend rood 2 seconden op 2 seconden uit | |||
| De batterij is losgekoppeld/defect | Niet aangesloten of beschadigd/defect | ||
| solide rood | |||
| Noodbescherming | Bescherming tegen overlading/diepe ontlading van batterijen | - Ja, dat klopt. | |
| Bescherming tegen uitgangsoverspanning | - Ja, dat klopt. | ||
| Bescherming tegen uitgangsoverdracht | - Ja, dat klopt. | ||
| Bescherming tegen kortsluiting bij uitgangen | - Ja, dat klopt. | ||
|
Werken Milieu |
Werktemperatuur/vochtigheid | 0°C...+50°C Vochtigheid; 20%-75% (zonder condensatie) | |
| Bergingstemperatuur/vochtigheid | -5°C-35°C | ||
| Geval Max. Temp ((Tc) | 75°C | ||
|
Veiligheid & EMC |
Voltage weerstaan | 3000Vac 5mA 60s (Invoer L N SEC + SEC-) | |
| Veiligheidsnormen | EN 61347-1, 60598-2-22, 61347-2-7, 62034 | ||
| EMC-norm | Voor de toepassing van deze verordening geldt de volgende bepalingen: | ||
| Batterijstandaard | UN38.3 | ||
| Verplichtingen inzake milieubescherming | Voldoen aan RoHS | ||
| Certificering | CE | ||
| Andere | Input/output (terminal/bedrading) specificatie | De drukterminal, draaddiameter: 0,5-0,75 mm2 | |
| IP-classificatie | IP20 | ||
| Soort bescherming | Klasse 2 | ||
| Typ van installatie | Ingebouwde installatie | ||
| Afmetingen van de installatie | 134*42*22 mm | ||
| Verpakkingsplicht | Witte doos+Gebruiksaanwijzing+plakplaat+buitenkarton(K=A) | ||
| Gewicht: noodstroomvoorziening | 122 ± 5 g | ||
| Levensduur | 5 jaar @Ta (batterij niet inbegrepen) | ||
|
Vermelding: Alle parameters worden getest op de ingangsspanning 230 Vac, omgevingstemperatuur 25 °C, tenzij anders aangegeven. |
|||
3. Afmetingen (eenheid: mm)
4Draadverbinding
OF
5.Schakelaar voor handmatige test en automatische test
6.Voorbereiding van draad
- De waarde van de waarde van de waarde van het product wordt berekend op basis van de waarde van de waarde van het product.0.5 -0.75 mm2
- Om toegang te krijgen tot of verwijderen van de draden van de terminals, gebruik een schroevendraaier om de knoppen naar beneden te drukken
7.Handmatige test- en bedieningsinstructies
1) Voordat de pin wordt geïnstalleerd, moet de pin kort worden ingesteld: handmatige test.
2) Verbind de draad volgens het bedradingsschema.
3) L, N stroom aan, Schakelaar op S1. Vervolgens gaat het laadlampje aan, het noodlicht voor de bestuurder wordt groen, de noodstroomvoorziening wordt normaal opgeladen.en de laadlamp uitgaat.
4) Noodsimulatie: Aanbrengen, het laadlampje aanbrengen, de knop drukken ((TEST SCHALTER), vervolgens overschakelen naar de noodstand, het indicatorlampje van de noodbestuurder wordt gedoofd.Laat de schakelaar los., dan wordt de lamp aangedreven door de LED-aandrijver en gaat het indicatorlicht aan.
8.Automatische test& Bedieningsinstructies
1) Voordat de pin wordt geïnstalleerd, moet de pin open worden gezet: Automatische test.
2) Verbind de draad volgens het bedradingsschema.
3) L, N stroom aan, start de klok, en periodieke zelf-test.
9.Kennisgeving betreffende de toepassing van de batterij
1) De batterij moet in normale gebruiksomstandigheden halfjaarlijks worden opgeladen en ontladen.
2) Verbind de batterij niet aan het circuit wanneer deze niet wordt gebruikt om te voorkomen dat de batterij overbelast raakt door zelfverbruik van het circuitbord.
3) Houd de batterij bij installatie en gebruik bij de warmtebron weg en laat hem alleen in een bepaald werktemperatuurbereik gebruiken.
4) De batterij dient in een koele en droge omgeving te worden bewaard.
5) Na een lange opslagtijd wordt de batterij elke 12 maanden, naargelang van de noodzaak, gecycleerd.
6) wisselstroom is uitgeschakeld en de klok duurt 7 dagen, aansteken en opnieuw timen.
