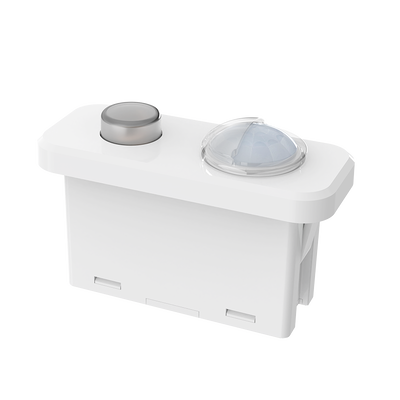

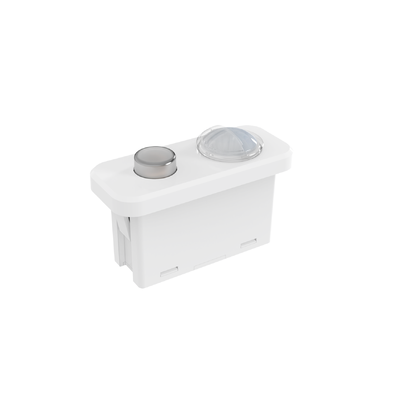

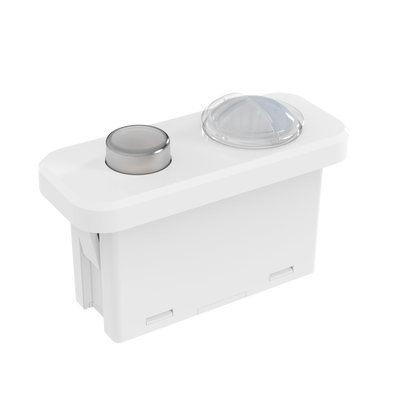

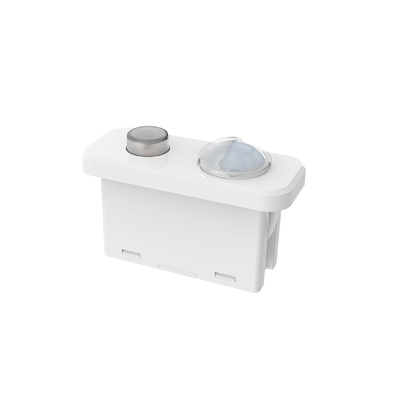

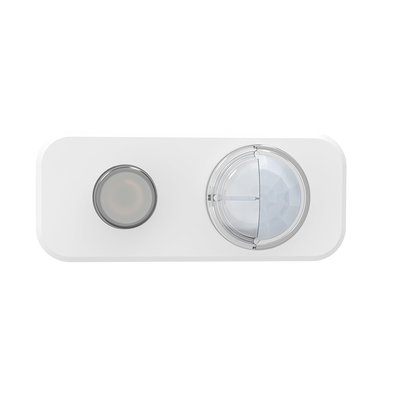

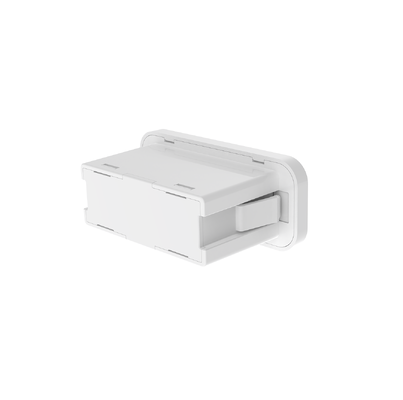

Casambi Dali Bluetooth Network PIR sensor, Zhaga Book20 interface, geschikt voor kantoorgebruik
| Plaats van herkomst | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MDA182D IR-B1 |
| Min. bestelaantal | 100 |
| Prijs | Onderhandelbaar |
| Verpakking Details | Klapboard + karton(K=A) |
| Levertijd | 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling ((als op voorraad |
| Betalingscondities | T/T |
| Levering vermogen | 10000/per maand |
Productdetails
| Nominale spanning | 12 ± 1VDC | Bedrijfsstroom | 35 ± 5 mA |
|---|---|---|---|
| Rimpelspanning | <100MVP-P | Uitgangssignaal | DALI-dimmen |
| Detectiemodus | PIR-detectie | Installatie Hoogte | Typisch 3 m (max. 4 m) |
| IP-classificatie | IP20 | Levensduur | 5 jaar garantie @ta (indoor) |
| Markeren | Casambi Dali Bluetooth-bewegingssensor,Zhaga Book20 PIR sensor,draadloze bewegingsmelder voor kantoor |
||
Productomschrijving
Casambi Dali Bluetooth netwerk PIR sensor
Zhaga Book20-interface, Dali2 & D4i gecertificeerde dimbaar PIR-bewegingssensor met Bluetooth-connectiviteit
Productoverzicht
Professionele PIR-bewegingssensor met daglichtopslagmogelijkheden, ontworpen voor moderne kantooromgevingen met Casambi Bluetooth-netwerkintegratie.
Belangrijkste kenmerken
- Internationale standaard Zhaga Book20-interface voor gemakkelijke installatie
- Maximale installatiehoogte van 4 meter
- 5 jaar garantie voor betrouwbare prestaties
- Ideaal voor open kantoren en individuele kantoorruimtes
- PIR-bewegingsdetectie met daglichtsensorfunctie
- Geïntegreerde Casambi Bluetooth-module met app-besturing
- Uitgangen DALI dimmingsignalen voor slimme verlichtingscontrole
Technische specificaties
| Invoerparameters | |
|---|---|
| Nominale spanning | 12 ± 1 VDC |
| Werkstroom | 35 ± 5 mA |
| Ripple Spanning | < 100mVp-p |
| Uitgangsparameters | |
| Uitgangssignaal | DALI-afduistering |
| Sensorparameters | |
| Detectie-modus | PIR-detectie |
| Detectiegebied | Casambi APP Configurable |
| Houd tijd | Casambi APP Configurable |
| Daglichtsensor | Casambi APP Configurable |
| Daglichtprioriteit | Casambi APP Configurable |
| Dimmingniveau | Casambi APP Configurable |
| Detectiebereik | Plafondinstallatie met een hoogte van 3 m: straal ≥ 2,5 m |
| Installatiehoogte | Typisch 3 m (maximaal 4 m) |
| Draadloze parameters | |
| BLE-modul | Casambi Bluetooth |
| Werkfrequentie | 2.402-2.480 GHz |
| Overdraagkracht | +7dBm (max) |
| Transmissieafstand | Maximaal van punt tot punt 25 m |
| Milieuspecificaties | |
| Werktemperatuur | -20°C tot +55°C |
| Bergingstemperatuur | -40 °C tot +80 °C, luchtvochtigheid ≤85% (niet-condenserend) |
| Certificeringen en normen | |
| Certificeringen | CE, RoHS 2.0, REACH-conform |
| IP-classificatie | IP20 |
| Fysieke specificaties | |
| Bedrading | 2 pin PH2.0-terminal |
| Installatie | Zhaga Book20 Standard |
| Nettogewicht | 150,8 ± 3 g |
| Levensduur | 5 jaar garantie (gebruik binnenshuis) |
Functiekapaciteit
| Functie | Configuratie |
|---|---|
| Aan/uit functie | Casambi App-instelling |
| 2-stappen dimming functie | Casambi App-instelling |
| 3-stappen dimming functie | Casambi App-instelling |
| Daglicht oogsten | Casambi App-instelling |
| Daglichtprioriteit | Casambi App-instelling |
| Netwerkfunctie | Casambi App-instelling |
Afmetingen en installatie van het product
Afmetingsschema's en specificaties van het gat:
Functioneel schema:
Bedradingsdiagram:
Installatie-instructies:
Initialisatie en standaardinstellingen
Na het aanzetten van de stroom heeft de sensor 45-60 seconden warmte nodig voordat hij in werking treedt.
Standaardconfiguratie: Gevoeligheid: 100%, wachttijd: 5 s, daglichtsensor: uitgeschakeld, wachttijd: 0 s, wachttijd: 10%
Gebruiksrichtlijnen
Belangrijke installatienota's:
- Installatie door een professionele elektricien vereist - stroom uitschakelen vóór installatie
- PIR-sensoren kunnen geen materialen doorboren - zorgt voor een duidelijke zichtlijn naar het detectiegebied
- Verminderde detectiegevoeligheid bij koude omstandigheden met dikke kleding
- Vermijd het richten van de sensor op warmtebronnen (luchtconditioners, verwarmers)
- Alleen voor gebruik binnen - zonlicht buiten beïnvloedt de nauwkeurigheid van de detectie
- Test met minimaal 5 eenheden vóór massa-installatie in nieuwe omgevingen
- Vereist een stabiele gelijkstroomtoevoer met een lage rippelfaktor (< 100mV)
Met betrekking tot de detectieprestaties:
- De detectieafstand varieert met hoogte, bevestigingspositie en omgevingstemperatuur
- Verminderde gevoeligheid wanneer de omgevingstemperatuur de menselijke lichaamstemperatuur benadert (36°C-37°C)
- Mogelijk vals activeren wanneer de temperatuur van de omgeving/LED-bak 55°C overschrijdt
- Daglichtdrempelmetingen variëren afhankelijk van omgeving, weer en tijd van de dag
Mogelijke scenario's die tot een valse uitlokking leiden:
- Kleine dieren die in het detectiebereik komen
- Directe blootstelling aan ver-infraroodstralen van zonlicht, koplampen of gloeilampen
- Snelle temperatuursveranderingen door HVAC-systemen of luchtbevochtigers
Potentiële niet-uitlokkende scenario's:
- Obstructies zoals glas of acryl die de infraroodtransmissie blokkeren
- Minimale beweging of zeer hoge snelheid van warmtebronnen
Opmerking: De productspecificaties kunnen worden gewijzigd als gevolg van voortdurende verbetering.
