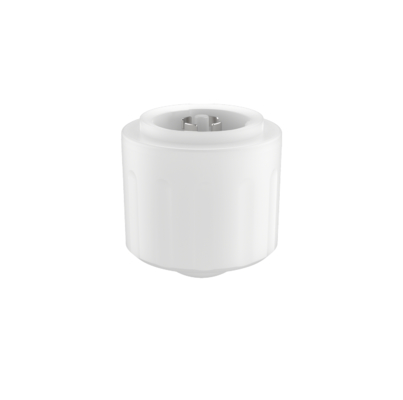

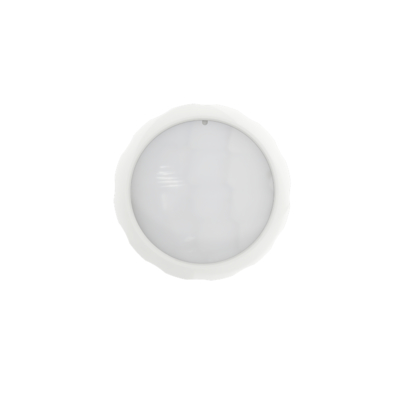

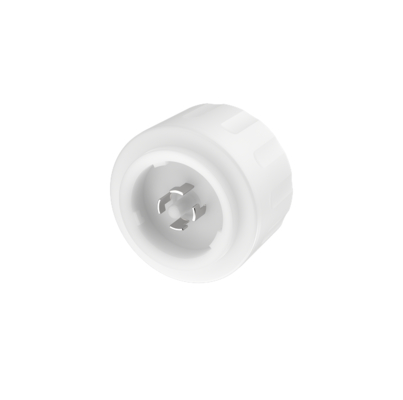

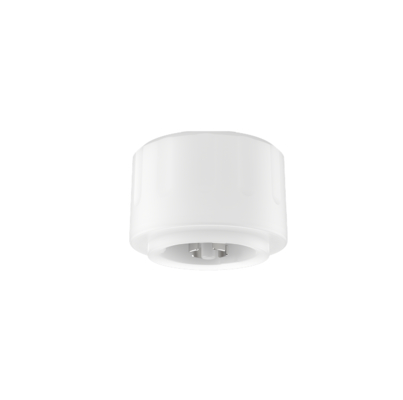

12Vdc PIR draadloos 2.4G netwerkbewegingssensor, daglichtopvang beschikbaar, maximale installatie 12m
| Place of Origin | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| Prijs | Onderhandelbaar |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Operating Voltage | 12±1VDC | Operating current | 35±5mA |
|---|---|---|---|
| Output signal | 0-10V dimming signal | Mounting Height | 10m (12m Max ) |
| Operating Temperature | -20℃-55℃ | Certificate | CE |
| Lifetime | 5 years warranty@Ta | ||
| Markeren | 12Vdc draadloze bewegingssensor,2PIR-sensor voor 4G-netwerken,bewegingsdetector voor het oogsten van daglicht |
||
Productomschrijving
12Vdc PIR Draadloze 2.4G Netwerk Bewegingssensor
Daglichtregeling Beschikbaar, 12m Max. Installatie
Productspecificaties
| Attribuut | Waarde |
|---|---|
| Bedrijfsspanning | 12±1VDC |
| Bedrijfsstroom | 35±5mA |
| Uitgangssignaal | 0-10V dimsignaal |
| Montagehoogte | 10m (12m Max) |
| Bedrijfstemperatuur | -20℃-55℃ |
| Certificaat | CE |
| Levensduur | 5 jaar garantie@Ta |
Producteigenschappen
- 12Vdc Input, geschikt voor DC-systemen of LED-driver met 12V DC hulpvoeding
- 0-10V dimterminal, 3-staps of 2-staps is optioneel, detectiegebied instelbaar
- PIR bewegingsdetectiesensor
- Binnen maximale montagehoogte is 12m
- Alle sensorparameters kunnen worden ingesteld via afstandsbediening
- Ondersteuning draadloze 2.4G netwerken
Technische parameters
| Ingang | |
|---|---|
| Nominale spanning | 12±1V DC |
| Werkstroom | 35±5mA |
| Rimpelspanning | <100mVp-p |
| Uitgang | |
| Uitgangssignaal | 0-10V dimsignaal |
| Sensorparameters | |
| Detectiemodus | PIR-detectie |
| Detectiegebied | 25%/50%/75%/100% (Afstandsbediening instelling) |
| Vasthoudtijd | 5s/30s/1min/3min/5min/10min/20min/30min (Afstandsbediening instelling) |
| Stand-by periode | 0s/10s/1min/3min/5min/10min/30min/+∞ (Afstandsbediening instelling) |
| Stand-by DIM-niveau | 10%/20%/30%/50% (Afstandsbediening instelling) |
| Daglichtsensor | Normaal daglicht: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Uitschakelen (Afstandsbediening instelling) (Omgevingslichtdiffusie) |
| Daglichtregeling | 100L/200L/300L/400L/500L/600L/Uitschakelen (voer daglichtregeling modus in; raadpleeg de handleiding van de afstandsbediening) |
| Detectiegebied (Straal) | Plafondmontagehoogte 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| Montagehoogte | 10m (12m Max) |
| Draadloze parameters | |
| Werkfrequentie | 2.4GHz |
| Zendvermogen | 6dBm |
| Groepsknooppunten | Max. 32 STUKS (een groep) |
| Zendafstand | Punt-naar-punt zenden 15m Max |
| Omgeving | |
| Werktemperatuur | -20℃-55℃ |
| Opslagtemperatuur | -40℃~80℃, vochtigheid≤85% (Niet-condenserend) |
| Certificeringsnormen | |
| Gecertificeerd | CE UL |
| Milieu-eisen | Voldoet aan RoHS 2.0, Reach-vereiste |
| IP-classificatie | IP65 |
| Overig | |
| Bedrading | Standaard Zhaga Book 18 connector |
| Installatie | Extern |
| Verpakking | Klapbord+doos (K=A) |
| Nettogewicht | 39±2g |
| Levensduur | 5 jaar garantie@Ta |
Functiebeschrijving
| Functie | Instelling |
|---|---|
| AAN-UIT-functie | Stand-by periode instellen op "0s" |
| 2-staps dimmen | Stand-by periode instellen op "+∞" |
| 3-staps dimmen | Stand-by periode instellen op "10s/1min/3min/5min/10min/30min" |
| Daglichtregeling | Afstandsbediening DH-modus + Daglichtsensor 100L/200L/300L/400L/500L/600L |
| Netwerkfunctie | Afstandsbediening instellen groep (Ex: 1~16), Rx-ontvangstsignaal instellen |
Productinformatie
Afmeting (eenheid: mm)
Bedrading
Installatie-instructie (Zhaga Book 18 kan draaibaar worden geïnstalleerd)
Opmerking: Houd er bij de installatie rekening mee dat het microgolfantennevlak niet door metaal mag worden geblokkeerd.
Detectiebereik
Afstandsbediening MH17
Initialisatie
Na het inschakelen van de stroom wordt de sensor 45-60 seconden opgewarmd en begint hij te werken.
Standaardinstelling
Gevoeligheid: 100%, Vasthoudtijd: 5s, Daglichtsensor: Uitschakelen, Stand-by periode: 0s, Stand-by dimniveau: 10%
Toepassingsbericht
- De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u de parameters installeert, bedraadt en wijzigt.
- PIR-sensor kan geen materialen binnendringen, zorg ervoor dat er geen obstakel is tussen de sensor en bewegende mensen/objecten.
- Sensor kan moeite hebben om mensen te detecteren als ze dikke kleding dragen in de koude winter.
- Warmtesignalen worden beschouwd als bewegende signalen om de sensor te activeren. Vermijd de sensor naar airconditioning of andere warmtebronnen te richten.
- Sensor is alleen voor gebruik binnenshuis. Zonnestralen buitenshuis kunnen de detectie van de sensor beïnvloeden.
- Vanwege continue verbetering kunnen de inhoud van deze instructie zonder voorafgaande kennisgeving worden gewijzigd.
- De dimprestaties kunnen verschillen bij gebruik met verschillende 0-10V drivers.
De daglichtdrempel wordt gemeten in een zonnige omgeving zonder schaduw en reflectie van omgevingslicht. Het omgevingsluxniveau kan verschillen in verschillende omgevingen, weersomstandigheden, klimaat, tijdstip van de dag en seizoen.
De detectieafstand is gerelateerd aan de lengte van mensen, montagehoogte, montagehoek, omgevingstemperatuur, enz. Wanneer de omgevingstemperatuur de lichaamstemperatuur benadert (36℃~37℃/96.8~98.6℉), zal de PIR-bewegingsdetectie aanzienlijk verzwakken of niet reageren. Wanneer de omgevingstemperatuur of de temperatuur van de LED-tray hoger is dan 55℃/131℉, kan er een valse triggering optreden, probeer de detectiegevoeligheid te verminderen om te verbeteren. Als er valse triggering blijft optreden, mag de PIR-sensor niet worden gebruikt in de ruimte.
Het gegeven detectiegebied is een typische waarde die is gemeten door testers van 165 cm hoog in een open omgeving binnenshuis.
Dit product moet worden gebruikt met een spanningsgestabiliseerde DC-voeding waarvan de ingangsspanning stabiel is en de rimpelfactor laag is (rimpelfactor is lager dan 100 mV; belastingsstroom is groter dan 25 mA).
Installeer en test bij een nieuwe omgeving eerst minimaal 5 producten voordat u ze massaal installeert.
PIR Sensor Gebruiksnotities
PIR is een pyro-elektrische infraroodsensor die veranderingen in infraroodstralen detecteert. Let op de volgende zaken tijdens het daadwerkelijke gebruik, zoals: het detecteren van andere warmtebronnen dan het menselijk lichaam, de temperatuur van de warmtebron verandert niet of de warmtebron beweegt niet, en andere gerelateerde omgevingsfactoren en schendingen van het PIR-toepassingsprincipe.
Wanneer andere warmtebronnen dan het menselijk lichaam worden gedetecteerd als gevolg van de volgende verschijnselen, kan de PIR vals worden geactiveerd:
- Wanneer kleine dieren het detectiebereik betreden
- Wanneer ver-infraroodstralen van zonlicht, autokoplampen, gloeilampen, enz. direct op de sensor worden blootgesteld
- Wanneer de temperatuur in het detectiebereik drastisch verandert als gevolg van warme lucht, koude lucht van koude kasapparatuur, waterdamp van luchtbevochtigers, enz.
Wanneer warmtebronnen worden gedetecteerd als gevolg van de volgende verschijnselen, kan de PIR niet worden geactiveerd:
- Wanneer er stoffen zijn zoals glas en acryl die de transmissie van ver-infraroodstralen tussen de sensor en het detectieobject blokkeren.
- De warmtebron binnen het detectiebereik beweegt nauwelijks of beweegt met hoge snelheid.
