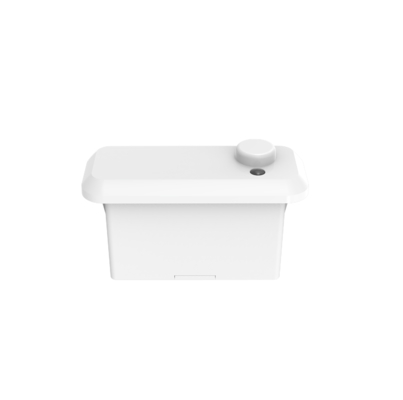

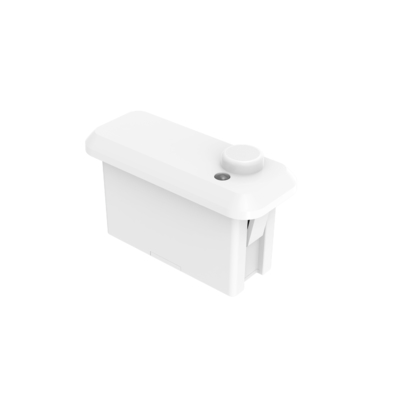

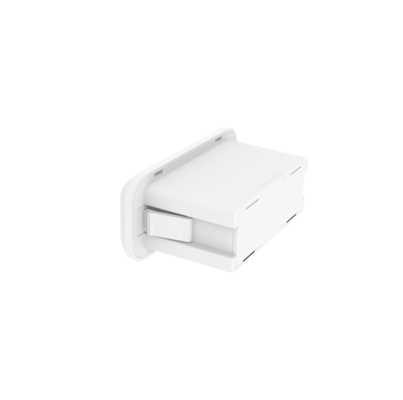

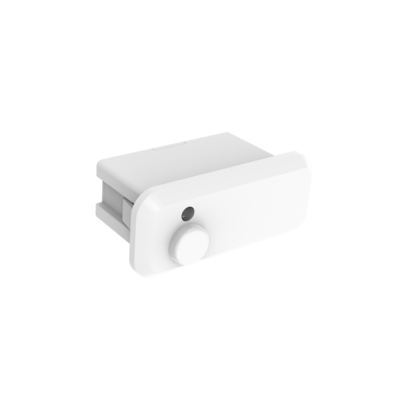

12Vdc Casambi Bluetooth Netwerk Aanwezigheidssensor Voor Paneelverlichting, 4m Max. Installatie

[Producteigenschappen]

• Ingebouwde aanwezigheidssensor, standaard zhaga book20-interface
• Maakt gebruik van 24 GHz gepatenteerde microgolfantennetechnologie, ondersteunt een maximale installatiehoogte van 4 m
• Met Duitse RF-technologie, 5 jaar productgarantie
• Bewegings-, lichte bewegings- en daglichtsensorfunctie
• Toepasbaar voor wasruimtes, woonkamers, keukens en andere omgevingen waar beweging, lichte bewegingsdetectie vereist is
• Casambi Bluetooth-module, verbonden met Casambi IOT-platform

[Parameters]

[Functiebeschrijving]

Menselijke aanwezigheid

: detecteert het menselijk lichaam in het detectiegebied om grote bewegingssignalen (

lopen) om de inductie te activeren en hoog niveau uit te voeren (zoals het bedienen van lichten aan en uit), en detecteert vervolgens lichte beweging signalen (lichaam voorover, achterover leunen, ledematen zwaaien, het hoofd schudden, typen, mobiele telefoons spelen en andere lichte bewegingen.) aalsmede de detectie van vitale ademhalingssignalen van de mens veroorzaakt door de buikholte, borstuitzetting etc om het uitgangsniveau hoog te houden (zoalss controlelichts altijd aan)Afwezigheid van mensen: geen signaal gedetecteerd in het detectiegebied en laag niveau uitgang (lamp uit)]Diagram]Afmeting (

eenheden: mm)

Het product heeft een goede penetratievermogen voor plastic, hout, enz., maar de microgolfmodule-antenne mag geen metalen accessoires of metalen behuizingen, glazen behuizingen, enz. direct voor of in de buurt hebben, anders heeft dit invloed op de antenne-uitzending en -ontvangst.BedradingDe detectieafstand wordt beïnvloed door de installatiehoogte, de grootte van het te detecteren object, de bewegingssnelheid, de impact van de installatieomgeving en de detectieafstand in verschillende richtingen heeft een bepaalde mate van variabiliteit.

• ​[Initialisatie]

Na het inschakelen schakelt de sensor automatisch het licht in met 100% helderheid en voert hij een zelftest uit gedurende 10 seconden. Tijdens de initialisatie kan de sensor geen beweging detecteren. Hij gaat na de initialisatie over in de detectiemodus, en tijdens deze modus blijft de lamp op 100% helderheid.

• [Standaardinstelling]

• Gevoeligheid: 100%, Vasthoudtijd: 5s, Daglichtsensor: Uitschakelen, Stand-by periode: 0s, Stand-by dimniveau: 20%

[

Toepassingsbericht

]

l

De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u de configuratie installeert, bedraadt of wijzigt.

l

Het product heeft een goede penetratievermogen voor plastic, hout, enz., maar de microgolfmodule-antenne mag geen metalen accessoires of metalen behuizingen, glazen behuizingen, enz. direct voor of in de buurt hebben, anders heeft dit invloed op de antenne-uitzending en -ontvangst.l De detectieafstand wordt beïnvloed door de installatiehoogte, de grootte van het te detecteren object, de bewegingssnelheid, de impact van de installatieomgeving en de detectieafstand in verschillende richtingen heeft een bepaalde mate van variabiliteit.

De daglicht drempelwaarde bevindt zich in een zonnige omgeving, geen schaduwen en omgevingslichtdiffusie-reflectiecondities. In verschillende perioden, klimaten en omgevingen kan de daglicht waarde die door de lichtsensor wordt gedetecteerd, verschillend zijn.

De installatieafstand van het product wordt aanbevolen om meer dan 1,5 m te zijn; de installatieafstand tussen het product en de router moet meer dan 1,5 m zijn, om geen interferentie te veroorzaken met de normale werking van de microgolf sensor.

Het montagevlak van het product (bijv. aluminium substraat, PCB-bord) moet een bepaald hoogteverschil hebben ten opzichte van het antennevlak van de microgolfmodule, en het antennevlak van de microgolfmodule moet meer dan 5 mm hoger zijn dan het nabijgelegen vlak om het beste detectie-effect te bereiken.

Er moet een gereguleerde gelijkstroomvoeding met stabiele uitgangsspanning, lage stroom en rimpelcoëfficiënt worden gebruikt, de rimpel van de voeding moet minder dan 50 mV zijn en de minimale belastingsstroom van de voeding moet meer dan 120 mA zijn, en het wordt ook aanbevolen om een elektrolytische condensator van niet minder dan 100 uF in te stellen bij ingangsvermogen VCC-aansluiting.

Productinstallatie zo ver mogelijk van grote metalen apparatuur, pijpleidingen, airconditioningopeningen, uitlaatopeningen, rookmachines en andere scènes, om te voorkomen dat trillingen van de apparatuur het detectie-effect beïnvloeden.

De microgolfmodule moet dicht bij de AC-aandrijfvoeding worden vermeden, weg van de aandrijfvoeding-gelijkrichterbrug, transformator, schakelbuizen en andere hoog vermogen apparaten, om hoogfrequente signalen interferentie met normale werking van de microgolfmodule te voorkomen.

Productontwerp: het antenne-oppervlak van de microgolfmodule en de nabijgelegen circuits om de stroom van grote stromen te vermijden, het vermijden van transformatoren of hoog frequente componenten in de buurt, de afstand moet zo ver mogelijk meer dan 10 mm zijn.

Bij het bedraden mogen de antennezijde en de componentenzijde aan de achterkant van het product niet worden bedekt door draden of grote stromen die erdoorheen lopen, om de normale werking van de sensor niet te beïnvloeden

l

l

Wanneer de productstructuur, voedingsmodus/circuit, sensorantenne voorklep, enz. verandert, gelieve de fabrikant van de sensor op de hoogte te stellen om te bevestigen, om te voorkomen dat het product onjuist werkt. Anders draagt de fabrikant geen verantwoordelijkheid voor de abnormaliteit.
