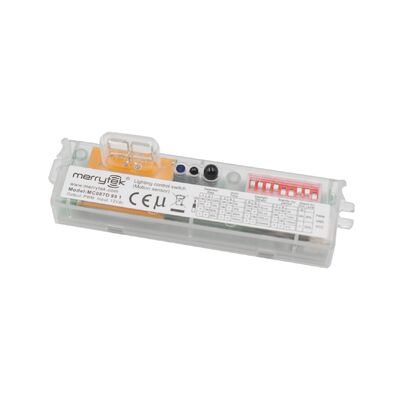

Transparent Shell PWM Dimmable Tri-proof Light Sensor voor parkeerplaats, met gepatenteerd antenneontwerp

  • Transparent Shell PWM Dimmable Tri-proof Light Sensor For Parking Lot, With Patented Antenna Design
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE
Modelnummer MC087D 99 1
Min. bestelaantal 100
Prijs Onderhandelbaar
Verpakking Details Klapboard + karton(K=A)
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling ((als op voorraad
Betalingscondities T/T
Levering vermogen 10000/per maand
Productdetails
Bedrijfsspanningsbereik 12 ± 1VDC Uitgangssignaal PWM / 0-10V dimsignaal
Montagehoogte 3 m (6 m max) Werkomgeving temperatuur -25~60℃
Werkende stroom 20 ± 3 mA Installatie ingebouwd
pakket Klapboard + karton(K=A) Levensduur 5 jaar garantie@ta
Markeren

PWM-afstembaar drievoudig licht

,

Parkeerplaatslamp met bewegingssensor

,

gepatenteerd antennesensorlicht
Laat een bericht achter
Productomschrijving
Transparante Shell PWM Dimmable Tri-proof Light Sensor voor parkeerplaats
Productkenmerken
  • 12V gelijkstroominvoer met 0-10V dimmingsignaal of PWM dimmingsignaaluitgang
  • Optioneel drie- en tweestaps dimming met instelbaar detectiegebied
  • Gepatenteerd antithetisch dipolen antenne ontwerp met Adaptive Algorithm
  • Elimineren van valse activering veroorzaakt door zijde-lobusstraling in metalen omgevingen
  • Ideaal voor parkeerplaatsen en vergelijkbare toepassingen
  • Configuratie van afstandsbediening en DIP-schakelaar voor een gemakkelijke installatie
Technische specificaties
Invoerspecificaties
Nominale spanning12 ± 1 Vdc
Werkstroom20 ± 3 mA
Ripple Spanning< 100mVp-p
Specificaties voor de uitvoer
UitgangssignaalPWM dimming signaal. 0-10VDC dimming signaal.
Daglichtsensor
Daglicht prioriteit ON5Lux/15Lux/30Lux/50Lux. 100Lux. 150Lux.
Daglichtprioriteit OFF150Lux. 200Lux. 300Lux.
Sensorparameters
Overdraagkracht1mW max.
Detectiegebied (radius)Plafondmontage 3m: r≥4m@0,3m/s, r≥2,5m@1m/s
Wandmontage: r≥5m@0,3m/s, r≥3m@1m/s
Montagehoogte3 m (6 m max)
Milieuspecificaties
Werktemperatuur-25°C tot 60°C
Bergingstemperatuur-40 tot 80°C
Vochtigheid≤ 85% niet-condenserend
Certificeringen en normen
GecertificeerdCE
MilieueisenRoHS 2.0, bereiken
IP-classificatieIP20
Andere specificaties
Bedrading3pin 2,0 mm terminal
InstallatieIngebouwd
PakketPlaat + karton(K=A)
Levensduur5 jaar garantie
Modelvariaties
Model nr.MC087D 99 1
InrichtingsmodusTop dip. Bottom dip. Top dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip. Bottom dip.
MontageconstructieSluitstructuur Sluitstructuur Schroefinstallatie structuur Schroefinstallatie structuur
UitgangssignaalPWM dimming signaal. PWM dimming signaal. PWM dimming signaal.
Foto's van productenTransparent Shell PWM Dimmable Tri-proof Light Sensor voor parkeerplaats, met gepatenteerd antenneontwerp 0Transparent Shell PWM Dimmable Tri-proof Light Sensor voor parkeerplaats, met gepatenteerd antenneontwerp 1Transparent Shell PWM Dimmable Tri-proof Light Sensor voor parkeerplaats, met gepatenteerd antenneontwerp 2Transparent Shell PWM Dimmable Tri-proof Light Sensor voor parkeerplaats, met gepatenteerd antenneontwerp 3
Functionele modus
FunctieConfiguratie
ON/OFF-functieStand-by-tijd ingesteld op "0s"
Twee-stap dimmingfunctieStand-by-periode ingesteld op "+∞", daglichtsensor ingesteld op "uitgeschakeld"
Driedimensionele dimmingfunctieStand-by-tijd ingesteld op "1min/10min", daglichtsensor niet ingesteld op "uitzetten"
DaglichtprioriteitStand-by-periode ingesteld op "+∞", daglichtsensor ingesteld op "10Lux/30Lux/50Lux"
Productinformatie
Afmetingen
Transparent Shell PWM Dimmable Tri-proof Light Sensor voor parkeerplaats, met gepatenteerd antenneontwerp 4
Functie & bedradingsdiagram
Transparent Shell PWM Dimmable Tri-proof Light Sensor voor parkeerplaats, met gepatenteerd antenneontwerp 5
Installatiegids
Transparent Shell PWM Dimmable Tri-proof Light Sensor voor parkeerplaats, met gepatenteerd antenneontwerp 6Transparent Shell PWM Dimmable Tri-proof Light Sensor voor parkeerplaats, met gepatenteerd antenneontwerp 7
Inrichtingsnota:De afstand tussen de magnetron en de metalen plaat en de lampenbehuizing moet groter zijn dan 3,2 mm en de metalen plaatstap mag niet groter zijn dan 2 mm.anders zal het de werking van de magnetron beïnvloeden..
Configuratie van de DIP-schakelaar
FunctieDetectiegebiedHoud tijdDaglichtsensorStand-byperiodeStand-by dimniveau
123456789
ⅠAanAan100%AanAan5sAanAan15 luxAanAan0'sAan20%
ⅡAan-75%Aan-30sAan-50LuxAan-1 minuut.-30%
Ⅲ-Aan50%-AanDrie minuten.-Aan150Lux-Aan10 minuten.
Ⅳ--25%--10 minuten.--Afzetten--+∞
Opmerking:Wanneer de stand-by-code is ingesteld op +∞, gaat het in de daglichtprioriteitsmodus met halfuitstorting.
Stralingspatroon
Transparent Shell PWM Dimmable Tri-proof Light Sensor voor parkeerplaats, met gepatenteerd antenneontwerp 8
Initialisatie en standaardinstellingen
Initialisatieproces

Het licht wordt bij 100% helderheid ingeschakeld nadat het is ingeschakeld en wordt na 10 seconden uitgeschakeld.

Standaardinstellingen
  • Gevoeligheid: 100%
  • Houdtijd: 5 s
  • Daglichtsensor: uitgeschakeld
  • Stand-byperiode: 0 s
  • Stand-by dim niveau: 20%
Gebruiksrichtlijnen
Belangrijke installatienota's:
  • Installatie moet alleen door gekwalificeerde elektriciens worden uitgevoerd
  • Sluit altijd de stroom af voor installatie, bedrading of het wijzigen van DIP-schakelaarinstellingen
  • Het detectiegebied varieert afhankelijk van de snelheid, grootte, montagehoogte, hoek, omgeving en reflecterende materialen
  • Wandmontage vergroot het detectiegebied aanzienlijk in vergelijking met plafondmontage
  • De sensorparameters moeten eventueel worden aangepast aan verschillende installatieomgevingen.
  • Alleen voor gebruik binnen - gebruik buiten beïnvloedt de waterdichte prestaties
  • Maximale installatiehoogte: 6 meter (optimaal: 3 meter)
  • Minimale afstand tussen sensoren: 3 meter
  • Vermijd installatie in de buurt van bewegende voorwerpen, ventilatoren, gelijkstroommotoren of luchtuitlaat
  • Mikrogolven kunnen geen metaal binnendringen - niet in gesloten metalen behuizingen installeren
  • Gebruik een gelijkstroomstroomvoorziening met een stabiele uitgangsspanning en een lage ripplecoëfficiënt (< 100mV)
  • De belastingstroom moet groter zijn dan 25 mA.
