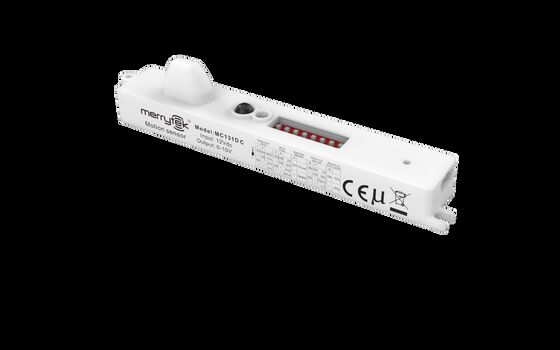

Tri-proof licht super dunne dimmable bewegingssensor met corridor functie, parkeerplaats gebruik MC131D C/D

  • Tri-proof Light Super Thin Dimmable Motion Sensor With Corridor Function, Parking lot Use MC131D C/D
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE
Modelnummer MC131DC, MC131DD
Min. bestelaantal 100 stuks
Prijs Onderhandelbaar
Verpakking Details Bubbelzak + afscherming + buitenste doos (K=A)
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkbestelling:
Betalingscondities T/T
Levering vermogen 10000 stuks/maand
Productdetails
Nominale spanning 12 ± 1 V DC Rimpelspanning < 100mVp-p
Werkfrequentie 5.8GHz ±75MHz, ISM-band Installatie Hoogte 3m (maximaal 5m)
Werktemperatuur Ingebouwd: -25~60°C Levensduur 5 jaar garantie@ta
Markeren

een licht met dimbaar bewegingssensor

,

drievoudig

,

superdunne bewegingssensor corridor functie
Laat een bericht achter
Productomschrijving
Tri-proof Lamp Super Dun Verstelbaar Bewegingssensor Met Gangfunctie, Parkeerplaats Gebruik
Productkenmerken
  • Gepatenteerd Mini Koppeling DiPole Antenne
  • Lange stripbehuizing, miniatuur antenneontwerp, geen schaduw
  • Ultra-lage RF-vermogensuitvoer, ongevaarlijk voor de menselijke gezondheid
  • Ondersteunt afstandsbediening en DIP-schakelaar om parameters aan te passen
  • Lage zijgolf, hoge aanpasbaarheid aan metalen omgeving
  • Niet beïnvloed door temperatuur, vochtigheid, ruis, luchtstroom, stof, licht en andere omgevingen
Technische Parameters
Ingang
Nominale spanning 12 ± 1VDC
Werkstroom MC131D C: 20±2mA
MC131D D: 16±2mA
Rimpelspanning < 100mVp-p
Uitgang
Uitgangssignaal MC131D C: 0-10VDC dimsignaal
MC131D D: PWM dimsignaal
Daglichtsensor
Daglichtsensor Daglichtprioriteit
Detectieparameters
Werkfrequentie 5.8GHz ±75MHz, ISM-band
Zendvermogen 1mW Max.
Detectiebereik (straal) Plafondmontage 3m hoog: r≥4m@0.3m/s, r≥2.5m@1m/s
Horizontale montage 2m hoog: r≥8m@0.3m/s, r≥4m@1m/s
Testomstandigheden: product ingesteld op 100% gevoeligheid, geen duidelijke obstructie in 60² kamer
Installatiehoogte 3m (5m Max)
Omgeving
Werktemperatuur Ingebouwd: -25~60°C
Opslagtemperatuur -40°C…80°C, vochtigheid ≤85% (niet-condenserend)
Certificeringsnormen
Gecertificeerd CE, RED (in afwachting)
Milieuvereisten Voldoet aan RoHS 2.0, Reach-vereisten
IP-classificatie IP20
Andere specificaties
Bedrading 3-pins 2.0mm terminal
Installatievereisten Ingebouwde installatie
Verpakkingsvereisten Bubble bag + scheidingswand + buitenverpakking (K=A)
Nettogewicht 13.5±2g
Levensduur 5 Jaar Garantie
Modelkeuze
MC131D C MC131D D
0-10VDC dimsignaal PWM dimsignaal
Daglichtprioriteit
Functiebeschrijving
Functie MC131D C, MC131D D
Aan/uit-functie N.v.t.
Twee-staps dimfunctie N.v.t.
Drie-staps dimfunctie Stand-by Periode ingesteld op "5min/10min/30min"
Daglichtoogst N.v.t.
Daglichtprioriteit Stand-by Periode ingesteld op "+∞"
Productdiagrammen
Sensor dimensions and measurements diagram
Afmetingen
Sensor wiring diagram and functional connections
Bedrading & Functie
Sensor installation method and positioning
Installatiemethode
Sensor mounting configuration and placement
Montageconfiguratie
Sensor application setup and implementation
Toepassingsopstelling
Opmerking: Let bij installatie op de afstand tussen de microgolfantenne en de lichtplaat.
Standaardinstellingen
  • Gevoeligheid: 100%
  • Houdtijd: 5s
  • Daglichtsensor: Uitgeschakeld
  • Stand-by periode: 15min
  • Stand-by Dim Niveau: 0%
Initialisatieproces

De sensor schakelt het licht voor de eerste keer in met 100% helderheid en schakelt het na 10 seconden uit. Tijdens de initialisatieperiode wordt er geen extern bewegingsdetectiesignaal gedetecteerd.

Toepassingsrichtlijnen
  • De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt, de DIP-schakelaar instelt, enz.
  • Detectieafstand wordt beïnvloed door de snelheid, grootte, installatiehoogte, hoek, openheid van de omgeving en reflectormateriaal van het bewegende object. Specificatiewaarden zijn typisch voor een 165cm/65kg tester in een open binnenomgeving.
  • Wandmontage vergroot de detectieafstand aanzienlijk in vergelijking met plafondmontage. Verminder de gevoeligheid voor wandmontage of neem contact op met de fabrikant voor instellingen.
  • Sensorparameters moeten mogelijk opnieuw worden geconfigureerd in verschillende installatieomgevingen - raadpleeg de instructies of neem contact op met de fabrikant.
  • Alleen voor binnengebruik - buitenomstandigheden en omringende bewegende objecten kunnen valse triggers veroorzaken.
  • Maximale installatiehoogte: 6 meter (optimaal: 3 meter). Minimale afstand tussen sensoren: 3 meter.
  • Metalen omgevingen kunnen valse triggers veroorzaken door microgolfreflectie - verminder de gevoeligheid of neem contact op voor technische ondersteuning.
  • Vermijd installatie in de buurt van bewegende signalen zoals ventilatoren, DC-motoren, rioolbuizen, luchtuitlaten om valse triggers te voorkomen.
  • Microgolven kunnen metaal niet doordringen - vermijd gesloten/halfgesloten metalen lampen en metalen/glazen obstakels.
  • Prestaties kunnen variëren met verschillende PWM/0-10V drivers.
  • Gebruik een DC gereguleerde voeding met stabiele uitgangsspanning, lage rimpelcoëfficiënt (25mA.
  • Productspecificaties en parameters kunnen zonder voorafgaande kennisgeving worden geoptimaliseerd.
