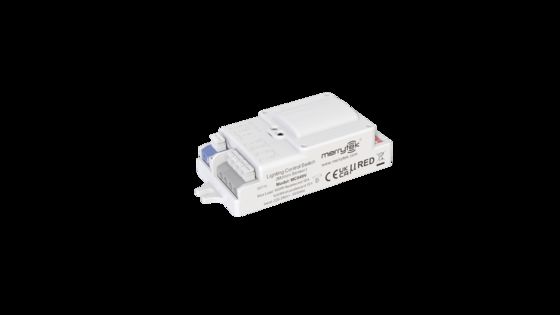

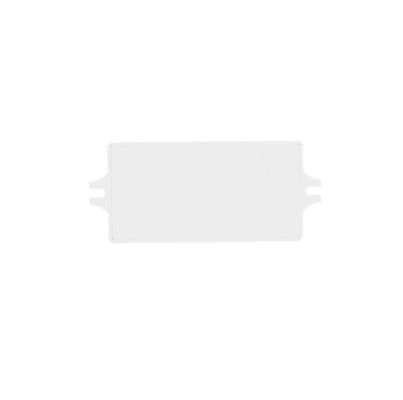

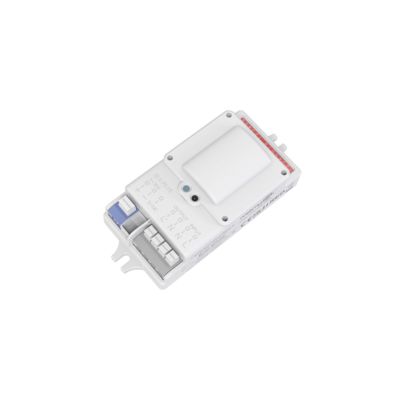

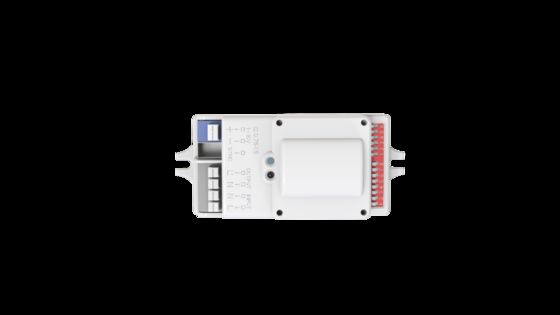

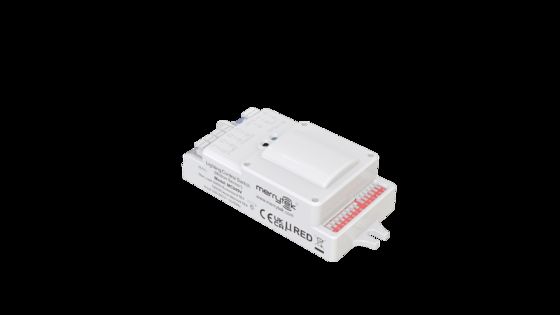

1-10V Dimmable Microwave Motion Sensor Voor Tri-proof Light, 6m Max Montagehoogte MC049V R

  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height MC049V R
  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height MC049V R
  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height MC049V R
  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height MC049V R
  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height MC049V R
Plaats van herkomst China
Merknaam Merrytek
Certificering CE, RED,TUV
Modelnummer MC049V R
Min. bestelaantal 300 stks
Prijs Onderhandelbaar
Verpakking Details Bubbelzak + Karton + Karton ((K=A))
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/T of Western Union
Levering vermogen 20,000pcs per maand
Productdetails
Nominale spanning 120-277V AC Stand-by-vermogen ≤0,5W (230Vac)
Werkmodus AAN/UIT 1-10V dimmen Installatievereiste ingebouwd
Laadvermogen 120Vac 400W (inductief of resistief) 220Vac-240Vac 800W (inductief of resistief) 277Vac 1000W (induc Certificaat CE, ROOD,TUV
Levensduur 5 jaar garantie @Ta 230V vollast
Markeren

1-10V dimbaar bewegingssensor

,

met een vermogen van meer dan 10 W

,

Bewegingssensor met een hoogte van maximaal 6 m
Laat een bericht achter
Productomschrijving
1-10V Dimbare Magnetron Bewegingssensor Voor Tri-proof Verlichting, Max. Montagehoogte 6m
Functies
  • Standaard product met 1-10V LED dimbare driver, bereikt 2-traps of 3-traps dimfunctie met 1-10V dimbare LED driver, met een synchrone uitgang
  • Detectiegebied, inschakelduur, daglichtsensor, stand-by periode en dimniveau instelbaar met DIP-schakelaar
  • Handige aansluiting voor de gebruiker door middel van klemmen voor ingangs- en uitgangseinde
Technische Parameters
Ingang
Bedrijfsspanning 108-305V AC 50Hz/60Hz
Nominale spanning 120-277V AC
Stand-by vermogen ≤0.5W(230Vac)
Uitgang
Werkingsmodus AAN/UIT 1-10V dimmen
Type belasting Witte geweven licht/voeding /1-10V LED-licht
Belastingscapaciteit 120Vac 400W(inductief of resistief)
220Vac-240Vac 800W(inductief of resistief)
277Vac 1000W(inductief of resistief)
Max. overspanningscapaciteit 30A (50% Ipeak, twidth =500uS, 230Vac volle belasting, koude start);
60A (50% Ipeak, twidth =200uS, 230Vac, volle belasting, koude start)
Dim interface 1-10V Dimmen: Beschikbaar
Syn control: Beschikbaar (Kan synchroniseren voor aan-uit functie, kan niet synchroniseren voor 1-10V dimmen)
Sensor Parameters
Bedrijfsfrequentie 5.8 GHz ±75 MHz, ISM-band
Zendvermogen 1mW Max.
Detectiegebied 25%/50%/75%/100%(met twee DIP-schakelaars)
Inschakelduur 5s/30s/90s/3min/20min/30min(met drie DIP-schakelaars)
Stand-by dim Niveau 10%(1.4-1.6V)/20%(1.9-2.1V)/30%(2.9-3.1V)/50%(4.9-5.1V)(met twee DIP-schakelaars)
Stand-by Periode 0S/5S/5min/10min/30min/1h/+∞(met drie DIP-schakelaars)
Daglichtsensor 2 lux/5Lux /10Lux /25Lux /50Lux /100Lux /Uitschakelen(met vier DIP-schakelaars)
Detectiebereik (100% Gevoeligheidsradius) Oppervlaktemontage 3m hoogte:0.3m/S ≥3.5m,1m/S ≥2.5m
Horizontale montage 2m hoogte:0.3m/S ≥8m,1m/S ≥4m
Montagehoogte 3m(6m max)
3db bundelhoek 80°@XZ-vlak 96°@YZ-vlak
Bedrijfsomgeving
Bedrijfstemperatuur -25℃~70℃
Opslagtemperatuur/vochtigheid -40℃~80℃ vochtigheid:≤85% (niet-condenserend)
Certificaat Normen
Veiligheidsnormen (LVD) EN61058-1,EN61058-1-2
Blikseminslag 1KV(L/N,EN61000-4-5)
EMC-normen EN61058-1,EN61000-3-2,EN61000-3-3,EN62479, EN301489-1,EN55015,EN300440
Milieuvereiste Conform RoHS
Certificaat CE, RED,TUV
Overige Specificaties
Ingangs-/uitgangsspecificatie (connector/bedrading) Druk-in klemmen draaddiameter:0.75-1.5mm²
Installatievereiste Ingebouwd
Installatieafmeting 180*50*30mm
Pakketvereiste Bubble bag+ Scheidingswand+ Doos(K=A)
Nettogewicht 75g
Levensduur 5 jaar garantie @Ta 230V volle belasting
Functionele Diagrammen
1. Aan-uit functie (Stand-by Periode "0s")
On-off function diagram
2. 2-traps dimfunctie (Stand-by Periode "+∞")
2-step dimming function diagram
3. 3-traps dimfunctie (Stand-by Periode "5s/5min/10min/30min/1h")
3-step dimming function diagram
4. Afmeting (mm)
Product dimension diagram
5. Bedrading
Wiring diagram
6. Structuur
Product structure diagram
DIP-schakelaar Instellingen
1. Detectiegebied
1 2 Instelling
AAN AAN 100%
AAN - 75%
- AAN 50%
- - 10%
2. Inschakelduur
3 4 5 Instelling
AAN AAN AAN 5S
- AAN AAN 30s
AAN - AAN 90S
- - AAN 3min
AAN AAN - 20min
- - - +∞
3. Stand-by Periode
6 7 8 Instelling
AAN AAN AAN 0S
- AAN AAN 5S
AAN - AAN 5min
- - AAN 10min
AAN AAN - 30min
- AAN - 1H
- - - +∞
4. Daglichtsensor
1 2 3 4 Instelling
- - AAN AAN 2Lux
- - - AAN 5Lux
- AAN AAN - 10Lux
- - AAN - 25lux
- AAN - - 50lux
AAN - - - 100lux
- - - - Uitschakelen

Wanneer ingesteld op Uitschakelen, schakelt de sensor het licht in wanneer deze beweging detecteert, ongeacht of het licht voldoende is.

De drempelwaarde voor daglicht is de typische waarde onder de omstandigheden van een zonnige omgeving, geen schaduw, diffuse reflectie van omgevingslicht.

5. 1-10V (Stand-by DIM Niveau)
5 6 Helderheid%
AAN AAN 50%
- AAN 30%
AAN - 20%
- - 10%
Initialisatie

Na het inschakelen schakelt de sensor automatisch het licht in met 100% helderheid. Na 10 seconden schakelt hij het licht uit. Tijdens de initialisatie kan de sensor geen beweging detecteren.

Fabrieksinstelling

Detectiegebied: 100%, Inschakelduur: 5s, Stand-by Periode: 0s, Daglichtsensor: Uitschakelen

Toepassingsopmerkingen
  1. De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u de DIP-schakelaar installeert, bedraadt of de instelling ervan wijzigt.
  2. Magnetron kan metaal niet doordringen, vermijd installatie van het product in gesloten of semi-gesloten metalen lampen, en zorg ervoor dat er geen metalen of glazen afscherming boven het product is; Als de antenne door een metalen plaat moet gaan, zorg er dan voor dat de bovenkant van de sensor zich dicht bij de metalen plaat bevindt.
  3. De installatieafstand tussen magnetronsensoren wordt aanbevolen om groter te zijn dan 3m, en moet ver verwijderd zijn van schakelaars, routers en andere draadloze apparaten om radio-interferentie te voorkomen. De installatieafstand tussen beide wordt aanbevolen om groter te zijn dan 2m; Het antennevlak van de magnetronsensor moet ver verwijderd zijn van de ingangs-AC en uitgangs-DC om interferentie van laag/hoogfrequente signalen te voorkomen.
  4. Apparatuur met langdurige trillingen of bewegende objecten moet worden vermeden rond de magnetronsensor. Het gegenereerde trillingssignaal wordt beschouwd als een mobiel signaal dat inductie triggert. Als een huisdier door het testgebied loopt, kan de sensor worden geactiveerd.
  5. Dit product is geschikt voor binneninstallatie. Bij semi-buiten- of buiteninstallatie kunnen wind en regen worden beschouwd als een mobiel signaal dat inductie triggert; Wanneer de sensor in een metalen lamp, metalen reflecterend oppervlak of een smalle afgesloten omgeving wordt geïnstalleerd, zal de magnetron herhaaldelijk reflecteren en valse triggering veroorzaken. Verlaag de gevoeligheid of neem contact op met de fabrikant voor technische ondersteuning.
  6. Dit model is geschikt voor plafondmontage. Bij wandmontage zal de magnetron inductie detectieafstand aanzienlijk toenemen, wat kan leiden tot magnetronpenetratie door de muur of de lamp gaat niet uit. Pas de gevoeligheid met 25% aan. Als 25% niet kan worden gebruikt, vermijd dan wandmontage of neem contact op met de fabrikant voor technische ondersteuning.
  7. Productspecificaties en parameters kunnen zonder voorafgaande kennisgeving worden geoptimaliseerd.
  8. De lichtgevoeligheidsdrempel is in een zonnige omgeving, zonder schaduw en diffuse reflectie van omgevingslicht. Het door de sensor gedetecteerde luxniveau kan verschillen in verschillende periodes en klimaatomstandigheden.
  9. Het product detectiebereik is gerelateerd aan de bewegingssnelheid van het object, de grootte van het object, de installatiehoogte van het product, de installatiehoek, de installatieomgeving, het materiaal van de reflectie en andere factoren.
  10. De in de specificaties gegeven detectieafstanden zijn typische waarden, verkregen door testers in een open binnenomgeving van 165cm/65kg.
  11. Plaats de sensor niet in de buurt van objecten met een hoge dichtheid, zoals metaal, glas, gemengde muren, enz., omdat de sensor onjuist kan worden geactiveerd.
  12. Sensorparameters moeten mogelijk opnieuw worden geconfigureerd in verschillende installatieomgevingen. Raadpleeg de bovenstaande instructies of neem contact op met de fabrikant.
