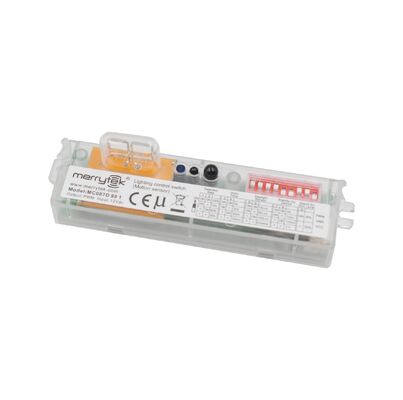

Transparante Schaal PWM Dimbaar Tri-proof Lichtsensor Voor Parkeerplaats, Met Gepatenteerd Antenneontwerp MC087D 99 1

  • Transparent Shell PWM Dimmable Tri-proof Light Sensor For Parking Lot, With Patented Antenna Design MC087D 99 1
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE
Modelnummer MC087D 99 1
Min. bestelaantal 100
Prijs Onderhandelbaar
Verpakking Details Klapboard + karton(K=A)
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling ((als op voorraad
Betalingscondities T/T
Levering vermogen 10000/per maand
Productdetails
Bedrijfsspanningsbereik 12 ± 1VDC Uitgangssignaal PWM / 0-10V dimsignaal
Montagehoogte 3 m (6 m max) Werkomgeving temperatuur -25~60℃
Werkende stroom 20 ± 3 mA Installatie ingebouwd
Pakket Klapboard + karton(K=A) Levensduur 5 jaar garantie@ta
Markeren

PWM-afstembaar drievoudig licht

,

Parkeerplaatslamp met bewegingssensor

,

gepatenteerd antennesensorlicht
Laat een bericht achter
Productomschrijving
Transparante Shell PWM Dimbare Tri-proof Lichtsensor voor Parkeerplaats
Productkenmerken
  • 12V DC-ingang met 0-10V dimsignaal of PWM-dimsignaaluitgang
  • Optionele drie-staps en twee-staps dimming met instelbaar detectiegebied
  • Gepatenteerd antithetisch dipoolantenneontwerp met adaptief algoritme
  • Elimineert valse triggers veroorzaakt door zijlobstraling in metalen omgevingen
  • Ideaal voor parkeerplaatsen en vergelijkbare toepassingen
  • Afstandsbediening en DIP-schakelaarconfiguratie voor eenvoudige installatie
Technische specificaties
Ingangsspecificaties
Nominale spanning12±1Vdc
Werkstroom20±3mA
Rimpelspanning<100mVp-p
Uitgangsspecificaties
UitgangssignaalPWM-dimsignaal | 0-10VDC-dimsignaal
Daglichtsensor
Daglichtprioriteit AAN5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux
Daglichtprioriteit UIT150Lux | 200Lux | 300Lux
Sensorparameters
Zendvermogen1mW Max.
Detectiegebied (straal)Plafondmontage 3m: r≥4m@0.3m/s, r≥2.5m@1m/s
Wandmontage: r≥5m@0.3m/s, r≥3m@1m/s
Montagehoogte3m (6m Max)
Omgevingsspecificaties
Werktemperatuur-25~60℃
Opslagtemperatuur-40~80℃
Vochtigheid≤85% niet-condenserend
Certificeringen & normen
GecertificeerdCE
MilieuvereistenRoHS 2.0, Reach
IP-classificatieIP20
Overige specificaties
Bedrading3-pins 2.0mm terminal
InstallatieIngebouwd
PakketKlapbord + Karton (K=A)
Levensduur5 jaar garantie
Modelvariaties
Modelnr.MC087D 99 1
SetmodusBovenste dip | Onderste dip | Bovenste dip | Onderste dip
MontagestructuurKlemstructuur | Klemstructuur | Schroefinstallatiestructuur | Schroefinstallatiestructuur
UitgangssignaalPWM-dimsignaal | PWM-dimsignaal | PWM-dimsignaal | PWM-dimsignaal
ProductafbeeldingenMC087D sensor clasp structure variant 1MC087D sensor clasp structure variant 2MC087D sensor screw installation variant 1MC087D sensor screw installation variant 2
Functionele modi
FunctieConfiguratie
Aan/uit-functieStand-by periode ingesteld op "0s"
Twee-staps dimfunctieStand-by periode ingesteld op "+∞", Daglichtsensor ingesteld op "Uitschakelen"
Drie-staps dimfunctieStand-by periode ingesteld op "1min/10min", Daglichtsensor niet ingesteld op "Uitschakelen"
DaglichtprioriteitStand-by periode ingesteld op "+∞", Daglichtsensor ingesteld op "10Lux/30Lux/50Lux"
Productinformatie
Afmetingen
MC087D sensor dimensional diagram
Functie & bedradingsschema
MC087D sensor function and wiring diagram
Installatiehandleiding
MC087D sensor installation method 1MC087D sensor installation method 2
Installatieopmerking: De afstand tussen de microgolfantenne en de metalen plaat en de lampbehuizing moet groter zijn dan 3,2 mm, en de stap van de metalen plaat mag niet hoger zijn dan 2 mm, anders heeft dit invloed op de werking van de microgolfantenne.
DIP-schakelaarconfiguratie
FunctieDetectiegebiedHoudtijdDaglichtsensorStand-by periodeStand-by dimniveau
123456789
ⅠAANAAN100%AANAAN5sAANAAN15LuxAANAAN0sAAN20%
ⅡAAN-75%AAN-30sAAN-50LuxAAN-1min-30%
Ⅲ-AAN50%-AAN3min-AAN150Lux-AAN10min
Ⅳ--25%--10min--Uitschakelen--+∞
Opmerking: Wanneer de stand-by periode-draaischakelaar is ingesteld op +∞, wordt de daglichtprioriteitsmodus geactiveerd met halflichte uitschakeling.
Stralingspatroon
MC087D sensor radiation pattern diagram
Initialisatie & standaardinstellingen
Initialisatieproces

Het licht wordt ingeschakeld met 100% helderheid na het inschakelen en wordt na 10 seconden uitgeschakeld. Tijdens de initialisatie wordt geen extern bewegingsdetectiesignaal gedetecteerd.

Standaardinstellingen
  • Gevoeligheid: 100%
  • Houdtijd: 5s
  • Daglichtsensor: Uitschakelen
  • Stand-by periode: 0s
  • Stand-by dimniveau: 20%
Toepassingsrichtlijnen
Belangrijke installatieopmerkingen:
  • Installatie mag alleen worden uitgevoerd door gekwalificeerde elektriciens
  • Schakel altijd de stroom uit voordat u met de installatie, bedrading of het wijzigen van DIP-schakelaarinstellingen begint
  • Detectiegebied varieert met objectssnelheid, -grootte, montagehoogte, hoek, omgeving en reflecterende materialen
  • Wandmontage vergroot het detectiegebied aanzienlijk in vergelijking met plafondmontage
  • Sensorparameters moeten mogelijk worden aangepast voor verschillende installatieomgevingen
  • Alleen voor binnengebruik - buitengebruik beïnvloedt de waterdichte prestaties
  • Maximale installatiehoogte: 6 meter (optimaal: 3 meter)
  • Minimale afstand tussen sensoren: 3 meter
  • Vermijd installatie in de buurt van bewegende objecten, ventilatoren, DC-motoren of luchtuitlaten
  • Microgolven kunnen metaal niet doordringen - niet installeren in gesloten metalen behuizingen
  • Gebruik een gereguleerde DC-voeding met stabiele uitgangsspanning en een lage rimpelcoëfficiënt (<100mV)
  • Belastingsstroom moet groter zijn dan 25mA
