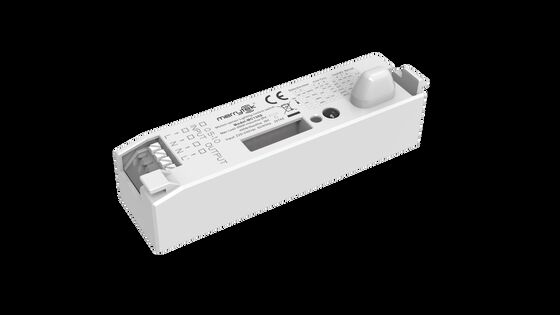

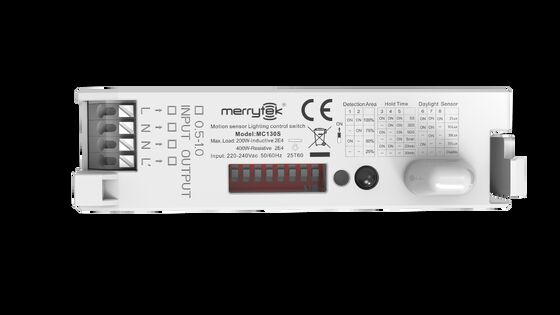

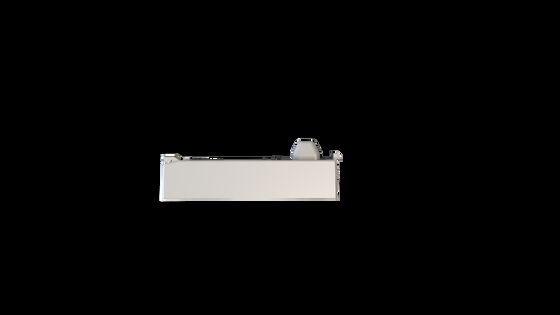

Plafondlicht Lange strook Microwave AC ON/OFF Bewegingssensor, compatibel met Tri-proof Light MC130
| Plaats van herkomst | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE, RED, UKCA, SAA, CB |
| Modelnummer | MC130 |
| Min. bestelaantal | 100 stuks |
| Prijs | Onderhandelbaar |
| Verpakking Details | Bubbelzak + Klapboard + Karton(K=A) |
| Levertijd | 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 4 |
| Betalingscondities | T/T |
| Levering vermogen | 10000 stuks/maand |
Productdetails
| Nominale spanning | 220-240VAC 50/60Hz | Stand-by-vermogen | ≤0,5W |
|---|---|---|---|
| Uitgangscontrole | AAN-UIT | Bedrijfsfrequentie | 5,8 GHz ±75 MHz, ISM-golfband. |
| Bedrijfstemperatuur | -25~60°C | Levensduur | 5 jaar garantie @Ta |
| Markeren | plafondlamp met microgolfbewegingssensor,licht voor bewegingssensor met lange strook,triproof lichtcompatibele bewegingssensor |
||
Productomschrijving
Lange Plafondlamp Magnetron AAN/UIT Bewegingssensor
Compatibel met Tri-proof Lamp
Productkenmerken
- Gepatenteerde Mini Koppeling Dipoolantenne voor plafondlamp
- Geschikt voor ingebouwde metalen LED-tray zonder valse triggers
- Compact formaat, heeft geen invloed op de lichtverdeling
- Lage zijlob, geen valse trigger in metalen reflectieruimte
- Lage zendvermogen, veilig voor mensen
- Sensordata kan worden ingesteld via DIP-schakelaar en afstandsbediening
- Niet beïnvloed door temperatuur, vochtigheid, ruis, stof, etc.
Technische Parameters
Ingang
| Nominale Spanning | 220-240VAC 50/60Hz |
| Stand-by Vermogen | ≤0.5W |
| Overspanningsbeveiliging Test | L--N: 1kV |
Uitgang
| Uitgangsregeling | AAN-UIT |
| Belastingscapaciteit | 200W (Inductief/LED); 400W (Resistief) |
| Max. Overspanningscapaciteit | 10A relais: 30A (50% Ipeak, twidth =200us, 230Vac volle belasting, koude start) |
Sensor Parameters
| Bedrijfsfrequentie | 5.8 GHz ±75MHz, ISM-golfband |
| Zendvermogen | 1mW Max. |
| Detectieradius | r≥3m @ plafondmontage, r≥8m @ wandmontage (Bewegingssnelheid: 1m/s, 100% gevoeligheid, 165cm persoon) |
| Montagehoogte | 2.5-5m (plafondmontage), 2-3m (wandmontage) |
Omgeving
| Bedrijfstemperatuur | -25~60°C |
| Opslagtemperatuur | -40°C~80°C, Vochtigheid: ≤85% (Niet-condenserend) |
Certificering & Normen
| Certificaat | CE, RED, UKCA, SAA, CB |
| Milieuvereiste | Conform RoHS 2.0, Reach |
| IP-classificatie | IP20 |
Overige Specificaties
| Bedrading | Druk-in type klemmenblok, bedrading 0.5-0.75mm² |
| Installatie | Ingebouwd |
| Pakket | Bubble bag + Scheidingswand + Doos (K=A) |
| Nettogewicht | 36g±3g |
| Levensduur | 5 jaar garantie |
Functie Overzicht
| Functie | Beschrijving |
|---|---|
| AAN-UIT Functie | Daglichtsensor instellen op "uitschakelen" of de omgevingshelderheid is lager dan de ingestelde daglichtsensorgwaarde, wanneer bewegingssignalen worden gedetecteerd, begint de sensor te werken en gaat het licht aan. Wanneer de inschakeltijd eindigt, gaat het licht uit. |
| 2-staps Dimmen | N.v.t. |
| 3-staps Dimmen | N.v.t. |
| Daglicht Oogsten | N.v.t. |
| Daglicht Prioriteit | N.v.t. |
Productinformatie
Bedradings- en Functiediagram
De sensor is ontworpen voor het aansluiten van slechts één belasting. Het aansluiten van meer dan één belasting kan de sensor beschadigen.
Installatie-instructies
Aanbevolen voor gebruik op plafondlampen
Schroefinstallatie
Klikinstallatie
Opmerking: Controleer de installatiemethode van de sensor bij Merrytek voordat u een armatuur ontwerpt.
Uitsnede
Initialisatie & Standaardinstellingen
Initialisatie
Na het inschakelen zet de sensor automatisch het licht op 100% helderheid en schakelt het licht uit na 10 seconden. Tijdens de initialisatie kan de sensor geen beweging detecteren.
Standaardinstelling
Gevoeligheid: 100%, Houdtijd: 5s, Daglichtsensor: Uitgeschakeld
Toepassingsmelding
- Sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt of de DIP-schakelaars instelt.
- Magnetrons kunnen metaal niet doordringen. Plaats het product niet in een gesloten of halfgesloten metalen lamp. Metaal of glas mag het product niet bedekken. Als de antenne door een metalen plaat moet gaan, zorg er dan voor dat de bovenkant van de sensor zich dicht bij de metalen plaat bevindt.
- Het gevoeligheidsgebied is gerelateerd aan de bewegingssnelheid van objecten, de grootte van bewegende objecten, de montagehoogte, de montagehoek, de werkomgeving, reflecterende materialen, etc. Het gegeven detectiegebied is een typische waarde die is gemeten door testers van 165 cm hoog in een open binnenomgeving.
- De daglichtdrempels worden gemeten op een zonnige dag zonder schaduw en in een diffuse reflectiestatus van omgevingslicht. Verschillende omgevingen en klimaten veroorzaken verschillende helderheidswaarden die de daglichtsensor meet.
- De installatieafstand tussen sensoren wordt aanbevolen om groter te zijn dan 2m, en de installatieafstand tussen sensoren en routers wordt aanbevolen om groter te zijn dan 2m.
- Sensor mag niet worden bedekt of verborgen door metaal, printplaat, LED-tray, etc. De afstand tussen de sensorantenne en omringende materialen moet groter zijn dan 5 mm. Er mogen geen metalen of printplaatsporen in de buurt van de sensorantenne zijn, erboven of eronder. De aanbevolen dikte van de afdekking is 2 mm, en houd de afstand tussen de sensorantenne en de afdekking groter dan 3,2 mm.
- Trillingssignalen worden beschouwd als bewegingssignalen om de sensor te activeren. De installatie van de sensor moet weg zijn van objecten die langdurig trillen, zoals grote metalen apparatuur, leidingen, airconditioninguitlaten, uitlaatventilatoren, rookafzuigkappen, schuddende ventilatoren, etc. Huisdieren in het detectiegebied kunnen valse triggers veroorzaken.
- Het antenneoppervlak van de magnetronmodule moet weg zijn van de ingangs-AC, uitgangs-DC, gelijkrichterbrug, transformator, schakelbuis en andere hoogvermogenapparaten om te voorkomen dat hoogfrequente signalen de normale werking van de antenne van de magnetronsensor beïnvloeden.
- Sensor is alleen voor binnengebruik. Het waterdichte effect voor buiten of halfbuiten gebruik zal worden beïnvloed. Wind, regen en bewegende objecten kunnen valse triggers veroorzaken.
