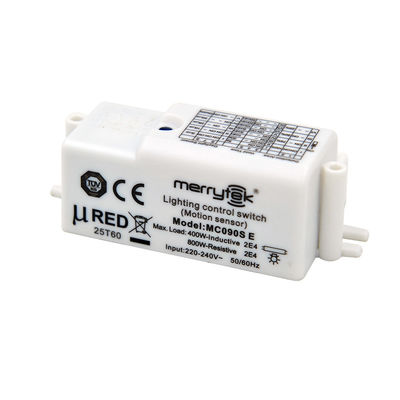

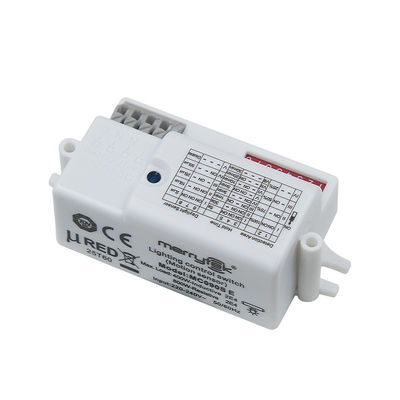

Automatische Schakelende Magnetron Bewegingsmelder Met 4-Polige Druk-In Klem MC090S E
| Plaats van herkomst | China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE, TUV & RED |
| Modelnummer | MC090S E |
| Min. bestelaantal | 100ST |
| Prijs | Onderhandelbaar |
| Verpakking Details | Ingepakt in bellenzak ten eerste, en dan versterkt met karton voor buitenverpakking |
| Levertijd | 1, Steekproef en kleine orde: Binnen 5 werkdagen na het ontvangen van uw betaling. 2, Bulkorde: 3-4 |
| Betalingscondities | T/T |
| Levering vermogen | 10.000 pc's per maand |
Productdetails
| Bedrijfsspanning | 220-240VAC 50/60Hz | Stand-by-vermogen | ≤0,5W |
|---|---|---|---|
| Daglichtsensor | 2Lux/10Lux/25Lux/50Lux/uitgeschakeld | Montagehoogte | 2.5-6 m |
| Bedrijfstemperatuur | -20℃~+60℃ | Certificaateisen | CE, TUV en RED |
| Installatie | Ingebouwde installatie | IP-classificatie | IP20 |
| Dimensie | 62*36*25 mm | Levensduur | 5 jaar garantie @Ta 230V vollast |
| Markeren | Pers in Eindbewegingssensor,264VAC microgolfbewegingssensor,De automatische Bewegingssensor van de Omschakelingsmicrogolf |
||
Productomschrijving
Automatische Schakelende Magnetron Bewegingssensor Met 4-polige Drukconnector
[Productkenmerk]
- Magnetron bewegingsdetectie versie.
- Acht DIP-schakelaars, afstand, tijd, daglichtsensor, multi-snelheid instelbaar.
- Ultra-kleine montageafmetingen, meerdere montageopties, ondersteuning voor boven- en onderkant montageopties.
- Super kosteneffectief, ondersteunt een verscheidenheid aan lampen, tri-proof lampen, plafondlampen.
- De infraroodsensor wordt gebruikt om de lichtsensor te filteren, en de lichtgevoeligheidswaarde is nauwkeuriger en wordt niet beïnvloed door bewolkte en zonnige dagen.
- Lage impedantie 5.8G antenne voor superieure immuniteit tegen storingen.
- Batch over RED, TUV certificering.
- 5 jaar garantie
[Parameters]
| Ingang | Nominale spanning | 220-240VAC 50/60Hz |
| Onbelast vermogen | ≤1.0W | |
| Stand-by vermogen | ≤0.5W | |
| Overspanningsbeveiligingstest | Tussen L en N: 1KV | |
| Uitgang | Werkingsmodus | AAN/UIT |
| Type belasting | Weerstandig of Capacitief | |
| Belastingscapaciteit | 800W (Weerstandig) of 400W (Capacitief) | |
| Belastingsstroompiek | 30A relais - 30A (testduur 500us @230Vac bij 50% Ipeak, koude start bij volle belasting) of 60A (testduur 200us @230Vac bij 50% Ipeak, koude start bij volle belasting) | |
| Sensor | Bedrijfsfrequentie | 5.8 GHz ±74.9 MHz.ISM golfband |
| Zendvermogen | 0.5mW Max. | |
| Houdtijd | 5S/30S/60S/3min/5min/10min/20min/30min | |
| Detectiegebied | 100% / 75% / 50% / 25% | |
| Daglichtsensor | 2Lux/10Lux/25Lux/50Lux/Uitschakelen | |
| Detectieradius (Detectiegebied: 100%) | Plafondmontage op 3m: 0.3m/S ≥4m, 1m/S ≥2.5m | |
| Wandmontage op 2m: 0.3m/S ≥8m, 1m/S ≥4m | ||
| Montagehoogte | 2.5-6 m (Zuigtop Installatie) | |
| Detectiehoek | 90°@Xz veld / 95°@Yz veld | |
|
Bediening Omgeving |
Bedrijfstemperatuur | -20℃…+60℃ Vochtigheid: 85% (niet-condenserend) |
| Opslagtemperatuur | -40℃…+80℃ | |
|
Maximaal omhullingstemperatuur(Tc) |
80℃ | |
| Certificaatnormen | Veiligheidsnormen | EN61058-1 |
| EMC-normen | EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479 | |
| Milieuvereiste | RoHS | |
| Certificaat | CE, TUV & RED | |
| Overige | Specificaties ingangs-/uitgangsterminalen | 0.5-0.75mm2 |
| IP-classificatie | IP20 | |
| Beschermingsklasse | Klasse II | |
| Installatie | Inbouwinstallatie | |
| Afmeting | 62*36*25mm | |
| Pakket | Bubble bag + scheidingswand + buitenverpakking (K=A) | |
| Nettogewicht | 36g | |
| Levensduur | 5 jaar garantie @Ta 230V volle belasting | |
|
Opmerking 1. “N.v.t.” betekent niet beschikbaar. 2. Detectiegebied wordt beïnvloed door het volume van het bewegende object en de bewegingssnelheid. Het detectiegebied wordt getest door een persoon van 165 cm hoogte en een loopsnelheid van 0,5 m/s. |
||
[Functiebeschrijving]
Aan/Uit Functie
[Afmeting(mm)]
[Bedrading]
*De sensor is ontworpen om slechts één belasting aan te sluiten. Het aansluiten van meer dan één belasting kan de sensor beschadigen.
[Structuur]
[Stralingspatroon]
Plafondmontage
|
Plafondmontagehoogte: 3m Gevoeligheid: 100%/75%/50%/25% |
Plafondmontagehoogte: 6m(*) Gevoeligheid:100%/75%/50% |
|
Normale beweging (Snelheid:1m/s) |
Normale beweging (Snelheid:1m/s) |
|
Langzame beweging (Snelheid 0.3m/s) |
Langzame beweging (Snelheid: 0.3m/s) |
*50%,75%,100% detectiegevoeligheid is werkzaam bij installatie op 6m montagehoogte. Slechts 25% gevoeligheid kan geen bewegingssignaal detecteren.
Wandmontage:
|
Wandmontagehoogte: 2m Gevoeligheid: 100%/75%/50%/25% |
|
|
Normale beweging (Snelheid:1m/s) |
Langzame beweging (Snelheid 0.3m/s) |

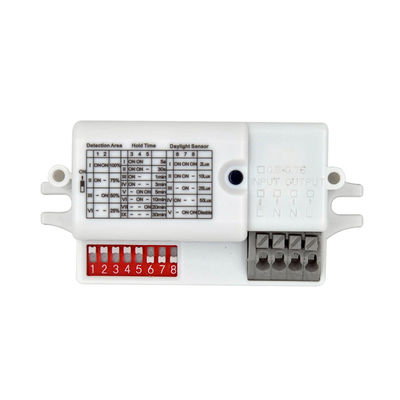

[Functie Draai-instellingen]
Detectiegebied
| 1 | 2 | ||
| Ⅰ | AAN | AAN | 100% |
| Ⅱ | AAN | - | 75% |
| Ⅲ | - | AAN | 50% |
| Ⅳ | - | - | 25% |
Houdtijd
| 3 | 4 | 5 | ||
| Ⅰ | AAN | AAN | AAN | 5S |
| Ⅱ | AAN | AAN | - | 30S |
| Ⅲ | AAN | - | AAN | 1min |
| Ⅳ | AAN | - | - | 3min |
| Ⅴ | - | AAN | AAN | 5min |
| Ⅵ | - | AAN | - | 10min |
| Ⅶ | - | - | AAN | 20min |
| Ⅷ | - | - | - | 30min |
Daglichtsensor
| 6 | 7 | 8 | ||
| Ⅰ | AAN | AAN | AAN | 2Lux |
| Ⅱ | AAN | AAN | - | 10Lux |
| Ⅲ | - | AAN | - | 25Lux |
| Ⅳ | AAN | - | - | 50Lux |
| Ⅴ | - | - | - | Uitschakelen |
*Wanneer ingesteld op de uitschakelstand, zal de sensor het licht inschakelen zodra beweging van het object wordt gedetecteerd, ongeacht of de verlichting voldoende is of niet.
[Overschrijffunctie]
Schakel de stroom uit, schakel de sensor 3 keer snel aan/uit (AAN-UIT-AAN-UIT-AAN) binnen 2 seconden om de sensorfunctie te overschrijven. De lampen knipperen 3 keer en schakelen dan continu in. Schakel de stroom uit en weer in om de sensorfunctie te herstellen.
[Initialisatie]
Na het inschakelen schakelt de sensor automatisch het licht in met 100% helderheid. Na 10 seconden schakelt het licht uit. Tijdens de initialisatie kan de sensor geen beweging detecteren.
[Fabrieksinstellingen]
Detectiegebied: 100%, Houdtijd: 5S, Daglichtsensor: Uitschakelen
[Gebruik voorzorgsmaatregelen]
- Zorg ervoor dat u de stroomtoevoer onderbreekt voordat u de instelling van de draaischakelaar installeert of aanpast.
- De magnetron kan niet door metaal heen, zorg ervoor dat er geen metaal boven de sensor is.
- Het moet minimaal 3,5 mm verwijderd zijn van metaal rond de magnetronantenne. Het is niet toegestaan om de antenne en het metaal op hetzelfde horizontale vlak te plaatsen.
