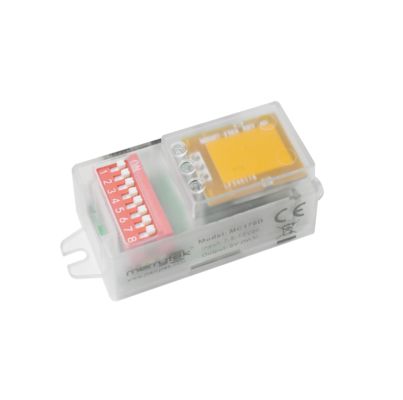

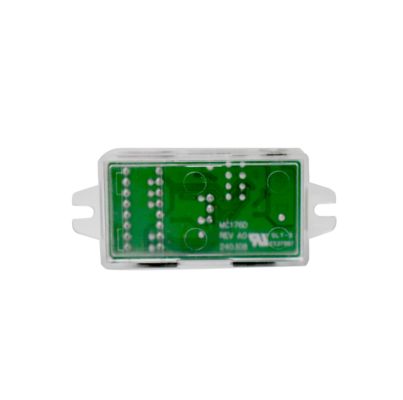

DC Dimmable Microwave Motion Sensor, afstandsbediening beschikbaar, daglichtprioriteitsfunctie MC176D 99
| Plaats van herkomst | China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MC176D 99 |
| Min. bestelaantal | 100 -stcs |
| Prijs | Onderhandelbaar |
| Verpakking Details | Bubbelzak + afscherming + buitenste doos (K=A) |
| Levertijd | binnen 5 werkdagen voor monsters en kleine bestellingen; binnen 3-4 weken voor bulkbestellingen |
| Betalingscondities | T/T, Western Union |
| Levering vermogen | 10,000pcs per maand |
Productdetails
| Nominale spanning | 7,5-13 VDC | Werkende stroom | 16±2mA |
|---|---|---|---|
| Uitgangssignaal | 5V PWM-dimsignaal | Werkfrequentie | 5.8GHz ±75MHz, ISM-band |
| Installatie Hoogte | 3 m (6 m max.) | Werktemperatuur | Ingebouwd: -25~60°C |
| Levensduur | 5 jaar garantie@ta | ||
| Markeren | Gelijkstroom dimbaar microwavebewegingssensor,met een vermogen van niet meer dan 10 W,daglichtprioriteit microgolfbewegingssensor |
||
Productomschrijving
DC Dimmable Magnetron Bewegingssensor
Afstandsbediening Beschikbaar, Daglicht Prioriteitsfunctie
Magnetron Bewegings DC Sensor met Daglicht Oogstfunctie en Afstandsbediening Mogelijkheid.
Productkenmerken
- 7.5-13VDC Ingang, Passende DC voeding of Met 12VDC
- LED driver voeding voor hulpvoeding uitgang
- 5V PWM dimsignaal, 3 stappen of 2 stappen dimmen
- Alle bewegingssensor parameterinstelling via afstandsbediening en DIP
- Laag impedantie antenne module met lichtgeleidingskolom ontwerp kleine afmeting, kan de opening van de lampenplaat verminderen
- Daglicht prioriteitsfunctie
Technische Parameters
| Ingang | |
|---|---|
| Nominale spanning | 7.5-13VDC |
| Werkstroom | 16±2mA |
| Rimpelspanning | < 100mVp-p |
| Uitgang | |
| Uitgangssignaal | 5V PWM dimsignaal |
| Daglichtsensor | |
| Daglicht drempelwaarde | 5Lux/15Lux/50Lux/Uitschakelen |
| Daglicht prioriteit | AAN | UIT |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Dimniveau | 25% |
Sensorparameters
| Werkfrequentie | 5.8GHz ±75MHz, ISM band |
| Zendvermogen | 1mW Max. |
| Detectiegebied | 100%/75%/50%/25% |
| Houdtijd | 5s/90s/3min/10min |
| Stand-by periode | 0s/30s/10min/+∞ |
| Detectiebereik (radius) | Plafondmontage 3m hoog: r≥4m@0.3m/s, r≥2.5m@1m/s; Horizontale montage 2m hoog: r≥8m@0.3m/s, r≥4m@1m/s |
| Installatiehoogte | 3m (6m Max) |
Omgevingsspecificaties
| Werktemperatuur | Ingebouwd: -25~60℃ |
| Opslagtemperatuur | -40℃...80℃, vochtigheid ≤85% (niet-condenserend) |
Certificeringen
| Gecertificeerd | CE, RED (In afwachting) |
| Milieuvereisten | Voldoet aan RoHS 2.0, Reach vereisten |
| IP-classificatie | IP20 |
Aanvullende specificaties
| Bedrading | 3-pins 2.0mm terminal |
| Installatievereisten | ingebouwde installatie |
| Verpakkingsvereisten | Bubble bag + scheidingswand + buitenverpakking (K=A) |
| Nettogewicht | 13 ±2g |
| Levensduur | 5 Jaar Garantie@Ta |
Functiebeschrijving
| MC176D 99 | Functie |
|---|---|
| AAN/UIT functie | N.v.t. |
| Twee-staps dimfunctie | Stand-by Periode ingesteld op "+∞" |
| Drie-staps dimfunctie | Stand-by Periode ingesteld op "30S/10min" |
| Daglichtoogst | N.v.t. |
| Daglicht prioriteit | Stand-by Periode ingesteld op "+∞" |
Bedrijfsdiagrammen
AAN/UIT Functie (stand-by periode ingesteld op "0s")
2-staps Dimfunctie (stand-by periode ingesteld op "+∞")
3-staps dimfunctie (stand-by periode ingesteld op "10S/1min/3min/5min/10min/30min")
Daglicht Prioriteit
Productdiagrammen
Afmeting (mm)
Bedradingsschema
Functiediagram
DIP-schakelaarinstellingen
| Detectiegebied | Houdtijd | Daglichtsensor | Stand-by periode |
|---|---|---|---|
| Ⅰ AAN AAN 100% | AAN AAN 5S | AAN AAN 5Lux 15Lux | AAN AAN 0S |
| Ⅱ - AAN 75% | - AAN 90S | - AAN 15Lux 50Lux | - AAN 30S |
| Ⅲ AAN - 50% | AAN - 3min | AAN - 50Lux 100Lux | AAN - 10min |
| Ⅳ - - 25% | - - 10min | - - Uitschakelen - | - - +∞ |
Stralingsdiagram
Afstandsbediening MH10
Initialisatie
De sensor zal het licht de eerste keer op 100% helderheid inschakelen en na 10 seconden uitschakelen. Tijdens de initialisatieperiode wordt geen extern bewegingssignaal gedetecteerd.
Standaardinstellingen
Gevoeligheid: 100% Houdtijd: 5s Daglichtsensor: Uitgeschakeld; Stand-by periode: 0S; Stand-by Dimniveau: 25%
Toepassingskennisgeving
- De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedrading aanbrengt, de DIP-schakelaarinstelling wijzigt, enz.
- De detectieafstand is gerelateerd aan factoren zoals de bewegingssnelheid van het bewegende object, de grootte van het bewegende object, de installatiehoogte, de installatiehoek, of de installatieomgeving open is en het materiaal van de reflector.
- Wanneer de magnetronsensor aan de muur wordt geïnstalleerd, zal de detectieafstand aanzienlijk toenemen in vergelijking met wanneer deze aan het plafond wordt geïnstalleerd.
- Sensorparameters moeten mogelijk opnieuw worden geconfigureerd in verschillende installatieomgevingen, raadpleeg de volgende instructies of neem contact op met de fabrikant.
- Deze sensor is alleen voor binnengebruik, buitengewind en regen, en omringende bewegende objecten zullen valse triggers veroorzaken.
- De installatiehoogte van het sensorproduct mag niet hoger zijn dan 6 meter, en de optimale hoogte is 3 meter; de afstand tussen de twee sensoren moet groter zijn dan 3 meter.
- Wanneer de sensor in een metalen lamp, op een metalen reflecterend oppervlak of in een nauwe gesloten omgeving wordt geïnstalleerd, zullen magnetrons meerdere keren worden gereflecteerd en valse triggers veroorzaken.
- Zorg ervoor dat er geen bewegende signalen zijn zoals ventilatoren, DC-motoren, rioolbuizen, luchtuitlaten, enz. rond de sensor, anders kan de sensor valse triggers veroorzaken.
- Magnetrons kunnen geen metaal binnendringen, vermijd installatie in gesloten of semi-gesloten metalen lampen, en er mag geen metaal of glas het product blokkeren.
- Sensor met verschillende PWM / 0-10V driver, laag lichteffect kan verschillen.
- Een gereguleerde DC-voeding met stabiele uitgangsspanning en een lage rimpelcoëfficiënt moet worden gebruikt. De rimpel van de voeding moet minder dan 100mV zijn; de belastingsstroom moet groter zijn dan 25mA.
- Productspecificaties en parameters kunnen zonder voorafgaande kennisgeving worden geoptimaliseerd.
