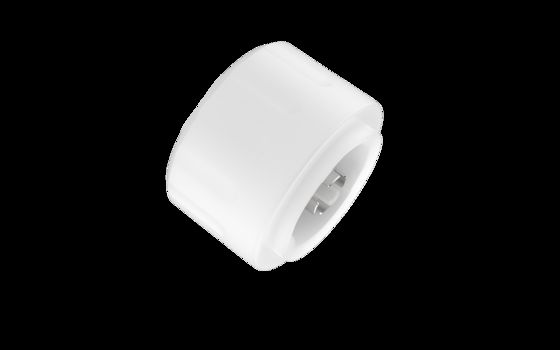

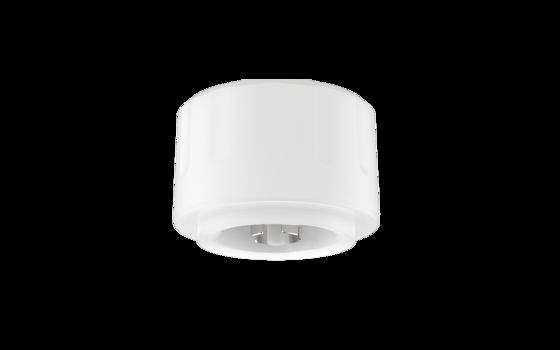

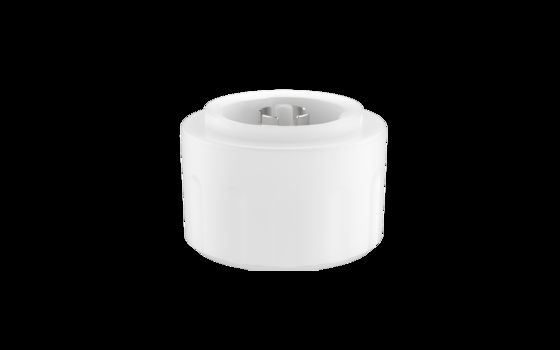

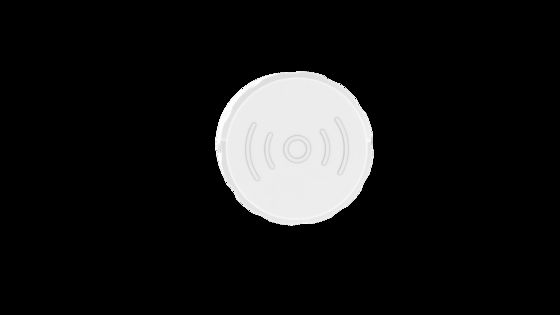

Zhaga boek 18 High Bay Sensor, Daglicht Prioriteitsfunctie Met 15m Maximale Montagehoogte MC079D 99 Z1

  • Zhaga book 18 High Bay Sensor, Daylight Priority Function With 15m Max Mounting Height MC079D 99 Z1
  • Zhaga book 18 High Bay Sensor, Daylight Priority Function With 15m Max Mounting Height MC079D 99 Z1
  • Zhaga book 18 High Bay Sensor, Daylight Priority Function With 15m Max Mounting Height MC079D 99 Z1
  • Zhaga book 18 High Bay Sensor, Daylight Priority Function With 15m Max Mounting Height MC079D 99 Z1
  • Zhaga book 18 High Bay Sensor, Daylight Priority Function With 15m Max Mounting Height MC079D 99 Z1
  • Zhaga book 18 High Bay Sensor, Daylight Priority Function With 15m Max Mounting Height MC079D 99 Z1
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering RED
Modelnummer MC079D 99 Z1
Min. bestelaantal 100 -stcs
Prijs Onderhandelbaar
Verpakking Details Klapboard + karton(K=A)
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 4
Betalingscondities T/T
Levering vermogen 10000 pc's/maand
Productdetails
Nominale spanning 11-15 VDC Uitgangssignaal 0-10vdc dimmensignaal
Werkfrequentie 5.8GHz ±75MHz, ISM-band Installatie Hoogte 12m (15m max)
IP-classificatie IP65 Levensduur 5 jaar garantie @Ta
Markeren

Zhaga book 18 high bay sensor

,

microwavebewegingssensor met daglichtprioriteit

,

Hoogte van de sensor 15 m
Laat een bericht achter
Productomschrijving
Zhaga Boek 18 High Bay Sensor
Daglicht Prioriteitsfunctie Met 15m Maximale Montagehoogte
Productkenmerken
  • Gepatenteerde low-impedance planaire antenne; Hoge gain
  • Past op Zhaga Boek 18 basis, plug-in ontwerp
  • 15m maximale installatiehoogte, geschikt voor de meeste magazijnen
  • Met mini sensor detector, geschikt voor high bay verlichting
  • Lage zendvermogen, geen schade aan de mens
  • Ondersteunt afstandsbediening om parameters aan te passen
  • Nieuw gepatenteerd sensorantenne-ontwerp met twee detectiemodi: hoge gevoeligheidsdetectie en interferentie-immuniteitsdetectie (geschikt voor installatieomgevingen met veel metalen reflecterende oppervlakken)
  • Niet beïnvloed door temperatuur, vochtigheid, ruis, stof etc.
Technische Parameters
Ingang
Nominale spanning 11-15VDC
Werkstroom 25±3mA
Rimpelspanning <100mVp-p
Uitgang
Uitgangssignaal 0-10VDC dimsignaal
Sensorparameters
Werkfrequentie 5.8GHz ±75MHz, ISM-band
Zendvermogen 3mW Max.
Daglichtprioriteit Schakelaar AAN: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux
Schakelaar UIT: 150Lux/200Lux/300Lux
Stand-by DIM niveau 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50%(4.9-5.1V)
Detectiebereik (radius) Plafondinstallatie 12m hoog: 0.3m/s≥4m, 1m/s≥3m; Testomstandigheden: het product is ingesteld op 100% gevoeligheid
Installatiehoogte 12m (15m Max)
3dB bundelhoek 82°@XZ-vlak
95°@YZ-vlak
Omgeving
Werktemperatuur -25~60°C
Opslagtemperatuur -40°C~80°C, vochtigheid ≤85% (niet-condenserend)
Certificeringsnormen
Gecertificeerd RED
Milieuvereisten Voldoet aan RoHS 2.0, Reach-vereiste
IP-classificatie IP65
Overig
Bedrading Zhaga Boek 18 connector
Installatievereisten ingebouwde installatie
Verpakkingsvereisten Kartonnen scheidingswand + Doos(K=A)
Nettogewicht 40±3g
Levensduur 5 jaar garantie @Ta
Functies
AAN-UIT functie Stand-by Periode ingesteld op "0s"
2-staps dimmen Stand-by Periode ingesteld op "+∞"
3-staps dimmen Stand-by Periode ingesteld op "10s/1min/3min/5min/10min/30min"
Daglichtprioriteit Druk op afstand op DH Mode en Daglichtsensor ingesteld op "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux"
Daglichtoogst N.v.t.
Productinformatie
  • Afmeting (Eenheid:mm)
Product dimension diagram
  • Bedrading, Functie
Wiring diagram Function diagram
Installatie-instructies
Installation instruction diagram 1 Installation instruction diagram 2 Installation instruction diagram 3
Opmerking: Let bij installatie op dat het vlak van de microgolfantenne niet bedekt mag zijn met metaal.
Detectiebereik
Detection range diagram
Afstandsbediening
Remote controller diagram
Initialisatie
  • Schakelfunctie / 3-staps dimfunctie: het licht wordt ingeschakeld met 100% helderheid door de initiële energietoevoer van de sensor, en wordt na 10 seconden uitgeschakeld. Tijdens initialisatie wordt geen extern bewegingssignaal gedetecteerd.
  • Twee-fasen dimfunctie: het licht wordt ingeschakeld met 100% helderheid door de initiële energietoevoer van de sensor, en schakelt na 10 seconden over naar lage helderheid (de helderheid ingesteld door het stand-by dimniveau). Tijdens initialisatie wordt geen extern bewegingssignaal gedetecteerd.
Standaardinstelling
  • Sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert en bedraadt.
  • Microgolven kunnen metaal niet doordringen. Plaats het product niet in een gesloten of halfgesloten metalen lamp. Metaal noch glas mag boven het product worden geplaatst. Als de antenne door een metalen plaat moet gaan, zorg er dan voor dat de bovenkant van de sensor zich dicht bij de metalen plaat bevindt.
  • Het gevoeligheidsgebied is gerelateerd aan de bewegingssnelheid van objecten, de grootte van bewegende objecten, de montagehoogte, de montagehoek, de werkomgeving, reflecterende materialen enz. Het gegeven detectiegebied is een typische waarde die is gemeten door testers van 165 cm hoog in een open binnenomgeving.
  • De detectieafstand van de sensor bij wandmontage zal aanzienlijk toenemen in vergelijking met die bij plafondmontage. Indien wandmontage wordt gebruikt, verlaag dan de gevoeligheid of neem contact met ons op om de gebruiksinstellingen te bevestigen. De daglichtdrempels worden gemeten op een zonnige dag zonder schaduw en in een diffuse reflectiestatus van het omgevingslicht. Verschillende omgevingen en klimaten veroorzaken verschillende helderheidswaarden die de daglichtsensor meet.
  • Sensorparameters moeten mogelijk opnieuw worden geconfigureerd in verschillende installatieomgevingen, raadpleeg de volgende instructies of neem contact op met de fabrikant.
  • De installatieafstand tussen sensoren wordt aanbevolen om groter te zijn dan 3m, en de installatieafstand tussen sensoren en routers wordt aanbevolen om groter te zijn dan 2m.
  • De installatiehoogte van het sensorproduct mag niet hoger zijn dan 15 meter, en de optimale hoogte is 12 meter.
  • Sensor is alleen voor binnengebruik. Het waterdichte effect voor buiten- of halfbuitengebruik zal worden beïnvloed. Wind, regen en bewegende objecten kunnen valse triggers veroorzaken.
  • Trillingssignalen worden beschouwd als bewegingssignalen om de sensor te activeren. De installatie van de sensor moet weg zijn van objecten die langdurig trillen, zoals grote metalen apparatuur, leidingen, airconditioninguitlaten, uitlaatventilatoren, rookafvoerpoorten, schuddende ventilatoren, enz. Huisdieren in het detectiegebied kunnen valse triggers veroorzaken.
  • Het antennevlak van de microgolfmodule moet weg zijn van de ingang AC, uitgang DC, gelijkrichterbrug, transformator, schakelbuis en andere hoogvermogenapparaten om te voorkomen dat hoogfrequente signalen de normale werking van de antenne van de microgolfsensor beïnvloeden.
  • Sensor met verschillende 0-10V driver, het lage lichteffect kan verschillen.
  • DC gereguleerde voeding met stabiele uitgangsspanning en lage rimpelcoëfficiënt moet worden gebruikt. De rimpel van de voeding moet minder dan 100mV zijn; de belastingsstroom moet groter zijn dan 50 mA.
  • Voor de nieuwe installatieomgeving wordt aanbevolen om eerst 5 prototypes te installeren en te testen voordat u in bulk installeert.
