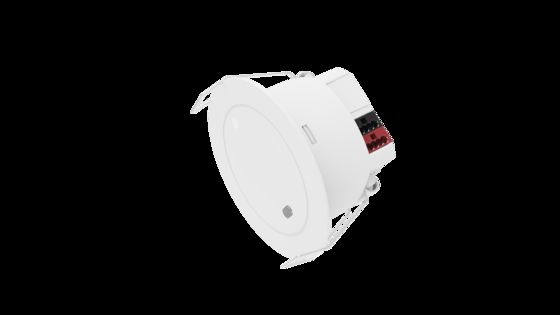

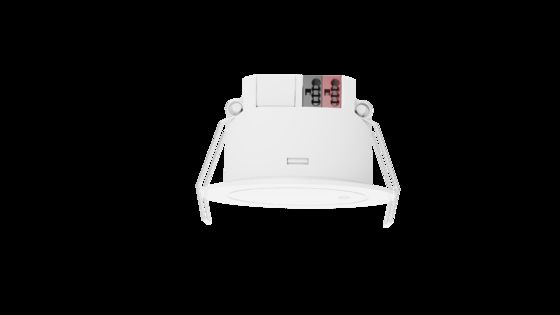

KNX-goedgekeurde 5,8 GHz hoogfrequente detector AAN/UIT bewegingsmelder met 5 jaar garantie
| Plaats van herkomst | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MSA237K 99 D |
| Min. bestelaantal | 100 -stcs |
| Prijs | Onderhandelbaar |
| Verpakking Details | Witte doos + Witte doos etiketten + Clapboard + Carton ((K=A)) |
| Levertijd | 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4 |
| Betalingscondities | T/T |
| Levering vermogen | 10000 pc's/maand |
Productdetails
| Werkspanning | 21-30Vdc | Werkmodus | KNX intelligente communicatie |
|---|---|---|---|
| Montagehoogte | 2-4m | Levenstijd | 5 jaar garantie@Ta 230V volle lading |
| Werkende kracht | ≤1w | Functie | hoogfrequente detector |
| KNX-gecertificeerd | Ja | Montage | Gelijke steun |
| Markeren | KNX-goedgekeurde 5,8 GHz bewegingsmelder,hoogfrequente aanwezigheidsmelder sensor |
||
Productomschrijving
KNX Goedgekeurde 5.8GHz Hoogfrequentiesensor AAN/UIT Bewegingsmelder met 5 Jaar Garantie
Parameters
| Input/Output | |
|---|---|
| KNX busspanning | 21-30V DC |
| KNX busstroom | 8±1mA |
| Sensorparameter | |
| Werkfrequentie | 5.8GHz±75MHz |
| Zendvermogen | 5mW Max |
| Detectiegebied | ETS-instelling: 1%-100% |
| Aanhoudtijd | ETS-instelling: 3S-7200S |
| Detectiebereik (100% detectiegebied, straal) | Belangrijkste beweging (installatiehoogte 3m): 3.5±0.5m (gebaseerd op 41㎡ open gebiedstest en kan veranderen door verschillende ruimtes en verschillende mensen) |
| Afstandsbediening | Ondersteuning |
| Montagehoogte | 2-4m, typische waarde: 3m |
| 3db Bundelhoek | 90°(XZ-veld) 95° (YZ-veld) |
| Toepassingsomgeving | |
| Inbouwgatgrootte | Φ50-55mm |
| Werktemperatuur | 0℃...+50℃ |
| Opslagtemperatuur | -40℃...80℃, Vochtigheid: ≤85% (niet-condenserend) |
| Certificaatstandaard | |
| Certificaat | FCC/RED |
| Milieu-eisen | Voldoet aan RoHS |
| IP-classificatie | IP20 |
| Garantie | 3 jaar (alleen voor kwaliteitsproblemen van het product bij binnentoepassing) |
N.v.t. betekent niet beschikbaar
Productfunctie
Afmetingen
Bedrading
Suggestie voor bedradingslay-out:
- KNX-busbedrading suggestie hand in hand tot het einde, ster- of boombedrading wordt niet aanbevolen om de stabiliteit van de signaaloverdracht te garanderen.
- KNX-busbedrading beveelt KNX standaard EIB afgeschermde draad of categorie 6 netwerkkabel aan; de lengte van de busbedrading wordt aanbevolen niet meer dan 400 meter te overschrijden, en het aantal sensoren dat op een bus is aangesloten, wordt aanbevolen niet meer dan 12 te overschrijden.
- Het aantal sensoren dat op een bus is aangesloten, moet volledig rekening houden met de huidige belastbaarheid van de voeding, wat betekent dat de som van de stromen van alle KNX-apparaten (inclusief sensoren) niet groter mag zijn dan de belastingsstroom van de KNX-voeding.
Detectiebereik
Initialisatie
Na het routeren van de fysieke adressen en het instellen van de kanaalparameters, volgt u deze stappen:
- Sluit de businterface aan
- Zet de bus en de hulpvoeding aan (opmerking: zorg ervoor dat het product een hulpvoeding heeft, anders werkt het apparaat mogelijk niet correct)
- Druk op de programmeerschakelaar van het product en het LED-lampje wordt rood
- Gebruik de businterface om het fysieke adres te downloaden via de ETS-software. Het programmeer-LED-lampje gaat uit om aan te geven dat het downloaden van het fysieke adres succesvol is voltooid
- Download de applicatie na het instellen van de vereiste applicatieparameters
- Na het downloaden van de applicatie gaat het product in initialisatie. Tijdens de initialisatie is de detectiefunctie uitgeschakeld. Na 20S is de initialisatie voltooid en werkt het product normaal
Opmerking: Gebruik de nieuwste versie van ETS 5 of 5.7.2. Vraag het ETS-configuratiebestand van deze sensor aan bij onze verkoopmedewerkers.
Fabrieksinstelling
Detectiegebied: 100% Aanhoudtijd: 5S Indicatorlampje: open
Afstandsbediening MH18
Vanwege de complexiteit van de producttechnologie en verschillen in de toepassingsomgeving, is het moeilijk om een volledig nauwkeurige of volledige beschrijving te garanderen, dus deze specificatie is alleen ter referentie voor de gebruiker.
We behouden ons het recht voor om wijzigingen aan te brengen in de productspecificaties zonder de gebruiker hiervan op de hoogte te stellen, en doen geen toezeggingen en garanties in juridische zin. Tegelijkertijd moedigt ons bedrijf gebruikers aan om de inhoud van onze specificaties aan te vullen of te wijzigen na het gebruik van onze producten.
