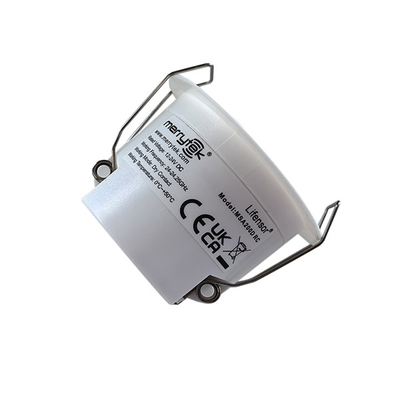

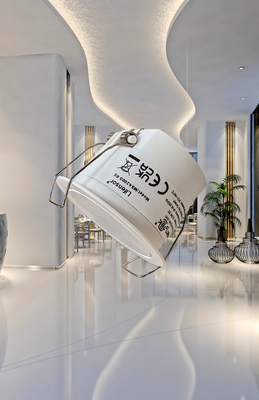

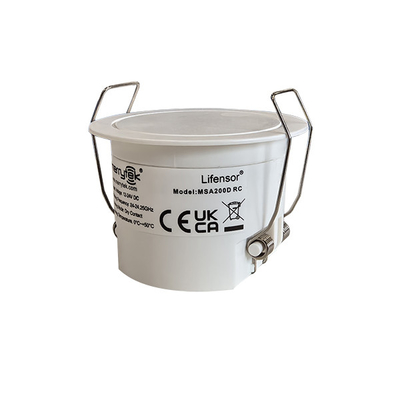

24GHz Lifesnor Detection DC Microwave Sensor Embedded Type Dry Contact Versie MSA200D RC

Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE, UKCA
Modelnummer MSA200D RC
Min. bestelaantal 100 stuks
Prijs negotiable
Verpakking Details Kleurenvak + K=K-karton
Levertijd 1, Steekproef en kleine orde: Binnen 5 werkdagen na het ontvangen van uw betaling. 2, Bulkorder: 3-4
Betalingscondities T/T
Levering vermogen 10000 PCs/Maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Werkspanning 220-240Vac 50Hz Werkwijze ON/OFF-functie
Montagehoogte 20,5-4,0 m Levensduur 5 jaar garantie@Ta 230V volle lading
Versie Droog contact Type lading Resistentie, spanning ≤ 36 Vdc, stroom: max. 50 mA
Werkfrequentie 24 GHz-24,25 GHz IP-classificatie IP20
Markeren

De droge Sensor van de Contactgelijkstroom microgolf

,

De microgolfsensor van de Lifebeingsopsporing gelijkstroom

,

Ingebedde merrytek microgolfsensor

Laat een bericht achter
Productomschrijving

24GHz Lifesnor Detection DC Microwave Sensor Embedded Type Dry Contact Versie MSA200D RC

Voor meer details kunt u de specificatie als volgt downloaden:

MSA200D RC V1.2 spec.pdf

1. Kenmerken

De sensor is een ingebouwde droogcontactversie van de Lifebeing-sensor, die beweging, lichte beweging en ademhalingssignalen detecteert.

De sensor maakt gebruik van de 24 GHz-high-gain grootstraal millimetergolf radar technologie, die wordt gekenmerkt door het realiseren van levende aanwezigheid detectie.

1) Gebruik de detectietechnologie voor levende wezens, die beweging, lichte beweging en ademhalingssignalen kan detecteren, en realiseer de ware aanwezigheidsdetectie.

2) Gebruik reed tube relais, geen stem toegepast op het hotel.

3) Superkleine installatiegrootte, kan worden toegepast op slimme gebouwen, slimme hotels, slimme kantoren, slimme huizen en andere gerelateerde intelligente besturingsvelden.

4) 24-24.25 GHz (ISM-band) millimetergolf radar. Geen interferentie met 5G WIFI en geen penetratie van detectiesignalen door solide muren.

2. Parameters

Werkspanning 12-24V gelijkstroom
Werkstroom

@12Vdc: maximaal 50mA

@24Vdc: maximaal 30mA

Type lading Resistentie (spanning: Vdc≤36V, stroom: maximaal 50mA)
Mikrogolfwerkingsfrequentie 24 GHz -24,25 GHz, ISM-band
Mikrogolfemissiekracht 3 dBm max.
Antenne 3 dB straalhoek 100°
Detectiebereik (radius) Bewegingsdetectiebereik: 3-4m Lichte bewegingsdetectiebereik: 3-4m Ademhalingsdetectiebereik: 3m
Aanpasbaar niveau van de gevoeligheid 100% 75% 50% 25% (kan worden ingesteld door de afstandsbediening MH10)
Wachttijd 5s/ 30S /1min /3min /5min /10min /20min (instelling door afstandsbediening MH10) Opmerking: ten minste 30S voor levenssensor
Daglichtsensor 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/uitgeschakeld (gezet door afstandsbediening MH10)
Montagehoogte 20,5-4,0 m
Installatie

1. Plafondmontage (door het toevoegen van een beugel)

2. Φ45 mm ingebedde type gatgrootte

Bedrading Schroevendraaiblok 0,75 mm2- 1,5 mm.2
Werktemperatuur 0°C...+50°C
Bergingstemperatuur -25°C... +80°C
Nettogewicht 29 ± 3 g
Pakket Kleurdoos + K=K karton
Levensduur 5 jaar garantie@Ta 230V volle lading

3.Functies

24GHz Lifesnor Detection DC Microwave Sensor Embedded Type Dry Contact Versie MSA200D RC 0

Bewegingssignalen actief Lichte beweging & Ademhalingssignaal handhaven

De sensor detecteert menselijk lopen, lichte bewegingen (zoals lichaamsbeweging, het opdraaien van het hoofd en andere kleine bewegingen) en ademhaling om de detectie van menselijk bestaan in een niet-slaaptoestand te realiseren.

* BewegingssignaalGrote beweging voor sensor activering binnen het detectiegebied.

* Lichte bewegingssignalen: zeer kleine bewegingen kunnen worden verzameld binnen het detectiegebied, bijvoorbeeld: naar voren leunen, achterover leunen, lichaam schommelen, met het hoofd schudden, typen, met mobiele telefoons spelen,en een klein aantal andere gedragsacties.

* Ademhalingssignaal: Geïdentificeerd ademhalingssignaal (verwijding van buikholte en borstholte)

4. Dimensie(Eenheid:mm)

24GHz Lifesnor Detection DC Microwave Sensor Embedded Type Dry Contact Versie MSA200D RC 1

5.Bedrading

24GHz Lifesnor Detection DC Microwave Sensor Embedded Type Dry Contact Versie MSA200D RC 2

6.Structuur

24GHz Lifesnor Detection DC Microwave Sensor Embedded Type Dry Contact Versie MSA200D RC 3

7Installatie-instructie

1)Flush montage

24GHz Lifesnor Detection DC Microwave Sensor Embedded Type Dry Contact Versie MSA200D RC 4

a. Maak een gat van 45 mm in het plafond.
b.Verwijder de krimpdeksel met een schroevendraaier met een vlakke kop.
c. Verbind de draad met de terminal.
d.Installeer de draaddoek en druk op de draad.
e. Buig de veerklem achteruit om het vooraf geopende gat in het plafond te duwen.
f. Zorg voor een stabiele en betrouwbare installatie.

2)Oppervlakmontage

24GHz Lifesnor Detection DC Microwave Sensor Embedded Type Dry Contact Versie MSA200D RC 5

a. Snij de voor de draad bestemde dunne wand af.
b. Bevestig het product met een overeenkomstige schroef op het beoogde bevestigingsoppervlak.
c. Sluit de ingangsdraad aan op de bedradingsterminal en sluit de deksel strak.
d. Verwijder de bovenkop met een schroevendraaier met een vlak mes.
e. Stel de schakelaars en de parameters in en bedek vervolgens de bovenkop.
f. Als u het product in de plafondstoel duwt, bevestigt de gesp het product zodat het niet afvalt.
g. Om het product van de plafondstoel te scheiden, plaats je een schroevendraaier met een vlak mes in de ontmantelingsruimte, hef je de schroevendraaier op en knip je het product met de punt naar beneden, dan komt het product uit de plafondstoel.
Zorg voor stabiliteit en betrouwbaarheid na installatie.

8.Detectiepatroon

24GHz Lifesnor Detection DC Microwave Sensor Embedded Type Dry Contact Versie MSA200D RC 6

Opmerking:
1) Door de invloed van de eigenschappen van de elektromagnetische golftransmissie hangt het detectiebereik af van de grootte van de persoon, het materiaal en de dikte van de bekleding,en het effectieve radar bereik zal dienovereenkomstig veranderen.
2) De elektromagnetische golf in de millimetergolffrequentieband heeft voor niet-metalen materialen bepaalde penetratie-eigenschappen.Het kan doordringen van de gemeenschappelijke glas bord scherm en dunne scheidingswand en kan het bewegende object achter het schild detecteren, maar kan niet door de dikke dragende muur en de metalen deur.

9. Afstandsinstellingen

De afstandsbediening ondersteunt alleen de instellingen voor gevoeligheid, vertraging, ON/OFF, reset, sensorbeweging en indicatorschakelaar.

24GHz Lifesnor Detection DC Microwave Sensor Embedded Type Dry Contact Versie MSA200D RC 7

10. Initialisatie

Bij de eerste aansturing gaat de sensor in de zelftestmodus, en de zelftest wordt na 20 seconden voltooid om de normale werkende toestand te betreden.het externe bewegingssignaal wordt niet gedetecteerd, kan het signaal van de afstandsbediening niet worden ontvangen.

11. Fabrieksinstellingen

Detectiegebied:100% Hold Time:1min Daglicht sensor:

12. Aanmelding

1) De sensor moet door een professionele elektricien worden geïnstalleerd.

2) Plaats de sensor zo ver mogelijk van grote delen metalen platen, glas en andere materialen met een hoge middelgrote dichtheid om te voorkomen dat deze per ongeluk wordt ingeschakeld.

3) Vermijd het gebruik van voorwerpen die lang rond de sensor hebben gevibreerd, zoals trillende ventilatoren, enz. Het trillingssignaal wordt beschouwd als het bewegingssignaal om de sensor te activeren.

4) Installeer de sensor niet dicht bij de draadloze router, ten minste niet meer dan 0,5 meter.

5) De afstandsbediening MH10 kan worden gebruikt om de gevoeligheid in te stellen en de schakelaarinstellingen aan te geven (de HS-knop van de afstandsbediening geeft "aan" en de LS-knop "uit".

6) De microgolfsensor kan door glas- of houten muren dringen, en de microgolf die buiten de muur dringt, kan een valse activering veroorzaken wanneer hij bewegende voorwerpen buiten detecteert.Om een valse ontsteking te voorkomenInstalleer de sensor niet in de buurt van de glazen deur/venster, gipswand of houten muur.

A. Wanneer het product wordt gebruikt in een ruimte van 2 m * 2 m of kleiner, moet de detectieoppervlakte op 25% worden ingesteld (toepassing: toilet of ontvangstruimte).

B. Bij gebruik in een ruimte van ongeveer 3 m * 3 m moet het detectiegebied op 50% worden ingesteld (toepassing: toilet, ingang of ontvangstruimte)

C. Bij gebruik in een ruimte van ongeveer 4 m * 4 m moet het detectiegebied worden ingesteld op 75% (toepassingsscenario: kleine vergaderruimte of bibliotheek)

D. Bij gebruik in een ruimte van ongeveer 5 m * 5 m of groter moet het detectiegebied op 100% worden ingesteld (toepassing: groot kantoor, conferentieruimte of bibliotheek)

Opmerking: het geschikte detectiebereik voor de werkelijke toepassing moet gebaseerd zijn op de werkelijke omgeving.

7) Houdtijd Instellingen: enkelvoudige ruimte: 1 min -3 min, multiplayer ruimte: 30 s -1 min.

Het is niet aan te raden een vertraging van meer dan 5 minuten in te stellen om storing door kleine bewegingssignalen in de ruimte te voorkomen.
