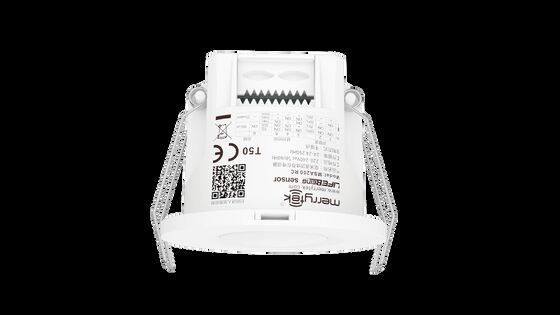

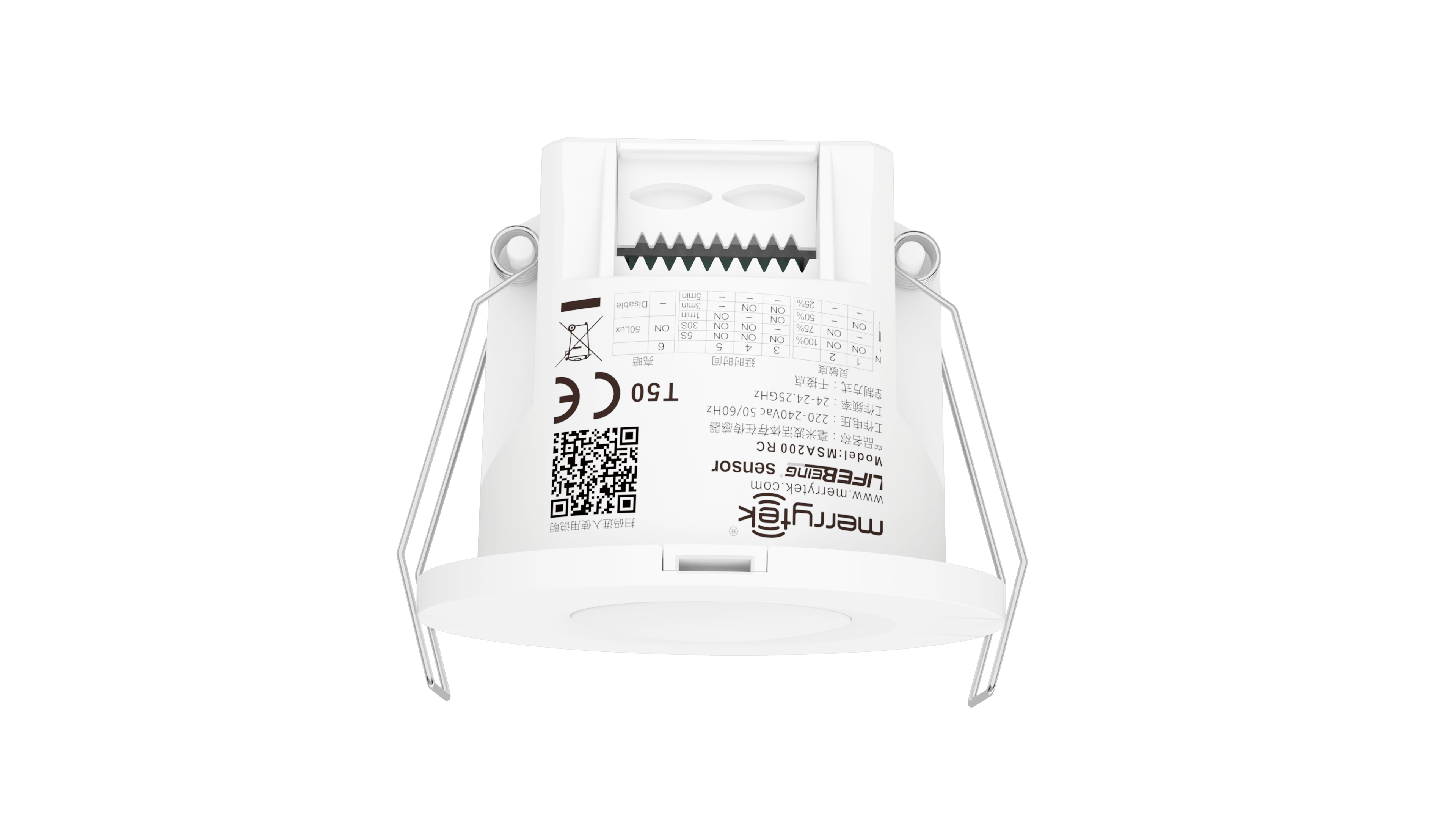

24 GHz bezettingsmelder met NO-contact en NC-contact met wisselstroominvoer

Deze ingebouwde droge contact bezettingsdetector maakt gebruik van 24 GHz millimetergolf radar technologie om beweging, lichte beweging en ademhalingssignalen te detecteren,een nauwkeurige opsporing van menselijke aanwezigheid en een onderscheid tussen menselijke en niet-menselijke doelwitten.

• Geavanceerde detectietechnologie die bewegingen, lichte bewegingen en ademhalingssignalen kan herkennen
• Het ontwerp van de reed tube-releas zorgt voor een stille werking, ideaal voor hoteltoepassingen
• Compacte installatiegrootte geschikt voor slimme gebouwen, slimme hotels, slimme kantoren en aanwezigheidsdetectiesystemen
• 24-24.25GHz (ISM-band) millimetergolfradar zonder interferentie met 5G WiFi en zonder penetratie door solide muren

De sensor detecteert menselijk lopen, lichte bewegingen (zoals lichaamsbewegingen, het draaien van het hoofd en andere kleine bewegingen) en ademhaling om de aanwezigheid van mensen in niet-slaaptoestanden te detecteren.

• Bewegingssignaal:Grote bewegingen die de activering van de sensor in het detectiegebied veroorzaken
• Lichte bewegingssignalen:Zeer kleine bewegingen, waaronder naar voren leunen, achterover leunen, lichaam schommelen, hoofd schudden, typen en mobiele telefoon gebruiken
• Ademhalingssignaal:Detectie van ademhalingspatronen door middel van buik- en borstholteverwijding

1. Maak een gat van 55 mm in het plafond.
2. Verwijder de krimpdeksel met een schroevendraaier
3. Sluit de draad aan op de terminal
4. Installeer de draad dekking en druk de draad veilig
5. Buig de veer klem naar achteren in de vooraf geopende plafond gat duwen
6. Zorg voor een stabiele en betrouwbare installatie

1. Snijdt af de gereserveerde dunne wand voor de draad
2. Bevestig het product met passende schroeven op het beoogde bevestigingsoppervlak
3. Sluit de ingangsdraad aan de bedrading terminal en sluit het deksel strak
4. Verwijder de bovenkop met een schroevendraaier
5. Pas de DIP-switches en parameters, dan vervangen van de bovenkop
6. Druk het product in de plafondstoel totdat de gesp goed vastzit
7. Om te verwijderen, voeg een plat-lem schroevendraaier in de demontage gat en prick naar beneden
8. Zorg voor stabiliteit en betrouwbaarheid na installatie

De afstandsbedieningsinstellingen ondersteunen de aanpassing van de gevoeligheid, de vertragingsinstelling, de aan-/uitbesturing, de resetfuncties, de bewegingsinstellingen van de sensor en het schakelen van het indicatorlicht.

Bij de eerste aanzet gaat de sensor 20 seconden in zelftestmodus voordat hij overgaat naar normale werking.externe bewegingssignalen worden niet gedetecteerd en afstandsbedieningsignalen worden niet ontvangen.

• Detectiegebied: 100%
• Wachttijd: 1 minuut
• Daglichtsensor: uitgeschakeld
• Signaallamp: ingeschakeld

Wanneer de lamp is ingesteld op "uitgeschakeld", schakelt deze aan wanneer beweging wordt gedetecteerd, ongeacht het omgevingslichtniveau.

• De installatie moet door een gekwalificeerde elektricien worden uitgevoerd
• Houd het uit de buurt van grote metalen platen, glas en hoge dichtheid van materialen om te voorkomen dat valse ontsteking
• Vermijd installatie in de buurt van hoogstroomcircuits die de werking van het product kunnen beïnvloeden
• Wanneer meerdere eenheden worden geïnstalleerd, moet de antenne parallel en meer dan 1 m van elkaar verwijderd zijn.
• Vermijd dat antenneoppervlakken naar stroomvoorzieningen en apparaten met een hoog vermogen gericht zijn.
• Vermijd langdurig trillende voorwerpen in de buurt van het product
• Vermijd dat onnodig licht het detectievenster van de verlichtingssensor verlicht
• Selecteer een geschikt detectiegebied op basis van de afmetingen van de ruimte:
  • 25% voor ruimtes van ongeveer 2 m of minder (toiletten, woonkamers)
  • 50% voor ruimtes van ongeveer 3 m (toiletten, gangen, woonkamers)
  • 75% voor ruimtes van ongeveer 4 m (kleine kantoren, vergaderzalen, bibliotheken)
  • 100% voor ruimtes van ongeveer 5 m of meer (grote kantoren, vergaderzalen, bibliotheken)
• De detectieafstand varieert op basis van de bewegingssnelheid, de grootte van het object, de installatiegraad, de hoek en omgevingsfactoren
• Productspecificaties en parameters kunnen zonder voorafgaande kennisgeving worden geoptimaliseerd
