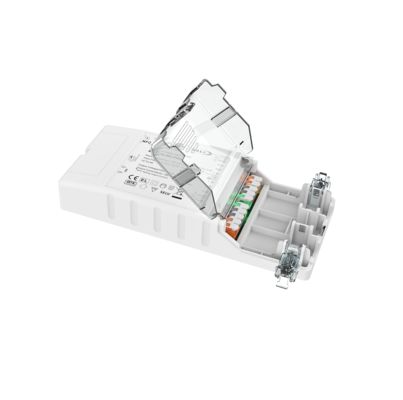

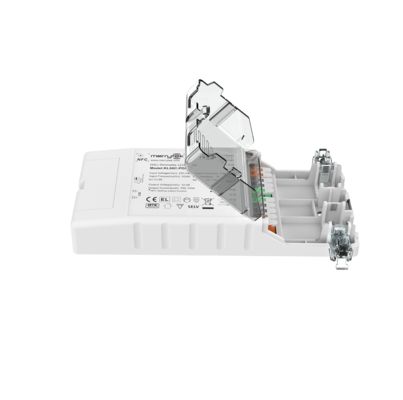

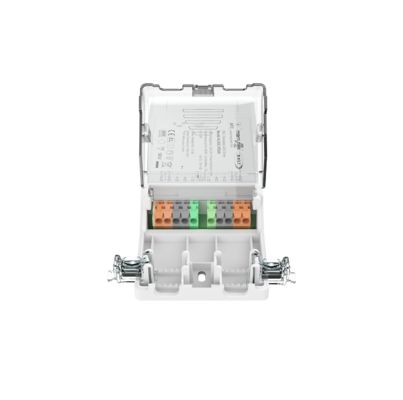

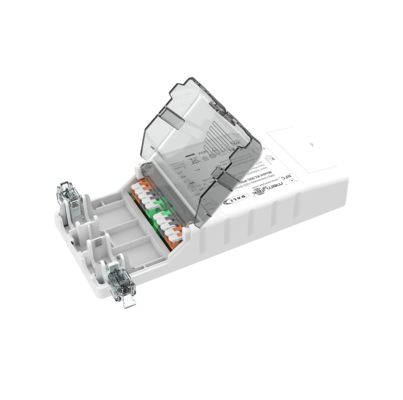

Eenvoudig te gebruiken serie 50W NFC programmeerbare DALI2 dimbaar geleide driver van 700mA tot 1400mA

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
Plaats van herkomst CHINA
Merknaam Merrytek
Certificering CE
Modelnummer KL50C-PDiiN
Min. bestelaantal 100
Prijs Onderhandelbaar
Verpakking Details Witte doos + karton, 50 stuks/CTN
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4
Betalingscondities T/t of paypal
Levering vermogen 10,000pcs per maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Nominale ingangsspanning 220-240Vac 50Hz /60Hz DC-invoerspanning 200-240Vdc
Werkmodus Constant Current Controlemethode 50W NFC programmeerbare DALI2 dimbare led-driver
Vermogensfactor ≥0,95 Efficiëntie 88%
Huidig 700-1400MA Dimensie 185x79x30mm
IP -beoordeling IP20 Garantie 5 jaar
Markeren

50 W DALI2-afstembare LED-driver

,

NFC-programmeerbare LED-driver

,

700 mA tot en met 1400 mA dimbaar stuur
Laat een bericht achter
Productomschrijving

Eenvoudig te gebruiken serie 50W NFC programmeerbare DALI2 dimbaar geleide driver van 700mA tot 1400mA



1Beschrijving.

- Flikkervrij voor het gehele dimmen

-NFC-technologie voor draadloze programmering

- Stand-by vermogen lager dan 0,5 W

- Ingebouwde DALI-interface DT6

-Centrale DC-noodoperatie DT19

- Bescherming: kortsluiting / over temperatuur / overspanning

-CLO-compensatie

- Verlaging van de stroom bij hoge omgevingstemperatuur

-pushDIM met geheugenfunctie

-Loop-in-loop-out ontwerp, snelle bedrading, handig en tijdbesparend

- 5 jaar garantie



2.Parameters

Invoer Werkspanning 198-264Vac 50Hz/60Hz
Nominale ingangsspanning 220-240Vac 50Hz/60Hz
DC-invoerspanning 200-240Vdc
Invoerstroom 0.3A max.
Input Inrush-stroom < 25A (halfstroompulsbreedte100μs) @230Vac
Vermogenfactor ((@230V,100% belasting) ≥ 0.95
Totale harmonische vervorming Typisch:15% (@230Vac, 100% belasting)
Stand-by vermogen ≤ 0,5 W (@230Vac wanneer DALI uitgaat)
Efficiëntie ((@230Vac, 100% belasting) 88%
Bedradingsmethode De doorsnede van de draad:0.75-2.5mm2
In- en uitloophoeveelheid 22PCS (@230Vac)

Automatische schakelaar

(Bereken stroom in de draad)

 type B10 B13 B16 B20 B25 /
Aantal 20 25 30 40 50 /
type C10 C13 C16 C20 C25 C32
Aantal 28 40 45 55 70 90
Output Werkwijze Constante stroom
Type lading LED's
Ripple-vereiste (flikkerend of flikkervrij) Flikkerwaarde: minder dan 5% voor het gehele dimmingbereik
Starttijd De waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde
Uitgangsspanning bij leegstand 75V DC max.
Bevolkingsuitgangsspanningsgebied 12-58Vdc
Uitgangsvermogen bij volle belasting 50W max.
Uitgangsstroom van de belasting 700-1400 mA
Constante stroom/spanning Precisie Constante stroomprecisie ± 5%
Bedradingsmethode De doorsnede van de draad:0.75-1.5mm2
Controlemethode Primary PUSH dimming Primaire PUSH dimming (max. looddraadlengte:20m)
DALI-afduistering DALI dimming (max. loodlengte:300m)
Dimmingbereik Primary PUSH & DALI dimming: 0%-100%
UitzonderingProtatieRverplaatsingen Uitvoer boven temperatuur
bescherming		 Ja, zonder zelfherstelfunctie (kan worden gevraagd)
Bescherming tegen kortsluiting bij uitgangen Ja, zonder zelfherstelfunctie (kan worden gevraagd)

Werken

Milieu

 Werktemperatuur/vochtigheid -25°C~50°C Vochtigheid: 85% (niet-condenserend)
Bergingstemperatuur/vochtigheid -40°C~80°C, luchtvochtigheid: 85% (niet-condenserend)
Max. gevalstemperatuur ((Tc) 85°C

Veiligheid

& EMC

 EMC-norm Voor de toepassing van deze richtlijn geldt de volgende voorschriften:
DALI-protocolnorm IEC 62386-102, IEC 62386-207 DT6 / 220 DT19 / 251 / 252 / 253
Veiligheidsnormen Voor de toepassing van deze verordening geldt de volgende bepalingen:
Certificering CE
Voltage weerstaan 3750Vac, 5mA, 60s (Input L N-Output SEC)
Andere Graden van bescherming IP20
Soort bescherming Klasse I
Typ van installatie Onafhankelijke installatie
Afmeting 185*79*30 mm
Blackout geheugen functie Ja, PUSH geheugenblackout
PUSH dimming synchronisatie

Parallel: maximaal 15 eenheden.

Serie: maximaal 25 eenheden.
Verpakkingsplicht PE-zak + kraftdoos + handleiding + afscherming + buitendoos (K=A)
Gewicht 266 ± 5 g
Leven 5 jaar @Ta volle lading
Opmerking: Alle parameters worden getest bij de ingangsspanning van 230 VAC en een omgeving van 25 graden, tenzij anders aangegeven.



3. Afmetingen (eenheid: mm)

Eenvoudig te gebruiken serie 50W NFC programmeerbare DALI2 dimbaar geleide driver van 700mA tot 1400mA 0Eenvoudig te gebruiken serie 50W NFC programmeerbare DALI2 dimbaar geleide driver van 700mA tot 1400mA 1

4Draadverbinding

Eenvoudig te gebruiken serie 50W NFC programmeerbare DALI2 dimbaar geleide driver van 700mA tot 1400mA 2

Figuur A.DALIZwak- Ik weet het.

Eenvoudig te gebruiken serie 50W NFC programmeerbare DALI2 dimbaar geleide driver van 700mA tot 1400mA 3Eenvoudig te gebruiken serie 50W NFC programmeerbare DALI2 dimbaar geleide driver van 700mA tot 1400mA 4

Fig.B.Druk op Dim.- Ik weet het.





5. Verlaten

Eenvoudig te gebruiken serie 50W NFC programmeerbare DALI2 dimbaar geleide driver van 700mA tot 1400mA 5

6. Afdullende curve

Eenvoudig te gebruiken serie 50W NFC programmeerbare DALI2 dimbaar geleide driver van 700mA tot 1400mA 6

7.Stroomversnellingsinstelling

KL50C-PDiiN
Stroom ((mA) Pomax ((W) Uout ((V)
700 40.6 12 ¢ 58
750 43.5 12 ¢ 58
800 46.4 12 ¢ 58
850 49.3 12 ¢ 58
900 50.4 12 ¢ 56
950 50.4 12 ¢ 53
1000 50.0 12 ¢ 50
1050 50.4 12 ¢ 48
1100 49.5 12 ¢ 45
1150 49.5 12 ¢ 43
1200 50.4 12 ¢ 42
1250 50.0 12 ¢ 40
1300 49.4 12 ¢ 38
1350 50.0 12 ¢ 37
1400 50.4 12 ¢ 36

De typische stroomgegevens worden gebruikt als referentie bij het selecteren van LED-armaturenmodellen.

Eenvoudig te gebruiken serie 50W NFC programmeerbare DALI2 dimbaar geleide driver van 700mA tot 1400mA 7

Scan de code om Merrytek NFC te downloaden.



8. ON/OFF & Beschrijving van de dimmingsoperatie

A. Druk kort op de PUSH-knop (tijd van kort drukken 0,1 s-1 s), dan wordt de LED-driver ingeschakeld of uitgeschakeld

B. Dimming: Druk op en houd de PUSH-schakelaar ingedrukt (1s-8s), de LED-driver kan dimmen, helderder worden of dimmen, het dimmenbereik is 2-100%.

C. Geheugen: PUSH dimming heeft een dimming geheugenfunctie.

D. Dimming synchronisatie: het aan dezelfde PUSH-schakelaar aangesloten vermogen kan worden gesynchroniseerd door de PUSH-schakelaar langer dan 15 seconden ingedrukt en ingedrukt te houden.

E. DALI dimmingsmodus: verbind de voedingsbron met het DALI-systeem en deze kan door de DALI-host worden gedimmerd.



9Zaken die nodig zijn.EenTententie

1) De LED-snoer moet vóór het inschakelen van de ingangsvermogen aan de belasting zijn aangesloten; anders kan de LED-snoer beschadigd raken.

2) Nadat de LED-aandrijving is uitgeschakeld, is er een restspanning bij de uitgang, die ongeveer 3 minuten kan worden gehandhaafd.

3) Zorg ervoor dat de bestuurder is uitgeschakeld voordat de parameters door NFC worden ingesteld.
