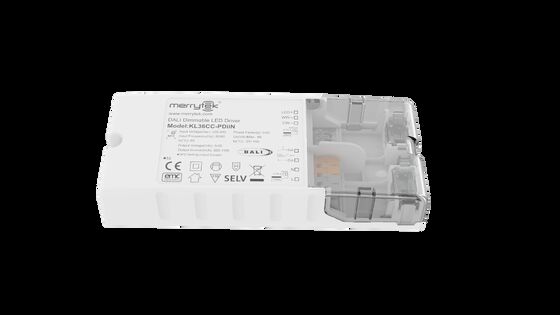

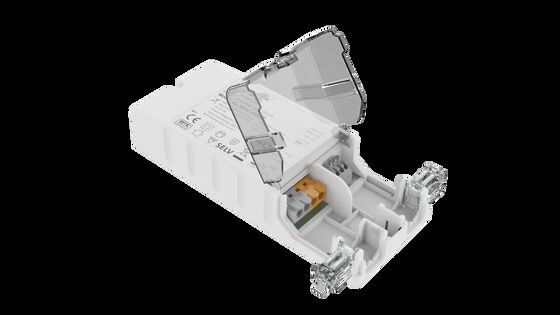

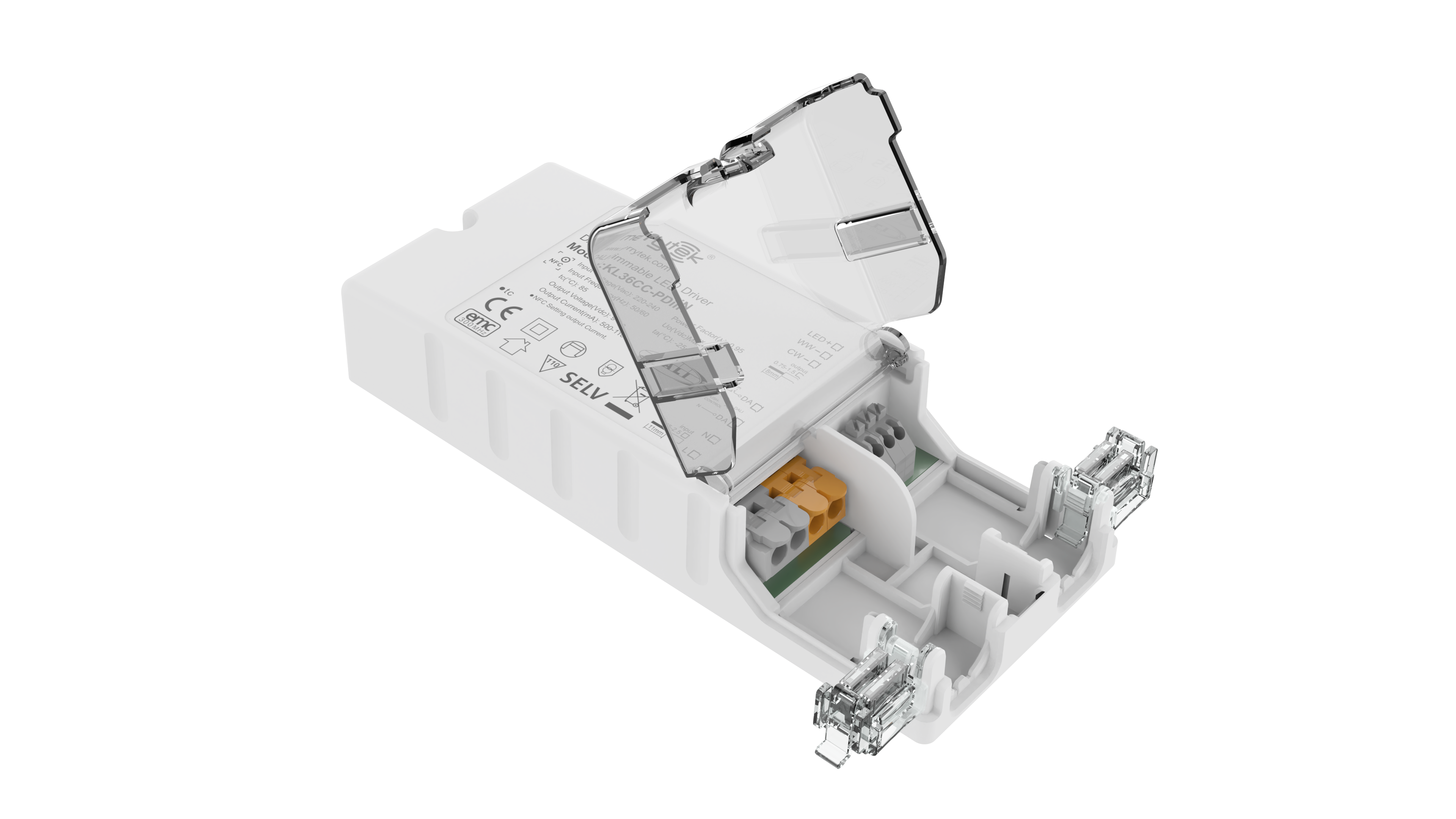

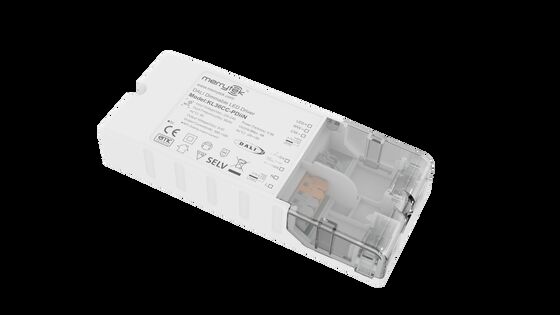

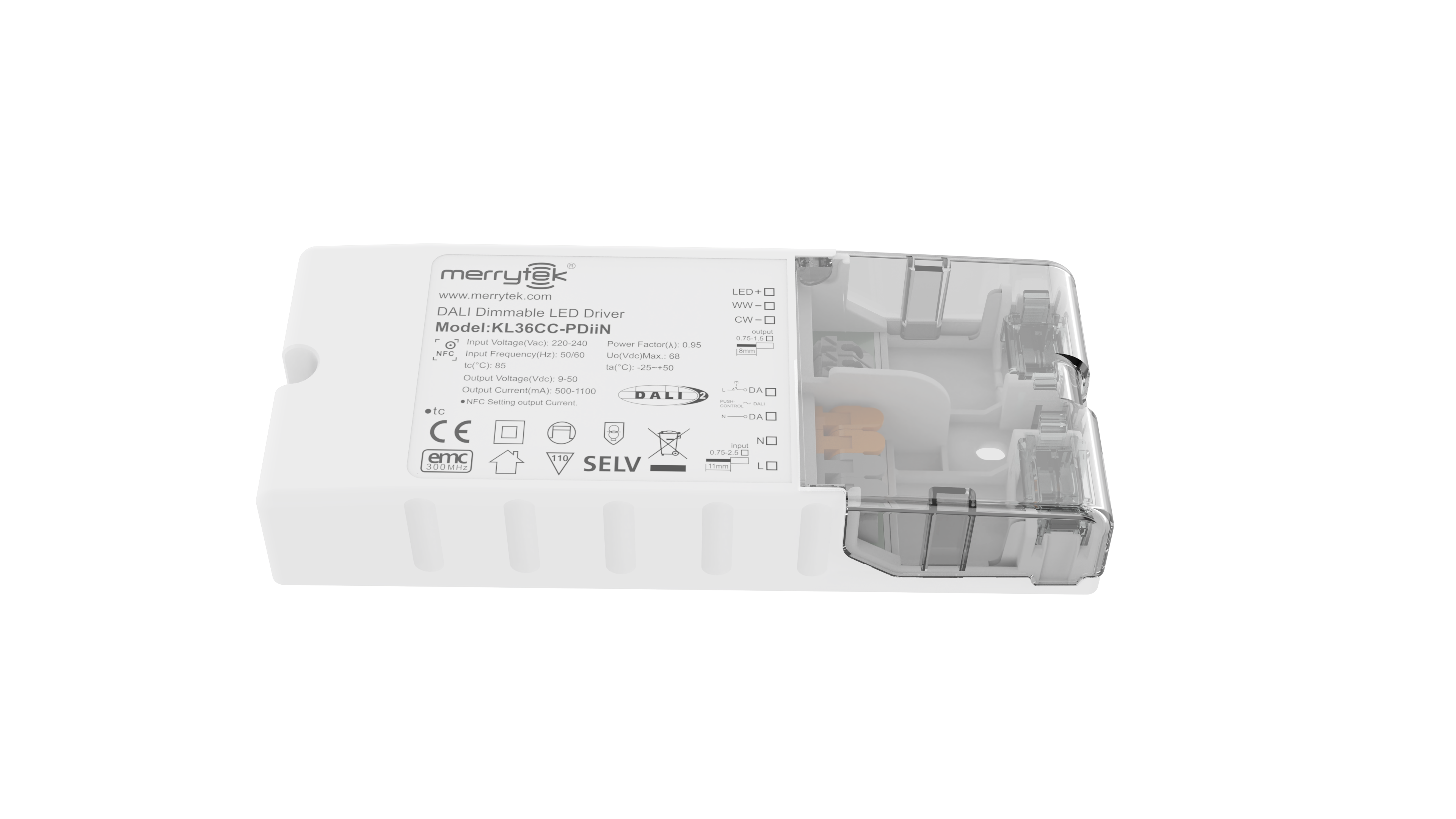

36W NFC programmeerbare DALI DT8 LED-driver constante stroom 500mA tot 1100mA uitgang

  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
  • 36W NFC programmable DALI DT8 LED driver constant current 500ma to 1100ma output
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE
Modelnummer KL36CC-PDiiN
Min. bestelaantal 100 stuks
Prijs Onderhandelbaar
Verpakking Details witte doos+ Instructies Clapboard Buitenkarton(K=A)
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 4
Betalingscondities T/T
Levering vermogen 20,000pcs per maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Bedrijfsspanning 220-240Vac 50Hz /60Hz Machtsfactor ≥ 0,95 @ 230VAC (volledige belasting)
Stand-by-vermogen ≤ 0,5 W ((@ 230 Vac) Efficiëntie 88%Max. @230VAC (Volle belasting)
Werkmodus DALI2 DT8 dimmen & PUSH dimmen Installatie afmeting 154*63*28mm
Garantie 5 jaar Uitgangsstroomconstante 500-1100MA
Markeren

36W DALI DT8 LED-driver

,

NFC-programmeerbare LED-driver

,

constante stroom LED-driver 500mA
Laat een bericht achter
Productomschrijving
36W NFC Programmeerbare DALI DT8 LED Driver
Constante Stroom 500mA tot 1100mA Output
Productkenmerken
  • Flikkervrij voor het gehele dimbereik
  • Stand-by vermogen onder 0,5W
  • Primaire dimmen met een drukknop
  • NFC-technologie voor draadloos programmeren
  • Ingebouwde DALI-interface DT8
  • Centraal gevoede DC-noodbedrijf DT19
  • CLO-compensatie
  • Bescherming: kortsluiting / oververhitting / overspanning
  • Stroomvermindering voor hoge omgevingstemperatuur
  • Drukdimmen met geheugenfunctie
  • 5 jaar garantie
Technische Parameters
Ingangsspecificaties
Bedrijfsspanning 198-264Vac 50Hz/60Hz
Nominale ingangsspanning 220-240Vac 50Hz/60Hz
DC-ingangsspanningsbereik 200-240Vdc
Ingangsstroom 0,19A Max.
Inschakelstroom <15A (Halve stroompulsbreedte 100μs) @230Vac
Vermogensfactor (@230V 100% belasting) ≥ 0,95
Totale harmonische vervorming Typisch: 15% (@230Vac, 100% belasting)
Stand-by vermogen ≤ 0,5W (@230Vac wanneer DALI uitschakelt)
Rendement (@230Vac, 100% belasting) 88% Max.
Bedradingsmethode Draadsectie: 0,75-2,5mm²
Uitgangsspecificaties
Bedrijfsmodus Constante stroom
Belastingstype LED
Rimpelvereiste Flikkerwaarde: minder dan 5% voor het gehele dimbereik
Opstarttijd <1s (@230Vac); <0,5s (@200Vdc)
Nullastuitgangsspanning 68 V DC Max.
Belastingsuitgangsspanningsbereik 9-50V DC
Volle belasting uitgangsvermogen 36W Max.
Belastingsuitgangsstroom 500-1100mA
Constante stroomprecisie ±5%
Bedradingsmethode Draadsectie: 0,75-1,5mm²
Besturingsmethode
Primaire PUSH-dimming Primaire PUSH-dimming (Max. lengte van de draad: 20m)
DALI-dimming DALI-dimming (Max. draadlengte: 300m)
Dim-bereik Primaire PUSH & DALI-dimming: 0%-100%
Beschermingsvereisten
Uitgang over temperatuurbescherming Ja, zonder zelfherstellende functie (Kan worden opgevraagd)
Uitgang kortsluitbeveiliging Ja, met zelfherstellende functie (Kan worden opgevraagd)
Bedrijfsomgeving
Bedrijfstemperatuur/Vochtigheid -25℃~50℃ Vochtigheid: 85% (Niet-condenserend)
Opslagtemperatuur/Vochtigheid -40℃~80℃, Vochtigheid: 85% (Niet-condenserend)
Max. kasttemp (Tc) 85℃
Veiligheid & EMC
EMC-standaard EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI-protocolstandaard IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253
Veiligheidsstandaard EN61347-1 EN61347-2-13
Certificering CE, CB, ENEC
Weerstandsspanning 3750Vac, 5mA, 60s (Ingang "L N" - Uitgang "SEC")
Overige specificaties
Beschermingsgraden IP20
Type bescherming Klasse II
Installatietype Onafhankelijke installatie
Afmeting 154×63×28mm
Blackout geheugenfunctie Ja, PUSH blackout geheugen
PUSH Dimming Synchronisatie Parallel: 15 eenheden Max. Serie: 25 eenheden Max.
Verpakkingsvereiste PE-zak + kraftdoos + handleiding + scheidingswand + buitenste doos (K=A)
Gewicht 179,5±5g
Levensduur 5 jaar @Ta volle belasting
Opmerking: Alle parameters zijn getest bij een ingangsspanning van 230Vac en een omgevingstemperatuur van 25 graden, tenzij anders vermeld.
Afmetingen
36W NFC programmeerbare DALI DT8 LED-driver constante stroom 500mA tot 1100mA uitgang 0
36W NFC programmeerbare DALI DT8 LED-driver constante stroom 500mA tot 1100mA uitgang 1
Bedradingsschema's
Kanaalmodus: 1 adres voor 2 kanalen (209 DT8); 2 adressen voor 2 kanalen (207 DT6); 1 adres voor 2 kanalen (207 DT6)
36W NFC programmeerbare DALI DT8 LED-driver constante stroom 500mA tot 1100mA uitgang 2
36W NFC programmeerbare DALI DT8 LED-driver constante stroom 500mA tot 1100mA uitgang 3
Afb. A: PUSH-dimmen (Parallel) | Afb. B: PUSH-dimmen (Serie)
36W NFC programmeerbare DALI DT8 LED-driver constante stroom 500mA tot 1100mA uitgang 4
Afb. C: DALI-dimmen
Kanaalmodus: 1 adres voor 1 kanaal (207 DT6)
36W NFC programmeerbare DALI DT8 LED-driver constante stroom 500mA tot 1100mA uitgang 5
36W NFC programmeerbare DALI DT8 LED-driver constante stroom 500mA tot 1100mA uitgang 6
Afb. D: PUSH-dimmen (Parallel) | Afb. E: PUSH-dimmen (Serie)
36W NFC programmeerbare DALI DT8 LED-driver constante stroom 500mA tot 1100mA uitgang 7
Afb. F: DALI-dimmen
Derating & Dimming Curves
36W NFC programmeerbare DALI DT8 LED-driver constante stroom 500mA tot 1100mA uitgang 8
Dimming Curve
36W NFC programmeerbare DALI DT8 LED-driver constante stroom 500mA tot 1100mA uitgang 9
36W NFC programmeerbare DALI DT8 LED-driver constante stroom 500mA tot 1100mA uitgang 10
Stroom Overeenkomstige Spanning
Stroom (mA) Pomax (W) Uout (V)
50025,09～50
55027,59～50
60030,09～50
65032,59～50
70035,09～50
75036,09～48
80036,09～45
85035,79～42
90036,09～40
95036,19～38
100036,09～36
105035,79～34
110036,39～33
De typische stroomgegevenssets zijn ter referentie bij het selecteren van LED-armatuurmodellen. Meer stroomniveaus kunnen worden ingesteld door NFC met behulp van een mobiele APP, instelbaar in stappen van 1mA.
36W NFC programmeerbare DALI DT8 LED-driver constante stroom 500mA tot 1100mA uitgang 11
Scan de code om de Merrytek NFC-app te downloaden
AAN/UIT & Dimmen Bedieningsbeschrijving
  • A. Kort indrukken van de PUSH-schakelaar (0,1s-1s) om de LED-driver in of uit te schakelen.
  • B. Dimmen: Houd de PUSH-schakelaar ingedrukt (1s-8s) om te dimmen of op te helderen, met een bereik van 2-100%.
  • C. Kleurtemperatuuraanpassing: Schakel de lichten uit met PUSH, houd vervolgens ingedrukt om de kleurtemperatuur aan te passen vanaf de huidige helderheid. Laat los en druk opnieuw om in de tegenovergestelde richting aan te passen. Geen bediening gedurende 5 seconden verlaat de kleurinstelmodus.
  • D. Geheugen: PUSH-dimmen heeft een dimgeheugenfunctie.
  • E. Dimmen synchronisatie: Voedingen die zijn aangesloten op dezelfde PUSH-schakelaar kunnen worden gesynchroniseerd door langer dan 15 seconden ingedrukt te houden.
  • F. DALI-dimmodus: Verbind met het DALI-systeem om te dimmen via de DALI-host met een bereik van 0-100%.
Belangrijke opmerkingen
  • De LED-driver moet worden aangesloten op de belasting voordat de ingangsspanning wordt ingeschakeld; anders kan de LED-driver beschadigd raken.
  • Nadat de LED-driveringang is uitgeschakeld, is er een restspanning op de uitgang, die ongeveer 3 minuten kan worden gehandhaafd.
  • Voordat u parameters instelt via NFC, moet u ervoor zorgen dat de driver is uitgeschakeld.
