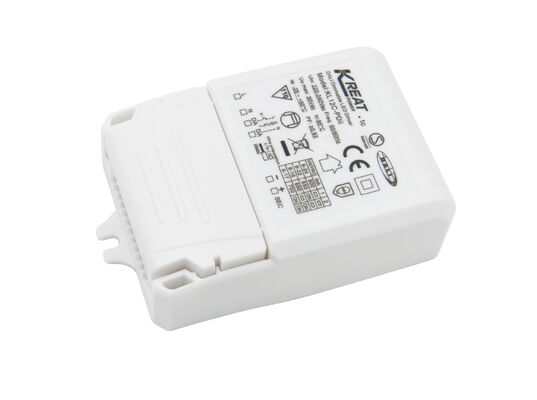

DALI2 DT6 150-500mA 12W Dimbaar LED-driver voor LED-downlight met NFC-programmering

  • DALI2 DT6 150-500mA 12W Dimmable LED Driver For Led downlight With NFC Programming
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE
Modelnummer KL12C-PDiiN
Min. bestelaantal 100 stuks
Prijs Onderhandelbaar
Verpakking Details witte doos+ Instructies Clapboard Buitenkarton(K=A)
Levertijd 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkbestelling:
Betalingscondities T/T
Levering vermogen 20,000pcs per maand
Productdetails
Bedrijfsspanning 220-240Vac 50Hz /60Hz Machtsfactor ≥ 0,9C @230VAC (volledige belasting)
Stand-by-vermogen ≤ 0,5 W ((@ 230 Vac) Efficiëntie 83% max. @230VAC (volledige belasting)
Bedrijfsmodus DALI2 dimming & PUSH dimming Installatie afmeting 88*52*25,5mm
Garantie 5 jaar Uitgangsstroomconstante 150-500mA
Markeren

DALI2 dimbare LED-driver 12W

,

NFC-programmeerbare LED-downlight-driver

,

150-500mA DALI2.0 LED-driver
Laat een bericht achter
Productomschrijving
DALI2 DT6 150-500mA 12W Dimmable LED Driver voor LED-downlight met NFC-programmering
Productoverzicht

DALI2 DT6 150-500mA 12W dimbare LED-driver voor LED-downlight met NFC-programmering

Productkenmerken
  • Flikkervrij voor het gehele dimmenbereik
  • Stand-by vermogen lager dan 0,5 W
  • Primaire dimming met een drukknop
  • NFC-technologie voor draadloze programmering
  • Ingebouwde DALI-interface DT6
  • Centrale DC-noodoperatie DT19
  • CLO-compensatie
  • Bescherming: kortsluiting / over temperatuur / overspanning
  • Vermindering van de stroom bij hoge omgevingstemperatuur
  • Druk op dim met geheugenfunctie
  • 5 jaar garantie
Technische parameters
Micro-serie: KL12C-PDiiN
Invoerspecificaties
Werkspanning 198-264Vac 50Hz/60Hz
Nominale ingangsspanning 220-240Vac 50Hz/60Hz
DC-invoerspanning 200-240Vdc
Invoerstroom 0.07A max.
Input Inrush-stroom < 15A (halfstroompulsbreedte 100μs) @230Vac
Vermogenfactor (@230V 100% belasting) ≥ 0,9C
Totale harmonische vervorming Typisch: 15% (@230Vac, 100% belasting)
Stand-by vermogen ≤ 0,5 W (@230Vac wanneer PUSH of DALI uit is)
Efficiëntie (@230Vac, 100% belasting) 83%
Bedradingsmethode 0.75-1.5 mm2
Specificaties voor de uitvoer
Werkwijze Constante stroom
Type lading LED's
Ripple-vereiste Flikkerwaarde: minder dan 5% voor het gehele dimmingbereik
Starttijd De waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde van de waarde
Uitgangsspanning bij leegstand 55 V DC max.
Bevolkingsuitgangsspanningsgebied 3-40V gelijkstroom
Uitgangsvermogen bij volle belasting 12W
Uitgangsstroom van de belasting 150-500 mA
Constante stroom/spanning Precisie Constante stroomprecisie ± 5%
Bedradingsmethode Drukterminal, dwarsdoorsnede van draad: 0,75-1,5 mm2
Controlemethode
Primary PUSH dimming Primary PUSH dimming (max. loodlengte: 20M)
Dimmingbereik Primary PUSH & DALI dimming: 0%-100%
DALI-afduistering DALI dimming (max. loodlengte: 300 m)
Bescherming en milieu
Uitvoer boven temperatuurbescherming Ja, zonder zelfherstelfunctie (kan worden opgevraagd)
Bescherming tegen kortsluiting bij uitgangen Ja, met zelfherstelfunctie (kan gevraagd worden)
Werktemperatuur/vochtigheid -25°C~50°C Vochtigheid: 85% (niet-condenserend)
Bergingstemperatuur/vochtigheid -40°C~80°C, Vochtigheid: 10%-95%
Max. koffertemperatuur (Tc) 85°C
Veiligheid en certificering
EMC-norm Voor de toepassing van deze richtlijn geldt de volgende voorschriften:
DALI-protocolnorm IEC 62386-102, IEC 62386-207 DT6 / 251 / 252 / 253 IEC 62386-220 DT19
Veiligheidsnormen Voor de toepassing van deze verordening geldt de volgende bepalingen:
Certificering CE, CB, ENEC, SAA
Voltage weerstaan 3750Vac, 5mA, 60s (Input "L N" - Output "SEC")
Fysieke specificaties
Graden van bescherming IP20
Soort bescherming Klasse II
Typ van installatie Onafhankelijke installatie
Afmetingen (met krimp) 88 × 52 × 25,5 mm
Blackout geheugen functie Ja, PUSH geheugenblackout
PUSH dimming synchronisatie Parallel: maximaal 15 eenheden. serie: maximaal 25 eenheden.
Verpakkingsplicht PE-zak + instructie + kraftdoos + karton + karton (K=A)
Gewicht (met krimp) 80.2±5 g
Leven 5 jaar @Ta volle lading
Opmerking: Alle parameters worden getest bij de ingangsspanning van 230 Vac en 25 graden, tenzij anders aangegeven.
Afmetingen
DALI2 DT6 150-500mA 12W Dimbaar LED-driver voor LED-downlight met NFC-programmering 0
Bedradingsdiagrammen
DALI2 DT6 150-500mA 12W Dimbaar LED-driver voor LED-downlight met NFC-programmering 1
Fig. Een DALI-afduistering
DALI2 DT6 150-500mA 12W Dimbaar LED-driver voor LED-downlight met NFC-programmering 2
Figuur B. Drukverduistering
Verlaag- en verduisteringscurves
DALI2 DT6 150-500mA 12W Dimbaar LED-driver voor LED-downlight met NFC-programmering 3 DALI2 DT6 150-500mA 12W Dimbaar LED-driver voor LED-downlight met NFC-programmering 4
Corresponderende stroomspanning
Stroom (mA) Pomax (W) Uout (V)
150 6.0 3 tot 40
200 8.0 3 tot 40
250 10.0 3 tot 40
300 12.0 3 tot 40
350 12.3 3 ~ 35
400 12.0 3 ~ 30
450 12.2 3 tot 27
500 12.0 3 tot 24

De typische stroomgegevens worden gebruikt als referentie bij het selecteren van LED-armaturenmodellen.

DALI2 DT6 150-500mA 12W Dimbaar LED-driver voor LED-downlight met NFC-programmering 5
Scan de code om de Merrytek NFC App te downloaden
Operatie-instructies
  • Aan/uit:Als u de PUSH-knop (0,1s-1s) kort drukt, wordt de LED-driver ingeschakeld of uitgeschakeld.
  • Dimming:Druk op en houd de PUSH-knop ingedrukt (1s-8s). De LED-driver kan dimmen, oplichten of beide bereiken met een dimmenbereik van 1-100%.
  • Geheugen:PUSH dimming heeft een dimming geheugen functie.
  • Dimming synchronisatie:De aan dezelfde PUSH-schakelaar aangesloten stroom kan worden gesynchroniseerd door de PUSH-schakelaar langer dan 15 seconden ingedrukt en ingedrukt te houden.
  • DALI dimmingsmodus:Verbind de stroomvoorziening met het DALI-systeem, en het kan worden gedimmeld door de DALI-host.
Belangrijke veiligheidsopmerkingen
  1. De LED-driver moet vóór het inschakelen van het invoervermogen aan de belasting zijn aangesloten; anders kan de LED-driver beschadigd raken.
  2. Na het uitschakelen van de LED-aandrijving is er een restspanning aan de uitgang, die ongeveer 3 minuten kan worden gehandhaafd.
  3. Voordat de parameters via NFC worden ingesteld, moet de bestuurder worden uitgeschakeld.
