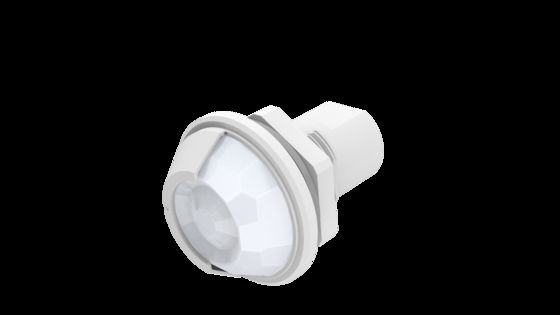

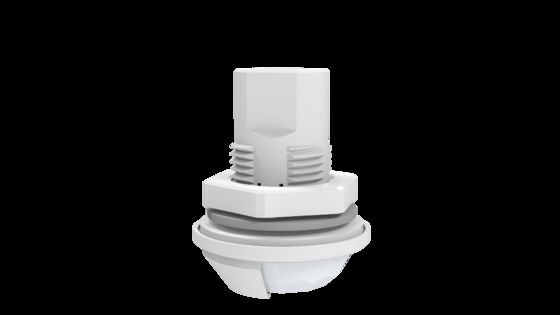

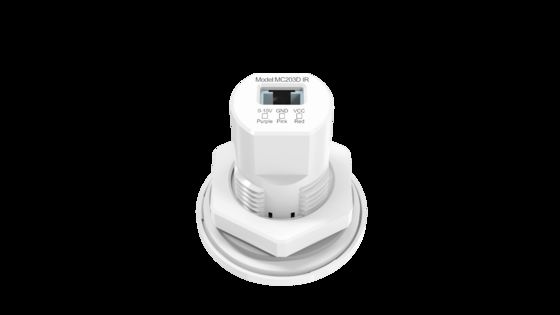

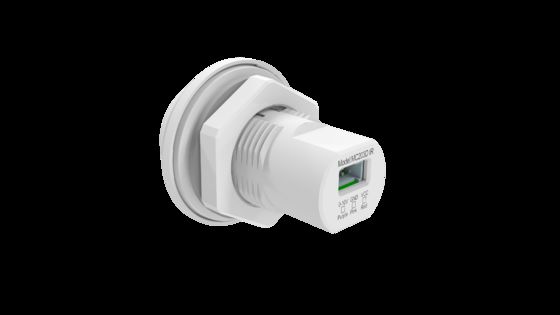

12Vdc Dimbare PIR Bewegingssensor Voor Tri-proof Licht, Zhaga Book20 Interface, Parkeergarage Toepasbaar MC203D IR/1
| Plaats van herkomst | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MC203D IR 1/ MC203D IR |
| Min. bestelaantal | 100 -stcs |
| Prijs | Onderhandelbaar |
| Verpakking Details | Klapboard + karton(K=A) |
| Levertijd | 1, monster en kleine bestelling: binnen 5 werkdagen na ontvangst van uw betaling. 2, bulkorder: 3-4 |
| Betalingscondities | T/t |
| Levering vermogen | 10000 pc's/maand |
Productdetails
| Nominale spanning | 12 ± 1VDC | Werk actueel | <15ma> |
|---|---|---|---|
| Uitgangssignaal | 5V PWM Diming/ 0-10V Dimmen | Montagehoogte | Typische 3M (4,5 m max) |
| Bedrijfstemperatuur | -20 ℃ -55 ℃ | Certificaat | CE |
| Levensduur | 5 jaar garantie @ta (indoor) | Detectiemodus | PIR-detectie |
| Markeren | 12Vdc dimmable PIR motion sensor,Zhaga Book20 PIR sensor,parking garage motion sensor |
||
Productomschrijving
12Vdc Dimmable PIR Bewegingssensor Voor Tri-proof Licht, Zhaga Book20 Interface, Parkeergarage Toepasbaar
Productkenmerken
- Zhaga20 interface
- Maximale installatiehoogte van 4,5 meter, geschikt voor parkeergarages
- PIR bewegingsdetector voor tri-proof licht
- IP65 ontwerp
- Sensorparameters kunnen worden aangepast met afstandsbediening
Technische Parameters
Ingang
| Nominale spanning | 12±1VDC |
| Werkstroom | <15mA |
| Rimpelspanning | <100mVp-p |
Uitgang
| Uitgangssignaal | MC203D IR 1 | MC203D IR |
| 5V PWM dimsignaal | 0-10V dimsignaal |
Sensorparameters
| Detectiemodus | PIR detectie |
| Detectiegebied | 100% /75%/50%/25% |
| Houdtijd | 5s/30s/1min/3min/5min/10min/20min/30min |
| Stand-by Periode | 0s/10s/1min/3min/5min/10min/30min/+∞ |
| Daglichtsensor |
Daglichtdrempel: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Uitschakelen) (Omgevingsdiffusiestatus)
Daglichtprioriteit: AAN | UIT
5Lux: 55-105Lux
15Lux: 65-115Lux
30Lux: 80-130Lux
50Lux: 100-150Lux
100Lux: 150-250Lux
150Lux: 200-300Lux
|
| Dimniveau | 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) |
| Detectiebereik (straal) | 2-4m (binnen, gevoeligheid 100%, geen direct zonlicht op sensor; temperatuur 25℃) |
| Installatiehoogte | Typisch 3m (4,5m Max) |
Omgeving
| Werktemperatuur(Ta) | -20℃-55℃ |
| Opslagtemperatuur | -40℃~+80℃ Vochtigheid: ≤85% (niet-condenserend) |
Certificeringsnormen
| Gecertificeerd | CE |
| Milieuvereisten | Voldoet aan RoHS 2.0, Reach-vereisten |
| IP-classificatie | IP65 |
Overige specificaties
| Bedrading | Draad 3 PIN 378±8mm |
| Installatievereisten | Monteer midden of zijkant van highbay |
| Verpakkingsvereisten | Tussenschot + Karton(K=A) |
| Nettogewicht | 10±3g |
| Levensduur | 5 jaar garantie @Ta (binnen) |
Wanneer de omgevingstemperatuur het bereik van de lichaamstemperatuur (36℃~37℃/96.8~98.6℉) nadert, zal de PIR-bewegingsdetectie aanzienlijk verzwakken of niet reageren.
Wanneer de omgevingstemperatuur of de temperatuur van de LED-tray hoger is dan 55℃/131℉, kunnen valse triggers optreden, probeer de detectiegevoeligheid te verminderen om te verbeteren. Als valse triggers blijven optreden, is de PIR-sensor niet geschikt voor gebruik in de ruimte.
Functiebeschrijving
| AAN-UIT functie | Stand-by Periode ingesteld op "0s" |
| 2-staps dimmen | Stand-by Periode ingesteld op "+∞" |
| 3-staps dimmen | Stand-by Periode ingesteld op "10s/1min/3min/5min/10min/30min" |
| Daglichtprioriteit | Druk op afstand op DH-modus en stel Daglichtsensor in op "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" |
| Daglichtoogst | N.v.t. |
Productinformatie
- Afmeting (eenheid:mm)
- Bedrading
Detectiebereik
Afstandsbediening
Initialisatie
Na het inschakelen van de stroom zal de sensor 45-60 seconden opwarmen en daarna beginnen te werken.
Standaardinstelling
Gevoeligheid: 100%, Houdtijd: 5s, Daglichtsensor: Uitgeschakeld, Stand-by periode: 0s, Stand-by DIM Niveau: 10%
Toepassingskennisgeving
- De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.
- PIR-sensor kan geen materialen doordringen, zorg ervoor dat er geen obstakel is tussen de sensor en bewegende personen/objecten.
- Sensor kan moeilijk mensen detecteren als ze dikke kleding dragen in de koude winter.
- Warmtesignalen worden beschouwd als bewegingssignalen om de sensor te activeren. Vermijd de sensor te richten op airconditioning of andere warmtebronnen.
- Sensor is alleen voor binnengebruik. Buitenlicht kan de detectie van de sensor beïnvloeden.
- Vanwege continue verbetering kunnen de inhoud van deze instructie zonder voorafgaande kennisgeving worden gewijzigd.
- De dimprestaties kunnen verschillen bij gebruik met verschillende 0-10V drivers.
- De daglichtdrempel wordt gemeten in een zonnige omgeving zonder schaduw en diffuse reflectie van omgevingslicht. Het omgevingslichtniveau kan verschillen in verschillende omgevingen, weersomstandigheden, klimaten, tijdstippen en seizoenen.
- Detectieafstand is gerelateerd aan de hoogte van personen, montagehoogte, montagehoek, werktemperatuur van de omgeving, enz.
Dit product moet worden gebruikt met een spanningsgestabiliseerde DC-voeding waarvan de ingangsspanning stabiel is en de rimpelfactor laag is (rimpelfactor lager dan 100mV; belastingsstroom groter dan 25mA).
Bij installatie in een nieuwe omgeving, installeer en test eerst ten minste 5 producten voordat u massaal installeert.
Belangrijke opmerkingen PIR-sensor
PIR is een pyro-elektrische infraroodsensor die veranderingen in infraroodstralen detecteert. Let tijdens het daadwerkelijke gebruik op de volgende zaken:
- Detectie van andere warmtebronnen dan het menselijk lichaam
- De temperatuur van de warmtebron verandert niet of de warmtebron beweegt niet
- Andere gerelateerde omgevingsfactoren en schendingen van het PIR-toepassingsprincipe
Mogelijke valse triggeringscenario's
- Wanneer kleine dieren het detectiebereik binnengaan
- Wanneer ver-infraroodstralen van zonlicht, autokoplampen, gloeilampen, enz. rechtstreeks op de sensor worden blootgesteld
- Wanneer de temperatuur in het detectiebereik drastisch verandert door warme lucht, koude lucht van koude kasapparatuur, waterdamp van luchtbevochtigers, enz.
Mogelijke niet-triggeringscenario's
- Wanneer er stoffen zoals glas en acryl zijn die de transmissie van ver-infraroodstralen tussen de sensor en het detectieobject blokkeren.
- De warmtebron binnen het detectiebereik beweegt nauwelijks of beweegt met hoge snelheid.
