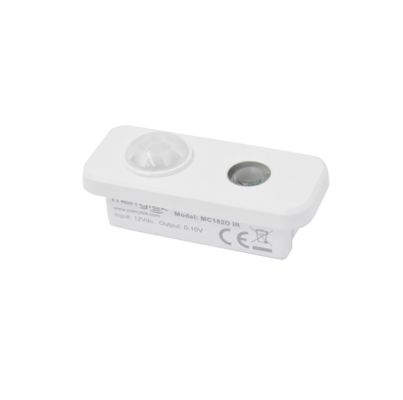

12Vdc PIR Bewegingssensor Met 0-10V Dimming Voor Paneelverlichting, Daglicht Prioriteitsfunctie MC182D IR
| Plaats van herkomst | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE |
| Modelnummer | MC182D IR |
| Min. bestelaantal | 100 stuks |
| Prijs | Onderhandelbaar |
| Verpakking Details | Klapboard + karton(K=A) |
| Levertijd | 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 3 |
| Betalingscondities | T/T |
| Levering vermogen | 10000 stuks/maand |
Productdetails
| Bedrijfsspanning | 12 ± 1VDC | Bedrijfsstroom | 25 ± 5 mA |
|---|---|---|---|
| Uitgangssignaal | 0 -10vdc dimmen | Montagehoogte | 3M (4m max) |
| Bedrijfstemperatuur | -20℃~+55℃ | Certificaat | CE |
| Levensduur | 3 jaar garantie @ta (indoor) | ||
| Markeren | PIR-bewegingssensor voor paneellicht,0-10v Dimming PIR Bewegingssensor |
||
Productomschrijving
[Productkenmerken]
- Internationale standaard Zhaga BooK20(R44 X17；R60 X22) interface
- Maximale installatiehoogte van 4 meter, geschikt voor open kantoren, individuele kantoren
- PIR bewegingsmelder voor paneelverlichting, lineaire verlichting.
- Sensorparameters kunnen worden aangepast met een afstandsbediening
- Lage montage PIR sensor
[Parameters]
| Ingang | |||
| Nominale spanning | 12±1VDC | ||
| Bedrijfsstroom | 25±5mA | ||
| Rimpelspanning | <100mVp-p | ||
| uitgang | |||
| Uitgangssignaal | 0 -10V dimsignaal | ||
| SensorparametersDetectiemodus | |||
| PIR detectie | Houdtijd | ||
| 30s/1min/3min/5min/10min/20min/30min(MH17) | Stand-by periode | ||
| 0s/10s/1min/3min/5min/10min/30min/+∞(MH17) | Daglichtsensor | ||
| Daglichtprioriteit |
AAN
|
UIT | 5Lux |
| 55-105Lux | 15Lux | ||
| 65-115Lux | 30Lux | ||
| 80-130Lux | 50Lux | ||
| 100-150Lux | 100Lux | ||
| 150-250Lux | 150Lux | ||
| 200-300Lux | Dimniveau | ||
| 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) | Detectiebereik (radius) | ||
| 2.5m (binnen, gevoeligheid 100%, geen direct zonlicht op sensor; temperatuur:25℃ ) | Installatiehoogte | ||
| Typisch 3m (4m Max ), zie opmerking 1 & 2 | Omgeving | ||
| Werktemperatuur(Ta) | |||
| -20℃-55℃ | Opslagtemperatuur | ||
| -40℃~+80℃ Vochtigheid: ≤85% (niet-condenserend) | Certificeringsnormen | ||
| Gecertificeerd | |||
| CE | Milieuvereisten | ||
| Voldoet aan RoHS 2.0 , Reach vereisten | IP-classificatie | ||
| IP20 | O | ||
| verigeBedrading | |||
| [Installatie-instructie] | Installatievereisten | ||
| Zhaga book20 maat gat | Verpakkingsvereisten | ||
| Tussenschot + Karton(K=A) | Nettogewicht | ||
| 10±3g | Levensduur | ||
| 3 jaar garantie @Ta (binnen) | Opmerking: | ||
|
Wanneer de omgevingstemperatuur het bereik van de lichaamstemperatuur (36℃~37℃/96.8~98.6℉) nadert, zal de PIR-bewegingsdetectie aanzienlijk verzwakken of niet reageren.
|
|||
AAN-UIT functie
| Stand-by periode ingesteld op “0s” | 2-staps dimmen |
| Stand-by periode ingesteld op “+∞” | 3-staps dimmen |
| Stand-by periode ingesteld op “10s/1min/3min/5min/10min/30min” | Daglichtprioriteit |
| N.v.t. | Daglichtoogst |
| Afstandsbediening DH-modus + Daglichtsensor instellen “5Lux=100Lux/15Lux=200Lux/30Lux=300Lux/50Lux=400Lux/100Lux=500Lux/150Lux=600Lux” | [Productinformatie] |
Afmeting (
- eenheden: mm)
Functie
- Bedrading
- [Installatie-instructie]
Accessoires
Accessoires
[Detectiebereik]
[Initialisatie]
[Initialisatie]
Na het inschakelen van de stroom wordt de sensor 45-60 seconden opgewarmd en begint dan te werken.
[Standaardinstelling]
Gevoeligheid: 100% Houdtijd: 5s Daglichtsensor: Uitgeschakeld
[Toepassingskennisgeving]
De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u installeert, bedraadt en parameters wijzigt.
- PIR-sensor kan geen materialen doordringen, zorg ervoor dat er geen obstakel is tussen de sensor en bewegende personen/objecten
- Sensor kan moeilijk personen detecteren als ze dikke kleding dragen in de koude winter.
- Warmtesignalen worden beschouwd als bewegingssignalen om de sensor te activeren. Vermijd de sensor te richten op airconditioning of andere warmtebronnen.
- Sensor is alleen voor binnengebruik. Buitenlicht kan de detectie van de sensor beïnvloeden.
- Vanwege continue verbetering kunnen de inhoud van deze instructie zonder voorafgaande kennisgeving worden gewijzigd.
- De dimprestaties kunnen verschillen bij gebruik met verschillende 0-10V drivers.
- De daglichtdrempel wordt gemeten in een zonnige omgeving zonder schaduw en diffuse reflectie van omgevingslicht. Het omgevingslichtniveau kan verschillen in verschillende omgevingen, weersomstandigheden, klimaten, tijdstippen en seizoenen.
- De detectieafstand is gerelateerd aan de hoogte van personen, montagehoogte, montagehoek, omgevingstemperatuur, enz. Wanneer de omgevingstemperatuur het bereik van de lichaamstemperatuur (36℃~37℃/96.8~98.6℉) nadert, zal de PIR-bewegingsdetectie aanzienlijk verzwakken of niet reageren. Wanneer de omgevingstemperatuur of de temperatuur van het LED-paneel hoger is dan 55℃/131℉, kunnen valse triggers optreden. Probeer de detectiegevoeligheid te verlagen om dit te verbeteren. Als valse triggers blijven optreden, is de PIR-sensor niet geschikt voor gebruik in de ruimte.
- Het gegeven detectiegebied is een typische waarde die is gemeten door testers van 165 cm hoog in een binnenomgeving.
- Dit product moet worden gebruikt met een spanningsgestabiliseerde
- DCvoeding waarvan de ingangsspanning stabiel is en de rimpelfactor laag is (rimpelcoëfficiënt lager dan 100mV; belastingsstroom groter dan 25mA). Bij installatie in een nieuwe omgeving, installeer en test eerst minimaal 5 producten voordat u massaal installeert.PIR is een piëzo-elektrische infraroodsensor die veranderingen in infraroodstralen detecteert. Let tijdens het daadwerkelijke gebruik op de volgende zaken, zoals: detectie van andere warmtebronnen dan het menselijk lichaam, de temperatuur van de warmtebron verandert niet of de warmtebron beweegt niet, en andere gerelateerde omgevingsfactoren en schendingen van het PIR-toepassingsprincipe.
- Bij detectie van andere warmtebronnen dan het menselijk lichaam, kan de PIR vals worden geactiveerd door de volgende verschijnselen.
-
1. Wanneer kleine dieren het detectiebereik binnengaan
-
2. Wanneer ver-infraroodstralen van zonlicht, autokoplampen, gloeilampen, enz. rechtstreeks op de sensor vallen
3. Wanneer de temperatuur in het detectiebereik drastisch verandert door warme lucht, koude lucht van koude kasapparatuur, waterdamp van luchtbevochtigers, enz.
Bij detectie van warmtebronnen kan de PIR niet worden geactiveerd door de volgende verschijnselen
1. Wanneer er stoffen zoals glas en acryl zijn die de transmissie van ver-infraroodstralen tussen de sensor en het detectieobject blokkeren.
- 2. De warmtebron binnen het detectiebereik beweegt nauwelijks of beweegt met hoge snelheid.
