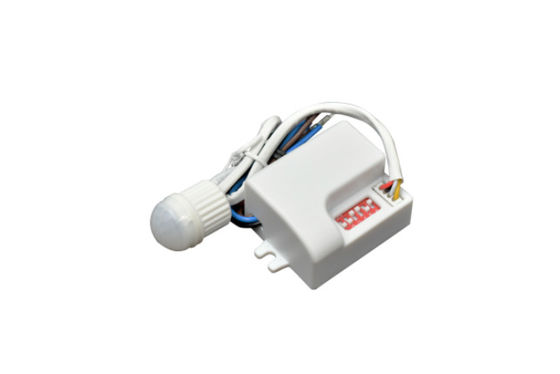

Compacte grootte Split ON/OFF Function PIR sensor 4m Max. Installatie geschikt voor plafondlicht MC113S D IR
| Plaats van herkomst | Shenzhen, China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE, RED |
| Modelnummer | MC113S D IR |
| Min. bestelaantal | 100 stuks |
| Prijs | Onderhandelbaar |
| Verpakking Details | Bubbelzak + karton + buitenkarton(K=A) |
| Levertijd | 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 3 |
| Betalingscondities | T/T |
| Levering vermogen | 10000 stuks/maand |
Productdetails
| Bedrijfsspanning | 220-240VAC | Stand-by-vermogen | ≤0,5W |
|---|---|---|---|
| Werkmodus | Aan/uit | Montagehoogte | 3M (4m max) |
| Bedrijfstemperatuur | -20℃~+55℃ | Certificaat | ROOD CE, |
| Levensduur | 3 jaar garantie@Ta 230Vac volle lading | ||
| Markeren | Compacte PIR-sensor,4m Max PIR sensor,PIR-sensor voor plafondlicht |
||
Productomschrijving
[Productkenmerken]
- Ontworpen voor LED-armaturen, interne gesplitste AAN/UIT-functie PIR-sensor.
- Eenvoudig programmeren van detectiegebied, holdtijd en daglichtdrempel met DIP-schakelaar
- Maximale montagehoogte 4m
[Parameters]
| Ingang | |
| Bedrijfsspanning | 220-240Vac |
| Nominale spanning | 230Vac |
| Stand-by vermogen | ≤0.5W |
| Overspanningsbeveiligingstest | 1KV(L/N, EN61000-4-5) |
| Output | |
| Werkmodus | AAN/UIT |
| Belastingstype | Inductieve belasting/Resistieve belasting |
| Belastingsvermogen | 400W@230VAC(Inductieve belasting),800W @230VAC(Resistieve belasting). |
| Belastingspiekstroom | 30A (50% Ipeak, Twidth 200us @230Vac volle belasting, koude start) |
| Sensorparameters | |
| Detectiemethode | PIR |
| Holdtijd | 5s/30s/3min/10min DIP-instelling |
| Detectiegebied | N.v.t. |
| Daglichtsensor | 5Lux/15Lux//50Lux/Uitschakelen (Diffusie) met draaischakelaar |
| Detectiebereik (straal) |
Plafondmontage op 3m hoogte, r≥3m@0.6~1m/s tangentiële richting Wandmontage op 1.2m hoogte, r≥6m@0.6~1m/s tangentiële richting |
|
Testconditie: 100% gevoeligheid, binnen, geen direct zonlicht op de sensor, geen wind, Temperatuur 25℃ |
|
| Montagehoogte | 3m (4m Max) |
| Omgeving | |
| Bedrijfstemperatuur | -20℃~+55℃ |
| Opslagtemperatuur | -40℃~+80℃, vochtigheid≤85%(Niet-condenserend) |
| Certificeringsnormen | |
| Veiligheidsnorm (LVD) | EN61058-1-2, EN61058-1 |
| Overspanning | 1KV(L/N, EN61000-4-5) |
| EMC-normen | EN55015 |
| Milieuvereiste | Voldoet aan RoHS 2.0, Reach |
| Certificaten | CE, RED |
| IP-classificatie | IP20 |
| Productclassificatie | Klasse II |
| Overige | |
| Bedrading | Aansluitdraad, AC-draad :(L:Bruin L’:Rood N:Blauw):draaddiameter: 0.5mm2 |
| Installatie | Interne montage |
| Pakket | Bubble bag + karton + buitenkarton(K=A) |
| Nettogewicht | 43.4±3g |
| Levensduur | 3 jaar garantie@Ta 230Vac volle belasting |
[Productinformatie]
- Afmeting (eenheden: mm)
- Bedrading & Functie
[Installatie-instructies]
[Detectiebereik]
[Initialisatie]
Na het inschakelen schakelt de sensor automatisch het licht in op 100% helderheid en schakelt het licht uit binnen 12±3 seconden. Tijdens de initialisatie kan de sensor geen beweging detecteren.
[Standaardinstelling]
Gevoeligheid: 100% Hold-tijd: 5s Daglichtsensor: Uitgeschakeld
[Toepassingsmelding]
- De sensor moet worden geïnstalleerd door een professionele elektricien. Schakel de stroom uit voordat u met installatie en bedrading begint.
- De typische installatiehoogte is 3m. Het is alleen voor binnengebruik, om valse triggers door de omgevingstemperatuur te voorkomen. Gelieve niet te installeren op locaties die gevoelig zijn voor temperatuur- of luchtstroomveranderingen, om detectiefouten te voorkomen door valse triggers of hoge temperaturen.
- Sensoren moeten uit de buurt worden gehouden van airconditioners, koelkasten, uitlaatventielen, ovens en andere plaatsen die gevoelig zijn voor veranderingen in de luchttemperatuur.
- Sensoren mogen niet worden geblokkeerd door schermen, meubels, grote bonsai of andere isolerende objecten binnen het detectiebereik.
- Reflecterende objecten moeten direct voor de sensor worden vermeden, reflecterend licht kan ertoe leiden dat de sensor onjuist wordt geactiveerd.
- Sensoren mogen niet binnenshuis direct voor een raam worden geïnstalleerd, anders veroorzaken de verstoring van de thermische luchtstroom buiten het raam en de beweging van mensen valse alarmen. De gevoeligheid van PIR-sensoren voor het menselijk lichaam is ook sterk gerelateerd aan de richting van de menselijke beweging, radiale beweging is bij de minste gevoeligheid, terwijl zeer gevoelig voor de dwarsdoorsnede richting (loodrecht op de straal).
- De afstandsdetectiestandaarden: 's Nachts, binnenomgevingstemperatuur van 25℃, vochtigheid 50-70%, lichaamsoppertemperatuur van 36-37 graden, mensen lopen in de dwarsdoorsnede richting met een snelheid van 0.6 ~ 1m / s. De maximale detectiehoek van het product is gebaseerd op de hoogste gevoeligheidsinstelling, als deze op lage gevoeligheid is ingesteld, kan de maximale detectiehoek niet worden bereikt. De detectieafstand is gerelateerd aan de hoogte van de tester, de installatiehoogte en de werkomgeving, enz.
- Aangezien de PIR-sensor probe relatief fragiel is, dient u tijdens de productie, opslag, hantering, transport en installatie door de consument aandacht te besteden aan bescherming. De sensor moet voorzichtig worden gehanteerd en onder effectieve beschermende verpakking worden geplaatst. Als het product valt, kan de infrarood probe verborgen scheuren of schade aan de interne chip vertonen, waarna het niet meer werkt of valse triggers veroorzaakt.
