KNX-gecertificeerde aanwezigheidsmelder ontworpen voor hoogbouwmagazijnen met een maximale montagehoogte van 10 meter

KNX-gecertificeerde bezettingsmelder ontworpen voor opslagruimten met een hoogte van maximaal 10 m

1. Parameters

2. Productfunctie

3. Dimensie

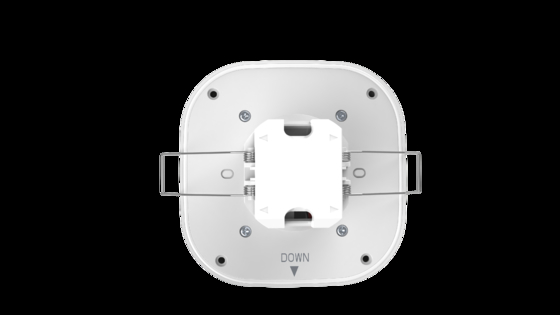

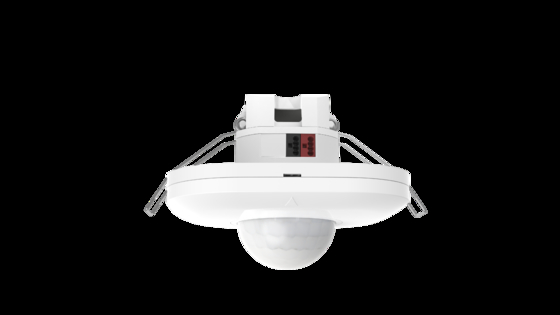

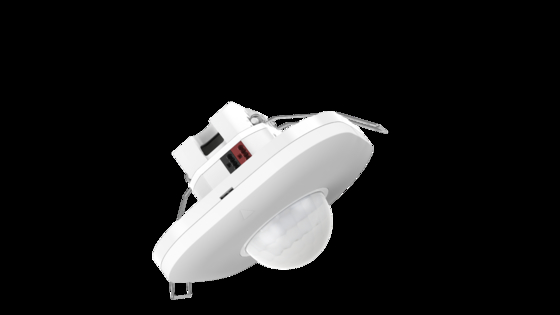

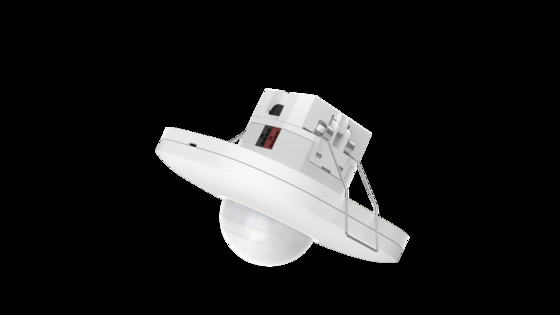

Verwijderde bevestiging:

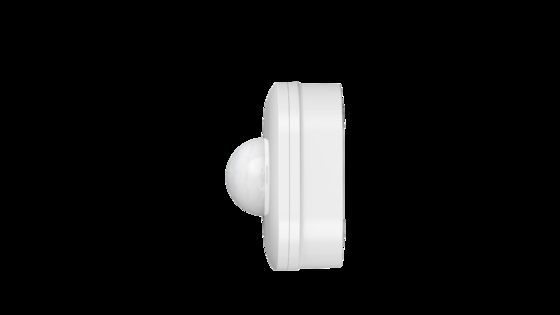

Oppervlakte bevestiging:

4Draadverbinding

Voorstel voor bedrading:

1Het is niet aan te raden om KNX-buskabeling hand in hand aan het eind, ster of boomkabeling aan te raden om de stabiliteit van de signaaloverdracht te waarborgen.

2. KNX-buskabelverbindingen worden aanbevolen met KNX-standaard EIB-geschermde draad of categorie 6-netwerkkabel.en het aantal sensoren dat aan een bus is aangesloten, wordt aanbevolen niet meer dan 12 te zijn..

3Het aantal sensoren dat aan een bus is verbonden, moet volledig rekening houden met de huidige belastingcapaciteit van de voedingsbron:de som van de stromen van alle KNX-apparaten (inclusief sensoren) mag niet groter zijn dan de belastingstroom van de KNX-voeding;.

5. Detectiebereik

6.Initialisatie

Na het routen van de fysieke adressen en het instellen van de kanaalparameters, volgt u de volgende stappen:

(1) Sluit de Bus-interface aan.

(2) Zet de bus en de hulpstroom aan (opmerking: zorg ervoor dat het product een hulpstroomvoorziening heeft; anders kan het apparaat niet goed werken).

(3) Druk op de programmeerknop van het product; het LED-licht wordt rood.

(4) Gebruik de businterface om het fysieke adres via de ETS-software te downloaden.

(5) Download de applicatie na het instellen van de vereiste applicatieparameters.

(6) Na het downloaden van de applicatie gaat het product in initialisatie. Tijdens de initialisatie wordt de detectiefunctie uitgeschakeld. Na 20S is de initialisatie voltooid,en het product normaal werkt.

Opmerking: Gebruik de nieuwste versie van ETS 5 of 5.7.2Krijg het ETS-configuratiebestand van deze sensor van ons verkooppersoneel.

7. Fabrieksinstelling

Detectiegebied: 100% Houdtijd: 30S Licht: open

8De afstandsbediening MH18.

Vanwege de complexiteit van de producttechnologie en de verschillen in toepassingsomgeving is het moeilijk om een volledig nauwkeurige of volledige beschrijving te garanderen,dus deze specificatie is alleen voor gebruikersreferentie.

Wij behouden ons het recht voor om wijzigingen aan te brengen in de productspecificaties zonder de gebruiker hiervan op de hoogte te stellen en nemen geen verplichtingen en garanties in de juridische zin.ons bedrijf moedigt gebruikers aan de inhoud van onze specificaties aan te vullen of te wijzigen na gebruik van onze producten.
