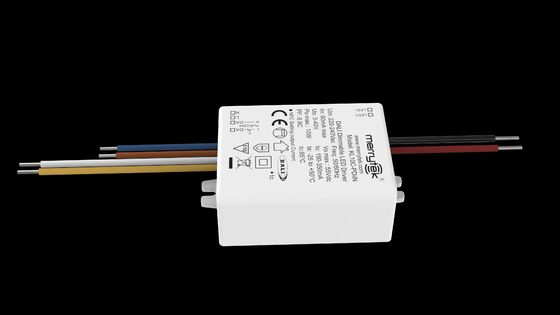

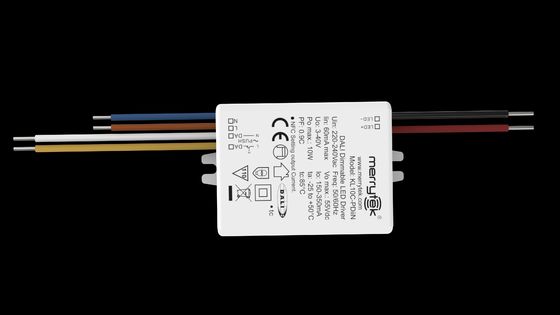

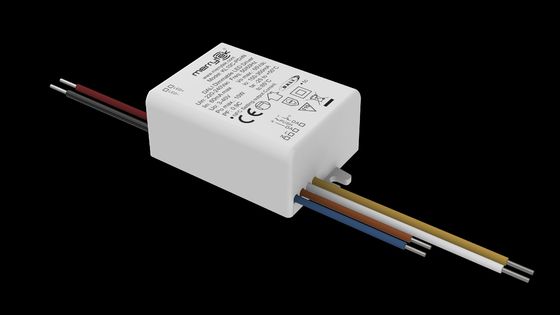

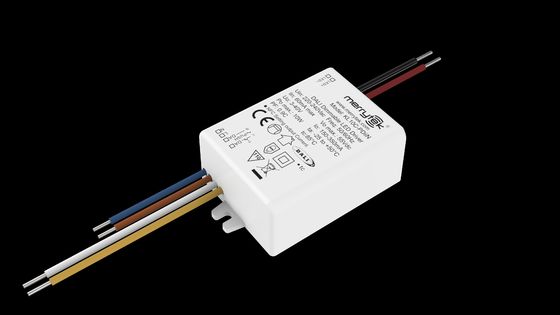

10W DALI2 DT6 150-350mA dimbare drivers voor ledverlichting met NFC-programmering

  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
  • 10W DALI2 DT6 150-350mA Dimmable Drivers For Led Lights With NFC Programming
Plaats van herkomst Shenzhen, China
Merknaam Merrytek
Certificering CE
Modelnummer KL10C-PDiiN
Min. bestelaantal 100 STUKS
Prijs Onderhandelbaar
Verpakking Details witte doos+ Instructies Clapboard Buitenkarton(K=A)
Levertijd 1, Voorbeeld en kleine bestelling: Binnen 5 werkdagen na ontvangst van uw betaling. 2, Bulk order: 4
Betalingscondities T/T
Levering vermogen 20,000pcs per maand

Neem contact met me op voor gratis monsters en coupons.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Werkspanning 220-240Vac 50Hz /60Hz Vermogensfactor ≥ 0,9C @230VAC (volledige belasting)
Stand-by-vermogen ≤ 0,5 W ((@ 230 Vac) Efficiëntie 81% Max. @230VAC (Volle belasting)
werkwijze DALI2 dimming & PUSH dimming Installatie afmeting 64,5*40*23 mm
garantie 5 jaar Uitgangsstroomconstante 150-350mA
Markeren

150-350mA dimbare drivers

,

DALI2 DT6 dimbare drivers

,

dimbare drivers voor ledverlichting
Laat een bericht achter
Productomschrijving

10W DALI2 DT6 150-350mA dimbare drivers voor ledverlichting met NFC-programmering





     [Producteigenschap]

  • Flikkervrij over het gehele dimbereik
  • Stand-by vermogen onder 0,5W
  • Primaire dimming met een drukknop
  • NFC-technologie voor draadloos programmeren
  • Ingebouwde DALI-interface DT6
  • Centraal gevoede DC-noodstroomwerking DT19
  • CLO-compensatie
  • Bescherming: kortsluiting / oververhitting / overspanning
  • Stroomvermindering bij hoge omgevingstemperatuur
  • Push dim met geheugenfunctie
  • 5 jaar garantie

[Parameters]

  Micro serie KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
Ingang Bedrijfsspanning 198-264Vac 50Hz/60Hz
Nominale ingangsspanning 220-240Vac 50Hz/60Hz
DC ingangsspanningsbereik 200-240Vdc
Ingangsstroom 0,06A Max. 0,11A Max. 0,19A Max.
Inschakelstroom <15A (Halve stroompulsbreedte 100μs) @230Vac
Vermogensfactor(@230V100% belasting) ≥ 0,9C ≥ 0,93 ≥ 0,95
Totale harmonische vervorming Typisch: 15% (@230Vac, 100% belasting)
Stand-by vermogen ≤0,5W (@230Vac bij UIT of DALI uit)
Rendement(@230Vac,100% belasting) 81% 86% 87%
Bedradingsmethode 0,75mm2 0,75-1,5mm2

Automatische stroomonderbreker



 KL10C-PDiiN (Bereken stroom in de draad)
type B10 B13 B16 B20 B25 /
Aantal 40 50 65 85 100 /
type C10 C13 C16 C20 C25 C32
Aantal 70 90 110 140 170 220
KL20C-PDiiN (Bereken stroom in de draad)
type B10 B13 B16 B20 B25 /
Aantal 25 35 45 55 65 /
type C10 C13 C16 C20 C25 C32
Aantal 60 70 80 110 130 160
KL35C-PDiiN (Bereken stroom in de draad)
type B10 B13 B16 B20 B25 /
Aantal 25 30 40 50 60 /
type C10 C13 C16 C20 C25 C32
Aantal 40 55 60 80 105 130
Uitgang Bedrijfsmodus Constante stroom
Belastingstype LED
Rimpelvereiste (Flikkering of flikkervrij) Flikkerwaarde: minder dan 5% voor het gehele dimbereik
Opstarttijd <1s (@230Vac)
Onbelaste uitgangsspanning 50V DC Max. 55V DC Max. 55V DC Max.
Belastingsuitgangsspanningsbereik 3-40V DC 12-40V DC 12-40V DC
Volle belasting uitgangsvermogen 10W 20W 35W
Belastingsuitgangsstroom 150-350mA 100-550mA 500-1050mA
Constante stroom/spanning Precisie Constante stroom Precisie ±5%
Bedradingsmethode 0,5mm2 Push-aansluiting, draad doorsnede: 0,75-1,5mm2
Besturingsmethode Primaire PUSH Dimming Primaire PUSH dimming (Max. draadlengte:20M)
Dimming bereik Primaire PUSH & DALI dimming: 0%-100%
DALI Dimming DALI dimming (Max. draadlengte:300M)
Uitzondering Bescherming Eisen Uitgang over temperatuur
bescherming		 Ja, zonder zelfherstellende functie (Kan worden opgevraagd)
Uitgang kortsluitbeveiliging Ja, zonder zelfherstellende functie (Kan worden opgevraagd)

Werking

Omgeving

 Bedrijfstemperatuur/ vochtigheid -25℃~50℃ Vochtigheid:85% (Niet-condenserend)
Opslagtemperatuur/ vochtigheid -40℃~80℃, Vochtigheid:10%–95%
Max. kasttemp (Tc) 85℃

Veiligheid

& EMC

 EMC-standaard EN55015 EN61547 EN61000-3-2 EN61000-3-3
DALI-protocolstandaard IEC62386-102, IEC62386-207 DT6 251 252 253
Veiligheidsstandaard EN61347-1 EN61347-2-13
Certificering CE
Weerstandsspanning 3750Vac, 5mA, 60s (Ingang “L N”- Uitgang “SEC”)
Overig Beschermingsgraden IP20
Type bescherming Klasse II
Installatietype Onafhankelijke installatie & ingebouwde installatie
Met krimpen / 116*40.5*22mm 136*42.5*24mm
Zonder krimpen 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
Blackout geheugenfunctie Ja, PUSH blackout geheugen
PUSH dimming synchronisatie 15 eenheden Max.
Verpakkingsvereiste PE-zak+Instructie+klapbord+buitendoos(K=A)
Gewicht (Met krimpen) / 86.9±5g 115.1±5g
Gewicht (Zonder krimpen) 54±5g 100.5±5g 132.7±5g
Levensduur 5 jaar @Ta volle belasting
Opmerking: Alle parameters zijn getest bij een ingangsspanning van 230VAC en een omgeving van 25 °C, tenzij anders vermeld.

[Afmeting]



                          10W DALI2 DT6 150-350mA dimbare drivers voor ledverlichting met NFC-programmering 010W DALI2 DT6 150-350mA dimbare drivers voor ledverlichting met NFC-programmering 110W DALI2 DT6 150-350mA dimbare drivers voor ledverlichting met NFC-programmering 2

[Bedradingsschema]



 10W DALI2 DT6 150-350mA dimbare drivers voor ledverlichting met NFC-programmering 310W DALI2 DT6 150-350mA dimbare drivers voor ledverlichting met NFC-programmering 4



                            Fig. A DALI Dimming                                                                    Fig.B Push Dimming



[Derating & Dimming Curve]

10W DALI2 DT6 150-350mA dimbare drivers voor ledverlichting met NFC-programmering 510W DALI2 DT6 150-350mA dimbare drivers voor ledverlichting met NFC-programmering 6



[Stroom Overeenkomstige Spanning]

KL10C-PDiiN
Stroom(mA) Pomax(W) Uout(V)
150 6.0 3~ 40
200 8.0 3~ 40
250 10.0 3~ 40
300 9.9 3~ 33
350 10.2 3~ 29

De typische stroomgegevenssets zijn ter referentie bij het selecteren van LED-armatuurmodellen. Meer stroomniveaus kunnen worden ingesteld door NFC met behulp van een mobiele APP, instelbaar in stappen van 1mA.

10W DALI2 DT6 150-350mA dimbare drivers voor ledverlichting met NFC-programmering 7

Scan de code om Merrytek NFC te downloaden



[AAN/UIT & Beschrijving van Dimming Bediening]

A. Kort indrukken van de PUSH-schakelaar (korte indruktijd 0,1s-1s), de LED-driver wordt in- of uitgeschakeld.

B. Dimmen: Houd de PUSH-schakelaar ingedrukt (1s-8s). De LED-driver kan dimmen, helderder worden of beide, met een dimbereik van 1-100%.

C. Geheugen: PUSH dimmen heeft een dimgeheugenfunctie.

D. Dimming synchronisatie: De voeding die is aangesloten op dezelfde PUSH-schakelaar kan worden gesynchroniseerd door de PUSH-schakelaar langer dan 15 seconden ingedrukt te houden

E. DALI dimming modus: Sluit de voeding aan op het DALI-systeem en het kan worden gedimd door de DALI-host. Het dimbereik is 0-100%.



[ Zaken die Aandacht]

1) De LED driver moet worden aangesloten op de belasting voordat de ingangsspanning wordt ingeschakeld; anders kan de LED-driver beschadigd raken.

2) Nadat de LED-driver-ingang is uitgeschakeld, is er een restspanning aan de uitgang, die ongeveer 3 minuten kan worden gehandhaafd.

3) Zorg ervoor dat de driver is uitgeschakeld voordat u de parameters via NFC instelt.
