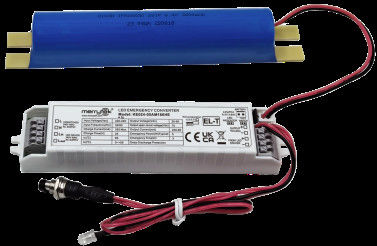

5 jaar garantie 5W 3-uurs noodpakketten met LiFePO4-batterij Auto-test en zelftest optioneel
| Place of Origin | China |
|---|---|
| Merknaam | Merrytek |
| Certificering | CE, UKCA, UN38.3, MSDS |
| Model Number | KE024-05AM180HE |
| Minimum Order Quantity | 100 |
| Prijs | Onderhandelbaar |
| Packaging Details | Packed in bubble bag firstly, and then reinforced with carton for outer packing |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T or Western Union |
| Supply Ability | 10,000pcs per month |
Neem contact met me op voor gratis monsters en coupons.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xProductdetails
| Rated Input Voltage | 220-240Vac 50Hz /60Hz | Emergency power | 5W(Can be customized) |
|---|---|---|---|
| Emergency Time | 180mins (Can be customized) | Warranty | 5 Years |
| Load output voltage | 20-60Vdc | Working temprature | 0℃~50℃ |
| IP Rating | IP20 | Battery type | LifePO4 6.4V 3600mAh |
Productomschrijving
5 jaar garantie 5W 3-uurs noodpakketten met LiFePO4-batterij Auto-test en zelftest optioneel
1Beschrijving.
1) Constante uitgangsspanning LED noodstroom met een breed uitgangsspanningsbereik.
2) Input relais schakelen.
3) Hoge veiligheid, hoge prestaties, lange levensduur LifePO4-batterij.
4) Met batterijbeheer.
5) Handmatige test en automatische testselectie.
2.Parameters
| Laadgedeelte | KE024 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE | |
| Nominale ingangsspanning | 220-240Vac 50Hz/60Hz | |||||
| Nominale invoerstroom | 0.06A Max. @230Vac | |||||
| Inlaatstroming | 10A ((breedte=100us 50% Ipeak))@230Vac ((koudstarten bij volle belasting)) | |||||
| Vermogensfactor | ≥ 0,5@230Vac | |||||
| Inlaatvermogen | < 4W@230Vac | |||||
| Batterijoplaadstroom | 250 mA | 250 mA | 350 mA | 350 mA | ||
| Laadtijd van de batterij | Maximaal 24 uur. | |||||
| Noodgedeelte | Werkwijze | Noodmodus | ||||
| Type lading | LED's | |||||
| Noodstroom | 2W | 2.5W | 4W | 5W | ||
| Noodsituatie | 3 uur | |||||
| Uitgangsstroom van de belasting | 100-30mA | 125-41 mA | 200-65 mA | 250-80mA | ||
| Uitgangsspanning van de belasting | 20-60Vdc | |||||
| Batterij | LifePO4(De batterijcapaciteit voldoet aan de noodtijd bij 25°C) | 6.4V 1,8Ah | 6.4V 1,8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah | |
| Batterijgarantie | Garantie 5 jaar @5~60°C. | |||||
| Uitzonderingsvereisten voor bestuurders | Overspanningsstroom | 8A | ||||
| Inlaatstroom | 3A Max. | |||||
| Uitgangsstroom | 2A Max. | |||||
| LED-aanwijzing (Handmatige test) |
Opladen | Groen licht | ||||
| Fout | Groen licht uit | |||||
| Noodfunctietest | Handmatige test | Standaard | ||||
| Autotest | Stabiele | |||||
| Autotesten | Fout/test/status | De reden | Status van de ladingsindicator | |||
| De batterij is volledig opgeladen en actief. | Standaard dagelijks gebruik | |||||
| steviggroen | ||||||
| Opladen van de batterij | Aanvankelijke lading/opladen van de batterij | |||||
| Groen knipperend 1 seconde op 1 seconde uit | ||||||
| Autotest 3 uur (elke 12 maanden) | Periodiek zelfonderzoek | |||||
| Blazend groen 3 seconden op 1 second off | ||||||
| Autotest 5 min (elke 30 dagen) | Periodiek zelfonderzoek | |||||
| Blazend groen 3 seconden op 3 seconden uit | ||||||
| Duratietestfout | Automatische test mislukt | |||||
| Rood flitsen 0,5 sec op 0,5 sec uit | ||||||
| LED-fout | Niet aangesloten of beschadigd/defect | |||||
| Blinkend rood 2 seconden op 2 seconden uit | ||||||
| De batterij is losgekoppeld/defect | Niet aangesloten of beschadigd/defect | |||||
| solide rood | ||||||
| Noodbescherming | Bescherming tegen overlading/diepe ontlading van batterijen | - Ja, dat klopt. | ||||
| Bescherming tegen uitgangsoverspanning | - Ja, dat klopt. | |||||
| Bescherming tegen uitgangsoverdracht | - Ja, dat klopt. | |||||
| Bescherming tegen kortsluiting bij uitgangen | - Ja, dat klopt. | |||||
|
Werken Milieu |
Werktemperatuur/vochtigheid | 0°C...+50°C, luchtvochtigheid: 20%-75% (zonder condensatie) | ||||
| Bergingstemperatuur/vochtigheid | -5°C-35°C | |||||
| Geval Max. Temp ((Tc) | 75°C | |||||
|
Veiligheid & EMC
|
Voltage weerstaan | 3000Vac 5mA 60s (Invoer L N SEC + SEC-) | ||||
| Veiligheidsnormen | EN 61347-1, 60598-2-22, 61347-2-7, 62034 | |||||
| EMC-norm | Voor de toepassing van deze verordening geldt de volgende bepalingen: | |||||
| Batterijstandaard | UN38.3 | |||||
| Verplichtingen inzake milieubescherming | Voldoen aan RoHS | |||||
| Certificering | CE | |||||
| Andere | Input/output (terminal/bedrading) specificatie | Persterminal, draaddiameter:00,5-0,75 mm2 | ||||
| IP-classificatie | IP20 | |||||
| Soort bescherming | Klasse 2 | |||||
| Typ van installatie | Ingebouwde installatie | |||||
| Afmetingen van de installatie | 146*30*22,5 mm | |||||
| Verpakkingsplicht | Witte doos+Gebruiksaanwijzing+plakplaat+buitenkarton(K=A) | |||||
| Gewicht | 75 g (rijder) | |||||
| Levensduur | 5 jaar @Ta | |||||
|
Vermelding: Alle parameters worden getest op de ingangsspanning 230 VAC, omgevingstemperatuur 25°C, tenzij anders aangegeven. |
||||||
3. Afmeting van de batterij (eenheid: mm)
Figuur A.
Figuur B.
Figuur C.
Figuur D.
4. Converter Dimensie
5Draadverbinding
OF
6.Schakelaar voor handmatige test en automatische test
7.Voorbereiding van draad
- Vaste of gestreepte draad: 0,5 -0,75 mm2
- Om toegang te krijgen tot of verwijderen van de draden van de terminals, gebruik een schroevendraaier om de knoppen naar beneden te drukken
8.Handmatige test- en bedieningsinstructies
1) Voordat de pin wordt geïnstalleerd, moet de pin kort worden ingesteld: handmatige test.
2) Verbind de draad volgens het bedradingsschema.
3) L, N stroom aan, Schakelaar op S1. Vervolgens gaat het laadlampje aan, het noodlicht voor de bestuurder wordt groen, de noodstroomvoorziening wordt normaal opgeladen.en de laadlamp uitgaat.
4) Noodsimulatie: Aanbrengen, de laadlamp aanbrengen, de knop drukken ((TEST SCHALTER), vervolgens overschakelen naar de noodsituatie, het indicatorlampje van de noodbestuurder wordt gedoofd.Laat de schakelaar los., dan wordt de lamp aangedreven door de LED-driver, zal het indicatorlicht aan gaan.
9.Automatische test& Bedieningsinstructies
1) Zet de pen voor de automatische test voor de installatie open.
2) Verbind de draad volgens het bedradingsschema.
3) L, N stroom aan, start de klok, en periodieke zelf-test.
10.Kennisgeving betreffende de toepassing van de batterij
1) De batterij moet in normale gebruiksomstandigheden halfjaarlijks worden opgeladen en ontladen.
2) Verbind de batterij niet aan het circuit wanneer deze niet wordt gebruikt om te voorkomen dat de batterij overmatig ontladen raakt als gevolg van zelfverbruik van het circuitbord.
3) Houd de batterij bij installatie en gebruik bij de warmtebron weg en laat hem alleen in een bepaald werktemperatuurbereik gebruiken.
4) De batterij dient in een koele en droge omgeving te worden bewaard.
5) Na een lange opslagtijd wordt de batterij elke 12 maanden, naargelang van de noodzaak, gecycleerd.
6) wisselstroom is uitgeschakeld en de klok duurt 7 dagen.
